Микроскопы люминесцентные ЛЮМАМ
Техническое описание и инструкция по эксплуатации

ЛОМО
Микроскоп ЛЮМАМ-И1
Внимание! В связи с постоянным усовершенствованием микроскопов в настоящем техническом описании и инструкции по эксплуатации могут быть не отражены частичные конструктивные изменения, не влияющие на качество работы и правила эксплуатации микроскопов.

1. НАЗНАЧЕНИЕ

МИКРОСКОПЫ СЕРИИ «ЛЮМАМ» предназначаются для исследования микробиологических, гистологических и других объектов в свете люминесценции, возбуждаемой сине-фиолетовым участком спектра, а также ультрафиолетовыми лучами с длиной волны до 360 нм.

Микроскопы серии «Люмам» состоят из унифицированных узлов, различные комбинации которых позволяют получить три рабочих модели: «Люмам-Р1», «Люмам-Р2», «Люмам-РЗ» и три исследовательских модели: «Люмам-И1», «Люмам-И2» и «Люмам-И3», отличающиеся друг от друга комплектом поставки.

Рабочие микроскопы типа «Люмам-Р» позволяют наблюдать и фотографировать изображение объекта в свете люминесценции при освещении сверху, через опак-иллюминатор и объектив.

Исследовательские микроскопы типа «Люмам-И» позволяют наблюдать и фотографировать изображение объекта в свете люминесценции при освещении сверху, через опак-иллюминатор и объектив, или снизу, через конденсор микроскопа.

Виды работ, которые можно производить на микроскопах серии «Люмам», указаны в табл. 1.

Микроскопы типа «Люмам-Р» и «Люмам-И» изготавливаются для работы в микроклиматических районах с умеренным и холодным климатом в лабораторных помещениях при температуре воздуха от +10 до +35° С.

Работа с иммерсионными объективами должна производиться в помещении с температурой воздуха от +10 до +25° С.

Вид работы Р1  Р2  Р3  И1  И2  И3
1. Наблюдение изображения объекта в свете люминесценции:
  при освещении возбуждающим светом сверху, через опак-иллюминатор и объектив, по методу светлого или темного поля++++++
  при освещении возбуждающим светом снизу, через конденсор---+++
2. Фотографирование изображения объекта на пленку:
  с помощью фотонасадки МФН-10 с монокулярным наблюдением++++++
  с помощью фотонасадки с бинокулярным наблюдением-----+
3. Изучение объектов при освещении через конденсор с использованием в качестве источника света лампы накаливания--++++
4. Изучение объектов по методу фазового контраста-+++++
5. Изучение объектов по методу фазово-темнопольного контраста-----+
6. Изучение объектов методом контактной микроскопии--+--+
7. Оценка интенсивности люминесценции объектов с помощью насадки ФМЭЛ-1А----++

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Спектральная область возбуждения люминесценции, нм... от 360 до 550
Спектральная область исследуемой люминесценции, нм... от 400 до 700

Увеличение:

при наблюдении..........от 50 до 1125
при фотографировании:
  на микроскопах «Люмам-Р1», «-Р2», «-Р3», «Люмам-И1», «-И2» ... от 17 до 450
  на микроскопе «Люмам-И3» .... от 17 до 540

Источниками света являются ртутная лампа ДРШ-250-3 — для микроскопов типа «Люмам-Р» и «Люмам-И»; лампа накаливания КГМ9-70 — для микроскопов типа «Люмам-И»; лампа накаливания РН8-20 — для микроскопа «Люмам-Р3».

Источник питания — сеть переменного тока (220±22)В   50 Гц.

Потребляемая мощность — 900 В•А.

Таблица 2

Характеристики объективов

Габаритные размеры и масса микроскопов:

«Люмам-Р1» и «Люмам-Р2» -- 900x300x550 мм, 28кг;
«Люмам-Р3» -- 900x300x620 мм, 28кг;
«Люмам-И1» -- 900x600x580 мм, 36кг;
«Люмам-И2» и «Люмам-И3» -- 900x600x800 мм, 40кг;

3. СОСТАВ МИКРОСКОПА

В состав каждого микроскопа входят наборы объективов, окуляров, фотоокуляров (гомали), светофильтров и принадлежностей. Полный комплект микроскопа указан в его паспорте.

4. УСТРОЙСТВО И РАБОТА МИКРОСКОПА

Принцип действия микроскопов серии «Люмам» основан на использовании явления люминесценции объектов, возникающей под действием лучей определенного спектрального состава.

Рис.1.Оптическая схема микроскопа ЛЮМАМ-Р

Оптическая схема микроскопой типа «Люмам-Р» показана на рис. 1.

Источник света 1 коллектором 2 и линзой 3 проецируется в плоскость апертурной диафрагмы 4, затем системой линз 5 и светоделительной пластиной 6 переносится в плоскость выходного зрачка объектива 7. Полевая диафрагма 8 объективом 7 проецируется в плоскость объекта 9. Из общего излучения источника свет, возбуждающий люминесценцию, выделяется с помощью светофильтров 10. Для предохранения светофильтров от нагрева ртутной лампой предусмотрена кювета 11, наполняемая дистиллированной водой или раствором медного купороса.

Светоделительные пластины 6 — сменные. На одной пластине нанесено покрытие, отражающее преимущественно свет в области от 300 до 380 нм и пропускающее свет в области от 420 до 500 нм. Эта пластина применяется при изучении сине-голубой люминесценции, возбуждаемой длинноволновым участком ультрафиолетового спектра.

На второй пластине нанесено покрытие, отражающее преимущественно свет в области от 360 до 440 нм и пропускающее свет в области от 480 до 700 нм. Эта пластина применяется при изучении желто-зелено-красной люминесценции, возбуждаемой сине-фиолетовой областью спектра.

На третьей пластине нанесено покрытие, отражающее преимущественно свет в области от 530 до 570 нм и пропускающее свет в области от 600 до 700 нм. Эта пластина применяется при изучении красной люминесценции, возбуждаемой зеленой областью спектра.

Светоделительные пластины

На четвертой пластине (входит в комплект микроскопов «Люмам-И») нанесено покрытие, отражающее преимущественно свет в области от 250 до 290 нм и пропускающее свет в области от 320 до 400 нм. Эта пластина может применяться при изучении ультрафиолетовой люминесценции, если микроскоп оснастить светофильтрами, объективами и окулярами для работы в ультрафиолетовой области спектра (микроскопы «Люмам-И» такого комплекта не имеют).

Оптическая система микроскопа позволяет освещать объекты по методу темного поля. Для этого в ход лучей включается линза 12, система линз 5 переключается в положение, показанное пунктиром, вместо светоделительной пластины 6 устанавливается зеркало темного поля 13, вместо объектива 7 — эпиобъектив 14.

Изображение объекта 9 в свете люминесценции объективом 7 или эпиобъективом 14 проецируется в фокальную плоскость окуляра монокулярной насадки 15 или бинокулярной насадки 16. Рассеянный в системе наблюдения свет возбуждения необходимо убрать; для этого применяются «запирающие» светофильтры 17.

Рис.2.Оптическая схема микроскопа ЛЮМАМ-И

Оптическая схема микроскопов типа «Люмам-И» показана на рис. 2.

Оптическая система освещения сверху, через опак-иллюминатор и объектив, в микроскопах типа «Люмам-И» такая же, как и в микроскопах типа «Люмам-Р» (см. рис. 1).

При освещении снизу, через конденсор, источник света 18 (см, рис. 2) или 19 коллектором 20 и системой зеркал 21, 22, 23 проецируется в плоскость апертурной диафрагмы 24 конденсора 25. Изображение полевой диафрагмы 26 системой зеркал, 21, 22, 23 и конденсором 25 проецируется в плоскость объекта 9. Из общего излучения источника свет, возбуждающий люминесценцию, выделяется с помощью светофильтров 27. После коллектора устанавливается теплопоглотительная кювета 28.

Светофильтры 10. (см. рис. 1) и 27 (см. рис. 2) — сменные.

Для возбуждения люминесценции ультрафиолетовыми лучами (максимум пропускания при длине волны 360 нм) применяются светофильтры из стекла УФС6 толщиной 3 и 5 мм. Кривые пропускания этих светофильтров изображены на рис.3.

Рис.3 и 4.Кривые пропускания светофильтров

Для возбуждения люминесценции сине-фиолетовыми лучами применяются светофильтры из стекла ФС1 толщиной 1, 2, 4 и 6 мм или светофильтры из стекла СС15 толщиной 2 и 4 мм. Кривые пропускания светофильтров ФС1 и СС15 показаны на рис.4.

Для возбуждения люминесценции зелеными лучами применяется светофильтр из стекла ЗС11 толщиной 3 мм. Кривая пропускания светофильтра ЗС11 показана на рис. 5.

Рис.5-7.Кривые пропускания светофильтров



При работе с ртутной лампой ДРШ-250-3 необходимо совместно со светофильтрами возбуждения применять светофильтр из стекла СЗС24 для срезания инфракрасной области спектра; при работе с лампой КГМ9-70 рекомендуется применять светофильтр из стекла СЗС21 для срезания красной области спектра. См. рис.6.



Запирающие светофильтры

«Запирающие» светофильтры 17 (см. рис. 1) — сменные и используются в определенном сочетании со светофильтрами возбуждения. Светофильтр, склеенный из стекол ЖСЗ и БС8, используется при работе со светофильтрами УФС6. Светофильтр, склеенный из стекол ЖС18 и ЖЗС19, используется при работе со светофильтрами возбуждения из стекол ФС1 или СС15. Светофильтр из стекла КС11 используется при работе со светофильтром из стекла ЗС11. Кривые пропускания светофильтров ЖС3 и БС8, КС11, ЖС18 и ЖЗС19 показаны на рис.7.



Рис.8.Оптическая система тринокулярной насадки

Оптическая система тринокулярной насадки показана на рис. 8.

Изображение объекта после объектива микроскопа проецируется одной из оптических систем 29, 30 или 31 в предметную плоскость гомала 32 (увеличение гомала 2,4) или визуальных окуляров 33. Призма 34 отклоняет проходящие пучки света на 60° от вертикали и направляет их на призму 35, склеенную из ромбической и прямоугольной трехгранной призм с полупрозрачным покрытием в плоскости склейки. На поверхности склейки призмы 35 пучок лучей раздваивается. Часть лучей (около 50%) проходит сквозь поверхность склейки и ромбическую призму 36 и образует изображение объекта в фокальной плоскости одного из окуляров 33. Другая часть лучей отражается от поверхности склейки призмы 35, падает на противоположную грань призмы, отражается от нее и, пройдя через компенсатор 37, образует изображение объекта в фокальной плоскости второго окуляра 33.

При переключении призмы 34 в другое положение весь световой поток проходит через гомал 32 и направляется на пленку 38 фотокамеры.

В зависимости от включенной оптической системы меняется собственное увеличение тринокулярной насадки; так, при поочередном включении систем 29, 30 и 31 увеличение тринокулярной насадки становится равным 1,1; 1,6 и 2,5 соответственно.

При включении оптической системы 39 можно рассматривать выходной зрачок объектива, что необходимо при настройке освещения.

Микроскопы серии «Люмам» выполнены на базе одних и тех же агрегатных узлов, комбинации которых дают два различных штатива в соответствии с назначением прибора. На рис. 9 изображены рабочие микроскопы с основными принадлежностями, на рис. 10 — исследовательские микроскопы и их принадлежности.

Различные модификации микроскопов могут быть получены путем комплектации штативов разными наборами принадлежностей.

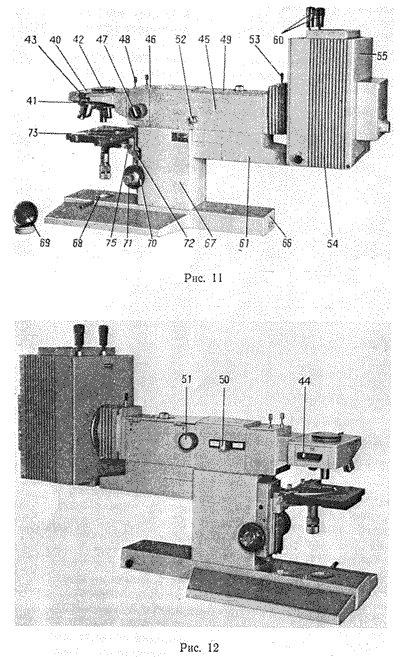

Рис.11 и 12. Микроскоп ЛЮМАМ, штатив

Общий вид штатива рабочих микроскопов показан на рис. 11.

Головка 40 с револьвером 41 для объективов и гнездом 42 предназначена для установки визуальных, фотографических или фотометрических насадок. Винт 43 служит для закрепления насадок в гнезде головки. В корпус головки на направляющих типа «ласточкин хвост» устанавливаются специальные сменные оправы (рис. 12) со светоделительными пластинами или зеркалом темного поля.

Маркировка оправ соответствует цвету области пропускания устанавливаемой пластинки (см.табл.4).

Все пластины отцентрированы и в дополнительной центрировке не нуждаются. Рабочее положение пластин в приборе — при вдвинутой до упора оправе. В нерабочем состоянии оправы должны храниться в футляре. При чистке пластин необходимо соблюдать осторожность, так как даже при незначительном нажатии на пластину она может быть повреждена или разъюстирована.

«Запирающие» светофильтры вкладываются в гнезда оправ пластинок, что допускает легкую их смену при необходимости.

Корпус 45 (см. рис. 11) предназначен для размещения линз осветительной системы, светофильтров возбуждения, теплопо-глотительной кюветы, полевой и апертурной диафрагм. Узел 46 полевой диафрагмы устанавливается в паз на направляющей типа «ласточкин хвост» до упора.

Изменение величины отверстия полевой диафрагмы осуществляется с помощью рукоятки 47, центрирование ее производится винтами 48, находящимися в одном узле с диафрагмой.

Линзы 3 (см. рис. 1), 5, 12, коллектор 2 и апертурная диафрагма 4 смонтированы в корпусе 45 (см. рис. 11).

Смена светофильтров возбуждения и теплопоглотительной кюветы осуществляется при откинутой крышке 49. При снятии кюветы с микроскопа световой поток автоматически перекрывает шторка, удерживаемая в нерабочем положении массой кюветы. При установке кюветы на микроскоп необходимо шторку отвести под кювету.

Слева на корпусе 45 имеются рукоятка 50 (см. рис. 12) для перемещения вдоль оптической оси системы линз 5 (см. рис. 1) и рукоятка 51 (см. рис. 12) для изменения диаметра апертурной диафрагмы 4 (см. рис. 1).

Для работы по методу темного поля рукоятка 50 (см. рис. 12) должна быть перемещена до упора от наблюдателя, а для работы по методу светлого поля — до упора к наблюдателю.

Рукоятка 52 (см. рис. 11) служит для включения или выключения линзы 12 (см., рис. 1), рукоятка 53 (см. рис. 11) —для перемещения коллектора 2 (см. рис. 1).

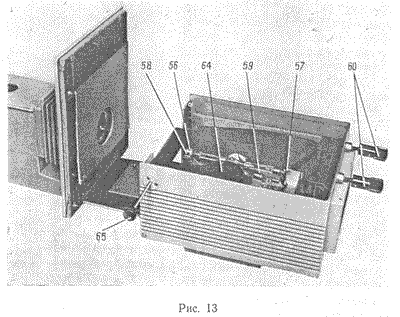

Рис.13. Осветитель микроскопа ЛЮМАМ с лампой ДРШ-250

Осветитель 54 (см. рис. 11) предназначен для установки лампы ДРШ-250-3 или ДРК-120. Осветитель имеет откидную крышку 55 с устройством для крепления и центрирования лампы. Устройство (рис. 13) состоит из контактного зажима 56 и пружинного контакта 57, в которые устанавливается лампа.

Для установки лампы ДРШ-250-3 необходимо отпустить винт 58 на контактном зажиме 56, вынуть из контактного зажима резьбовую втулку, навинтить резьбовую втулку на нижний электрод лампы и установить лампу нижним электродом в контактный зажим 56, верхним — в пружинный контакт 57, завинтить винт 58 на контактном зажиме, а пружинный контакт 57 прижать к верхнему электроду лампы гайкой, имеющейся на нем; на электрод поджига лампы надеть разрезную втулку 59, укрепленную на конце провода с бусами в фонаре.

При замене лампы следует снять с нижнего электрода использованной лампы резьбовую втулку и навинтить ее на нижний электрод новой лампы.

Центрирование лампы производится винтами 60. Лампа ДРК-120 устанавливается аналогично лампе ДРШ-250-3, но в схему вводится сопротивление, входящее в комплект фотометрической насадки ФМЭЛ-1А. Указания по установке сопротивления даны в техническом описании и инструкции по эксплуатации насадки ФМЭЛ-1А. Осветитель устанавливается на направляющую кронштейна 61 (см. рис. 1 П до упора 62 (см. рис. 14) и закрепляется винтом 63. Такая конструкция позволяет при необходимости снимать осветитель.

Для защиты коллектора от возможного при поджиге взрыва лампы, а также для предохранения глаз наблюдателя от попадания света, излучаемого источником, при смене светофильтров фонарь микроскопа имеет шторку 64 (см. рис. 13), перекрывающую световой поток при вдвинутой рукоятке 65.

Основание 66 (см. рис.11) жестко соединено с корпусом 67 механизма вертикального перемещения объекта и имеет гнездо 68 для установки съемного зеркала 69 или осветителя ОИ-35 — для работы в проходящем свете. Для устранения влияния внешних вибраций основание снабжено амортизаторами.

Корпус 67 предназначен для обеспечения жесткой связи верхней осветительной системы и основания микроскопа. В корпусе смонтирован механизм вертикального перемещения объекта для фокусировки объективов на объект. Грубое перемещение объекта осуществляется рукояткой 70, тонкое — рукояткой 71. Рукоятка 70 фиксируется в любом положении рукояткой 72. На направляющую механизма фокусировки устанавливаются предметный столик 73 и кронштейн 74 (рис. 15) конденсора. В нужном положении предметный столик и кронштейн фиксируются винтами 75 (см. рис. 11) и 75 (см. рис. 15) соответственно. Для фокусировки конденсора служит барашек 77, винт 78 предназначен для крепления конденсора в гильзе 79. Перемещение объекта на предметном столике в двух взаимно перпендикулярных направлениях осуществляется вращением рукояток 80 (рис. 16) и 81, смонтированных на одной оси. Перемещение объекта отсчиты-вается по шкалам и нониусам. Конструкция штатива исследовательского микроскопа (рис. 17) отличается только наличием встроенного источника света для изучения объектов при освещении их снизу. Верхняя осветительная система 82 с револьверной головкой и осветителем жестко связана с корпусом 67 механизма фокусировки, который в свою очередь жестко связан с основанием 83. Корпус 84 при помощи клина соединяет основание и осветительную систему для освещения снизу. Крепление нижнего осветителя 85 аналогично креплению верхнего, и поэтому здесь не рассматривается.

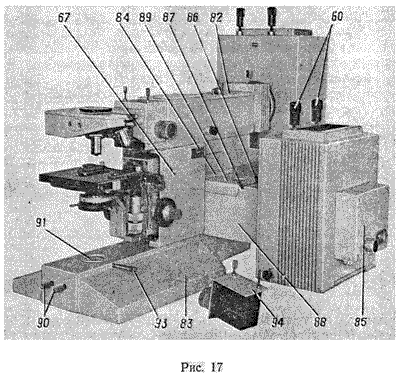

Рис.17. Микроскоп ЛЮМАМ

Рукоятка 86 служит для перемещения коллектора 20 (см. рис. 2), рукоятка 87 (см. рис. 17) —для изменения диаметра полевой диафрагмы 26 (см. рис. 2).

Теплопоглотительная кювета 28 устанавливается в гнездо корпуса 88 (см. рис. 17), соединяющего осветитель 85 с корпусом 84, и закрывается крышкой 89. Винты 90 служат для центрирования изображения полевой диафрагмы 26 (см. рис. 2). Гнездо 91 (см. рис. 17) предназначено для установки сменных втулок 92 (рис. 18) для светофильтров, которые зажимаются винтом 93 (см. рис. 17).

В микроскопах типа «Люмам-И» и в микроскопе «Люмам-Р3» в ветви отраженного света, кроме полевой ирисовой диафрагмы, может быть установлена щелевая диафрагма 94.

В микроскопах типа «Люмам-И» и «Люмам-Р» в ветви отраженного света полевая ирисовая диафрагма может быть заменена щелевой диафрагмой 94 или узлом центрировки зондов.

Щелевая диафрагма типа «кошачий глаз» имеет квадратную форму, раскрывается в пределах от 0 до 12 мм. Регулировка раскрытия осуществляется барабанчиком со шкалой и нониусом. Показания шкалы соответствуют размеру диагонали диафрагмы.

Узел центрировки «зондов» предназначен для установки и центрирования нолевых диафрагм произвольной формы, которые при необходимости потребитель изготавливает самостоятельно.

Узел центрировки «зондов» отличается от узлов диафрагм отсутствием рукоятки для изменения величины светового отверстия и имеет лишь ручку, служащую для установки и съема узла.

Сменные узлы микроскопов «Люмам» показаны на рис. 18.

Светофильтры возбуждения 10 устанавливаются в соответствующие гнезда под крышкой 49 (см. рис. 11).

Теплопоглотительные кюветы 11 (см. рис. 1) и 28 (см. рис. 2) состоят из корпусов 95 (см. рис. 18), прижимных крышек 96, стекол 97 и пробок 98. В комплекте микроскопа имеются запасные стекла 97. Для того, чтобы разобрать и промыть кювету, необходимо отвинтить крышку 96, вынуть стекло 97 с резиновыми прокладками и металлической шайбой. После промывки собрать кювету, плотно завинчивая крышку 96.

«Запирающие» светофильтры 17 вкладываются в соответствующие гнезда оправ 44 со светоделительными пластинами.

Для обеспечения лучшей скрещенности при работе со светофильтрами возбуждения из стекла УФС6, кроме «запирающего» светофильтра 17 из стекол ЖСЗ и БС8, установленного в гнездо оправы 44, применяется второй такой же «запирающий» светофильтр 99, который в системе визуального наблюдения надевается на окуляры бинокулярной, тринокулярной или монокулярной насадки; в фотосистеме такой же светофильтр, но большего диаметра надевается на гомал в насадке МФН-10 или ввинчивается во фланец тринокулярной насадки.

Втулки 100 предназначены для установки эпиобъективов и контактных объективов.

Осветитель ОИ-35 устанавливается во втулку 101, которая закрепляется в гнезде 68 (см. рис. 11) микроскопа «Люмам-РЗ».

Защитное стекло 102 (см. рис. 18) предназначено для предохранения глаз исследователя от света возбуждения при работе с объективами малого увеличения и при освещении снизу. Для его установки на корпус микроскопа следует ввинтить винты 103 в отверстия 104 (рис. 19).

В комплект принадлежностей микроскопов включаются бинокулярная насадка АУ-26, фотонасадка МФН-10, а в комплект микроскопа «Люмам-ИЗ» — триноку-лярная фотонасадка.

Бинокулярная насадка АУ-26 показана на рис. 19. Насадка имеет собственное сменное увеличение 1,1; 1,6; 2,5, а также специальную систему «ФК» для рассматривания выходного зрачка объектива. Требуемое увеличение насадки устанавливается вращением диска 105 за накатанную часть. Диск имеет четыре фиксированных положения: «1,1х», «1,6х», «2,5х» и «ФК».

Окуляры насадки устанавливаются по расстоянию между глазами наблюдателя параллельным перемещением окулярных трубок. Одновременно с перемещением окулярных трубок вращается шкала 106, которая показывает установленное расстояние между осями окулярных трубок. При изменении расстояния между осями меняется расчетная длина тубуса. Для компенсации изменения длины тубуса необходимо поднять или опустить окуляры вращением втулок 107 со шкалами, которые устанавливаются на деления, равные показанию шкалы 106. Для компенсации ошибки глаза наблюдателя окулярные трубки перемещаются вверх (для дальнозоркого глаза) или вниз (для близорукого глаза) на необходимую величину. Величина смещения по шкалам окулярных трубок при различных окулярах приведена в табл. 5.

Тринокулярная насадка (рис. 20) так же, как бинокулярная насадка АУ-26, имеет собственное сменное увеличение 1,1; 1,6; 2,5 и специальную оптическую систему «ФК» для рассматривания выходного зрачка объектива.

Нужное для работы увеличение насадки или включение системы «ФК» обеспечивается поворотом диска в одно из его четырех фиксированных положений: «1,1х»; «1,6х»; «2,5х» и «ФК».

С помощью рукоятки 108 в оптическую систему тринокулярной насадки может быть включена либо призма, полностью отражающая пучок лучей, в окулярную часть насадки (рукоятка вдвинута), либо призма, пропускающая свет на фотопленку (рукоятка выдвинута). При фотографировании рукоятка должна быть полностью выдвинута.

На корпусе насадки расположена трубка 109, в которую установлен гомал 110. На гомале 110 закрепляется фотокамера 111 с тросиком 112. При отвернутом винте Ш фотокамера с трубкой и гомалом снимается с тринокулярной насадки.

Оба окуляра можно раздвигать в пределах от 55 до 75 мм в зависимости от расстояния между глазами наблюдателя. При установке окуляров по глазу наблюдателя нужно разворачивать корпуса до слияния полей окуляров левой и правой трубок.

На левой окулярной трубке расположен диоптрийный механизм с кольцом 117, поворотом которого можно перемещать окуляр для корректировки зрения наблюдателя в пределах ±5 диоптрий.

В комплекте микроскопа с тринокулярной насадкой имеется компенсационный окуляр 7х с сеткой, состоящей из прямоугольника и четырех биштрихов, по которым осуществляется фокусировка окуляра тринокулярной насадки на плоскость сетки по глазу наблюдателя.

Фотонасадка МФН-10 (рис. 21) применяется для фотографирования изображения слабосветящихся объектов. Насадка состоит из корпуса 118, визуального тубуса 119 к фототубуса 120, закрепляемого винтом 121. Рукоятка 122 служит для включения призмы, направляющей лучи в визуальный тубус 119, при фотографировании.

В микроскопах «Люмам-И» на место фонаря с лампой ДРШ-250-3 может быть установлен осветитель (рис. 22) с лампой КГМ9-70, состоящий из корпуса 123, кронштейна 124 и держателя 125 лампы, выполненного в виде байонетного зажима.

Винты 127 (см. рис. 22) служат для центрировки лампы относительно визирной оси микроскопа, винт 128 — для крепления осветителя на направляющей.

Питание лампы КГМ9-70 осуществляется через электропульт, показанный на рис. 24. На лицевой стороне пульта расположены амперметр для контроля силы тока через лампу, индикаторная лампа и тумблер, включающий питание.

На задней панели пульта находятся ответная розетка для подключения закрытой вилки 129 (см. рис. 22), предохранитель, клемма заземления и сетевой шнур с вилкой для включения пульта в силовую сеть 220 В.

5. МАРКИРОВАНИЕ

На каждом микроскопе имеется бирка с надписью «Люмам-Р» или «Люмам-И» (цифры 1, 2 и 3 после буквы Р или И означают соответствующие модификации микроскопов по комплектам) и товарным знаком предприятия-изготовителя, а также бирка с порядковым номером, две первые цифры которого означают две последние цифры года выпуска микроскопа.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

При работе на микроскопах «Люмам-Р» и «Люмам-И» опасность представляют электрический ток и излучение ртутных ламп.

Конструкция микроскопов и блоков питания исключает возможность случайного прикосновения к неизолированным частям, находящимся под напряжением.

На корпусе каждого блока питания и микроскопа предусмотрены клеммы для заземления корпусов во время работы.

Конструкция фонарей исключает возможность попадания яркого света ламп в глаза исследователя.

Меры безопасности при работе с люминесцентными микроскопами «Люмам-Р» и «Люмам-И» соответствуют мерам, принимаемым при эксплуатации установок с напряжением выше 1000 В.

К работе на люминесцентных микроскопах «Люмам-Р» и «Люмам-И» допускаются лица, обученные и аттестованные на знание правил техники безопасности.

Перед началом работы до включения в сеть заземлить микроскоп, соединив клемму на основании микроскопа проводом с клеммой для заземления блока питания ламп ДРШ-250-3.

При работе с блоками питания ламп КГМ9-70 и РН8-20 заземлять их до включения в сеть.

Не включать лампу ДРШ-250-3 при открытой крышке фонаря и незакрытой шторке фонаря.

7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И ПОДГОТОВКА МИКРОСКОПОВ К РАБОТЕ

Перед началом работы на микроскопе необходимо вынуть из-под механизма вертикального перемещения объекта амортизационную резиновую прокладку, для чего нужно слегка приподнять механизм над прокладкой.

При работе на микроскопах с лампами ДРШ-250-3 для предохранения светофильтров возбуждения от нагрева обязательно установить в рабочее положение теплопоглотительную кювету и в ближайшее к ней гнездо светофильтр СЗС24. При перерывах в работе перекрывать свет шторкой в фонаре, включая ее рукояткой 65 (см. рис. 13).

7.1. Установить лампы в фонари.

7.2. Протереть колбы ламп спиртом.

7.3. Соединить фонари с соответствующими блоками питания.

7.4. Установить в револьвер микроскопа необходимые для рабрты объективы (одно из гнезд револьвера вначале следует оставить свободным).

7.5. Установить на штатив необходимую для работы насадку, в нее — необходимые окуляры.

7.6. Подготовить к работе необходимые светофильтры.

7.7. Наполнить кюветы дистиллированной водой или 4-процентным раствором медного купороса и установить их в рабочее положение.

7.8. Установить защитное стекло на корпус микроскопа.

8. ПОРЯДОК РАБОТЫ

8.1. Настройка микроскопа для исследования объектов в свете люминесценции при освещении их сверху, через объектив (на микроскопах «Люмам-Р» и «Люмам-И»).

Освещение объектов сверху, через опак-иллюминатор и объектив, рекомендуется применять при работе с сильными объективами с апертурой от 0,65 до 1,3, а также при исследовании толстых объектов.

8.1.1. Зажечь ртутную лампу, руководствуясь описанием блока питания лампы ДРШ-250-3.

8.1.2. Ввести поворотом револьвера 41 (см. рис. 11) в ход лучей отверстие, не занятое объективом.

8.1.3. Установить «запирающий» светофильтр 17 (см. рис. 18) в оправу 44 с пластиной, руководствуясь табл. 4. «Запирающий» светофильтр из стекол ЖС18 и ЖЗС19 вложить так, чтобы оранжевое стекло ЖС18 было расположено сверху, желто-зеленое стекло — ЖЗС19 — снизу.

8.1.4. Установить необходимую оправу 44 (см. рис. 12) с пластиной.

8.1.5. Выключить рукояткой 52 (см. рис. 11) линзу 12 (см. рис. 1) из хода лучей.

8.1.6. Передвинуть рукояткой 50 (см. рис. 12) систему линз 5 (см. рис. 1) к наблюдателю до упора.

8.1.7. Установить предметный столик микроскопа в крайнее верхнее положение.

8.1.8. Положить на предметный столик лист белой бумаги.

8.1.9. Открыть полностью апертурную диафрагму рукояткой 51 (см. рис. 12); прикрыть полевую диафрагму рукояткой 47 (см. рис. 11).

8.1.10. Установить в гнезда под крышкой 49 (см. рис. 11) светофильтр СЗС24 и необходимый светофильтр возбуждения. Для предохранения светофильтров возбуждения от нагрева светофильтр СЗС24 установить в первое от кюветы гнездо.

8.1.11. Открыть шторку 64 (см. рис. 13) рукояткой 65. Передвигая коллектор рукояткой 53 (см. рис. 11), добиться резкого изображения светящегося шнура лампы на бумаге.

8.1.12. Отцентрировать лампу вращением винтов 60 (см. рис. 13) так, чтобы изображение светящегося шнура лампы было в центре освещенного круга на листе бумаги. Убрать лист бумаги со столика.

8.1.13. Ввести в ход лучей объектив малого увеличения поворотам револьвера.

8.1.14. Установить на предметный столик исследуемый объект.

8.1.15. Сфокусировать микроскоп на резкое изображение объекта.

8.1.16. Прикрыть полевую диафрагму поворотом рукоятки 47 (см. рис. 11) и отцентрировать ее изображение в поле окуляра винтами 48.

8.1.17. Открыть рукояткой 47 полевую диафрагму до размеров поля окуляра.

8.1.18. Включить в ход лучей необходимый для работы объектив.

8.1.19. Отцентрировать изображение полевой диафрагмы по полю окуляра при работе с данным объективом.

8.1.20. Включить поворотом диска 105 (см. рис. 19) в рабочее положение одну из трех линз насадки с необходимым увеличением.

8.1.21. Открыть апертурную диафрагму поворотом рукоятки 51 (см. рис. 12) так, чтобы получить наилучшее сочетание яркостей люминесцирующего объекта и фона.

8.1.22. Добиться наилучшей освещенности в плоскости объекта перемещением коллектора с помощью рукоятки 53 (см. рис. 11).

8.1.23. Выбрать интересующий исследователя участок объекта при работе с объективом малого увеличения и наименьшим увеличением насадки, установить выбранный участок в центр поля окуляра, после этого включить объектив большего увеличения и линзу насадки с необходимым увеличением. Это необходимо для того, чтобы выбранный участок не исчезал из поля окуляра при переходе от объектива с меньшим увеличением к объективу с большим увеличением.

8.1.24. Для освещения объектов сверху по методу темного поля установить в револьвер требуемые эпиобъективы. Для этого в револьвер ввинтить втулки 100 (см. рис. 18), в них ввинтить эпиобъективы и настроить освещение так же, как при работе с обычными объективами.

8.1.25. Включить в ход лучей рукояткой 52 (см. рис. 11) линзу 12 (см. рис. 1).

8.1.26. Передвинуть рукоятку 50 (см. рис. 12) до упора от наблюдателя.

8.1.27. Открыть полностью полевую диафрагму рукояткой 47 (см. рис. 11) и апертурную диафрагму рукояткой 51 (см. рис. 12).

8.1.28. Установить зеркало темного поля, для чего в головку микроскопа поставить оправу 44 с маркировкой «ТП». Сфокусировать микроскоп на резкое изображение объекта.

При перерывах в работе рекомендуется включать шторку 64 (см. рис. 13) в фонаре, предохраняющую объекты от вредного влияния светового потока.

8.1.29. Установить в оправу 132 (см. рис. 18) конденсора светофильтр НС10 и при необходимости поворотом оправы 132 перекрывать этим светофильтром свет, проходящий снизу через препарат.

8.2. Настройка микроскопа для исследования объектов в свете люминесценции при освещении их снизу, через конденсор микроскопа (на микроскопах «Люмам-И»)

8.2.1. Установить на микроскоп фонарь 85 (см. рис. 17) с лампой ДРШ-250-3.

8.2.2. Установить необходимый конденсор. Любой из конденсоров, кроме конденсора ОИ-13, имеющихся в комплекте микроскопа, может служить для обычного освещения объектов.

8.2.3. Зажечь лампу ДРШ-250-3 в нижнем фонаре микроскопа, руководствуясь описанием блока питания лампы ДРШ-250-3.

8.2.4. В оправу 44 (см. рис. 18) с маркировкой «ТП» вложить необходимый «запирающий» светофильтр. «Запирающий» светофильтр из стекол ЖС18 и ЖЗС19 вложить так, чтобы оранжевое стекло (ЖС18) было расположено сверху, желто-зеленое (ЖЗС19) —снизу.

8.2.5. Установить в головку оправу 44 с маркировкой «ТП».

8.2.6. Поместить во втулку 92, установленную в гнездо 91 (см. рис. 17) на основании, светофильтр СЗС24 и необходимый светофильтр возбуждения. Светофильтр СЗС24 установить в ближайшее к основанию гнездо для предохранения светофильтров возбуждения от нагрева.

8.2.7. Положить на оправу со светофильтрами лист белой бумаги.

8.2.8. Приоткрыть полевую диафрагму 26 (см. рис. 2) рукояткой 87 (см. рис. 17).

8.2.9. Отцентрировать лампу винтами 60 так, чтобы изображение светящегося шнура было в центре освещенного круга на листе бумаги. Убрать лист бумаги со столика.

8.2.10. Установить на предметный столик исследуемый объект.

8.2.11. Открыть полностью апертурную диафрагму конденсора рукояткой 130 (см.рис. 18).

8.2.12. Установить в рабочее положение объектив 10X0,40.

8.2.13. Сфокусировать микроскоп на резкое изображение объекта. Прикрыть полевую диафрагму 26 (см. рис. 2) рукояткой 87 (см. рис. 17).

8.2.14. Установить барашком 77 (см. рис. 15) конденсор по высоте так, чтобы изображение полевой диафрагмы было резким в поле окуляра.

8.2.15. Отцентрировать винтами 90 (см. рис. 17) изображение полевой диафрагмы так, чтобы оно было концентрично полю окуляра.

8.2.16. Установить выбранный для исследования участок объекта в центр поля окуляра.

8.2.17. Установить в рабочее положение объектив, необходимый для исследования объекта.

8.2.18. Сфокусировать микроскоп на резкое изображение объекта.

8.2.19. Отцентрировать винтами 90 изображение полевой диафрагмы в поле окуляра при работе с данным объективом.

8.2.20. Открыть полевую диафрагму так, чтобы изображение ее было чуть больше поля окуляра. После этого можно приступить к исследованию объекта.

8.3. Настройка микроскопа «Люмам-Р3» для работы с осветителем ОИ-35

8.3.1. Установить на основание микроскопа в гнездо 68 (см. рис. 11) переходную втулку 101 (см. рис. 18).

8.3.2. Установить во втулку 101 осветитель ОИ-35.

8.3.3. Произвести настройку освещения, руководствуясь техническим описанием и инструкцией по эксплуатации осветителя ОИ-35.

8.4. Настройка микроскопа для работы по методу фазового контраста, фазово-темнопольного контраста или темного поля при освещении снизу.

При работе по методу фазового контраста, фазово-темнопольного контраста или темного поля рекомендуется пользоваться осветителем с лампой КГМ9-70 (см. рис. 22) или осветителем ОИ-35.

8.4.1. Для работы с лампой КГМ9-70 установить фонарь с лампой на направляющие типа «ласточкин хвост» и закрепить его винтом 128.

8.4.2. Зажечь лампу КГМ9-70, для чего включить в сеть 220 В пульт питания лампы КГМ9-70 (см. рис. 24), сетевой тумблер установить в положение ВКЛ, при этом должна загореться сигнальная лампа; повернуть рукоятку 131 по часовой стрелке до положения, при котором амперметр покажет ток 7,8 А. Внешний вид рукоятки 131 может меняться в зависимости от поставляемых лабораторных автотрансформаторов.

8.4.3. Установить в головку микроскопа оправу 44 (см. рис. 12) с маркировкой «ТП».

8.4.4. Закрыть апертурную диафрагму рукояткой 130 (см. рис. 18).

8.4.5. Закрыть полевую диафрагму рукояткой 87 (см. рис. 17).

8.4.6. Переместить коллектор рукояткой 86 так, чтобы изображение нити лампы было резким в плоскости апертурной диафрагмы конденсора.

8.4.7. Отцентрировать лампу винтами 127 (см. рис. 22) так, чтобы центр изображения нити лампы совпадал с центром апертурной диафрагмы.

8.4.8. Установить в револьвер объективы с обозначением «ФЛ» при работе по методу фазового контраста или объективы с обозначением «ФА» при работе по методу фасованного освещения с устройством МФА-2.

8.4.9. Произвести дальнейшую настройку микроскопа, водствуясь соответствующим описанием устройств КФ-4 или конденсора ОИ-13.

8.5. Настройка микроскопа для работы при смешанном освещении.

Микроскопы типа «Люмам-И» позволяют комбинировать различные виды освещения и методы исследования объекта.

Исследуя объект при освещении сверху светом, возбуждающим люминесценцию, можно одновременно исследовать его по методу фазового контраста, фазово-темнопольного контраста или темного поля. При фотометрических работах на «Люмам-И2» и «Люмам-И3» освещение по методу фазового контраста рекомендуется использовать также для поиска интересующего исследователя участка объекта, чтобы предохранить препараты от выцветания под действием возбуждающего света.

8.5.1. Настроить освещение снизу по одному из выбранных методов.

8.5.2. Выключить лампу КГМ9-70.

8.5.3. Зажечь лампу ДРШ-250-3 в верхнем фонаре (см. рис. 11).

8.5.4. Настроить освещение сверху для исследования люмнесценции.

8.5.5. Вновь включить лампу КГМ9-70.

8.5.6. Установить во втулку 92 (см. рис. 18) поляфильтры, разворачивая их относительно друг друга, отрегулировать освещенность в поле микроскопа так, чтобы можно было одновременно видеть изображение исследуемого объекта в свете люм. несценции и в проходящем свете.

Для создания наилучшего цветового контраста при смешанном освещении рекомендуется в системе проходящего света использовать светофильтры, цвет которых отличается от цвета люминесценции объекта. Эти светофильтры устанавливаются в оправу 132 конденсора.

8.6. Настройка микроскопа для фотографирования

Для фотографирования объектов установить монокулярную насадку МФН-10 (см. рис. 21) или при работе на микроскопе «Люмам-И3» тринокулярную насадку (рис. 20), которые закрепить винтом 43 (см. рис. 11). В резьбовое гнездо спусковой кнопки камеры фотографического аш рата ввернуть тросик 112 (см. рис. 21).

8.6.1. При работе с насадкой МФН-10 вставить в верхнее отверстие корпуса 118 (см. рис. 21) (до установки фототубуса 120) один из прилагаемых к насадке гомалов, либо фотоокуляр вместе с переходной втулкой. Затем установить фототубус 120 с фотокамерой в корпус 118 и закрепить его винтом 121.

8.6.2. Вставить окуляр 8х с сеткой (из комплекта насадки МФН-10) в визуальный тубус 119 насадки. Вращением оправы глазной линзы окуляра добиться отчетливого изображения би-штрихов сетки.

8.6.3. Сфокусировать микроскоп на объект, пользуясь механизмами грубого и точного перемещения предметного столика.

8.6.4. Вывести призму из хода лучей с помощью рукоятки 122. Руководствуясь описанием камеры фотографического аппарата, произвести фотографирование. При фотографировании открывать и закрывать затвор камеры фотографического аппарата с помощью спусковой кнопки тросика 112.

8.6.5. При работе с тринокулярной насадкой установить на нее камеру фотографического аппарата. В этом случае при подготовке к фотографированию ввести в ход лучей ту часть призмы 34 (см. рис. 8), которая полностью отражает световой поток в визуальные тубусы, для этого рукоятку 108 (см. рис. 20) вдвинуть в тубус до упора.

8.6.6. Установить в окулярные трубки 116 компенсационные окуляры 7х, один из которых снабжен сеткой, и раздвинуть трубки по глазам наблюдателя. Окуляр, снабженный сеткой, установить в правую окулярную трубку. Добиться резког*о изображения биштрихов сетки и сфокусировать микроскоп на объект, наблюдая в этот окуляр.

8.6.7. Поворотом кольца 117 добиться резкости изображения в левом окуляре насадки.

8.6.8. При изменении увеличения насадки вновь проверить фокусировку микроскопа.

8.6.9. Направить свет на фотопленку, для чего выдвинуть рукоятку 108, и приступить к фотографированию.

9. ПРАВИЛА ОБРАЩЕНИЯ С МИКРОСКОПОМ, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

9.1. Правила обращения с микроскопом

Микроскоп выпускается тщательно проверенным и может безотказно служить продолжительное время, но для этого необходимо содержать его в чистоте и предохранять от повреждений.

Упаковка обеспечивает сохранность микроскопа при перевозке. При получении микроскопа необходимо проверить сохранность пломбы.

В нерабочем состоянии микроскоп следует накрывать чехлом. Для сохранения внешнего вида микроскопа необходимо периодически протирать его мягкой тряпкой, слегка пропитанной бескислотным вазелином, предварительно удалив пыль, а затем обтирать сухой мягкой чистой тряпкой.

Необходимо содержать в чистоте и порядке металлические части микроскопа. Особое внимание надо обратить на чистоту оптических частей, особенно объективов.

Для предохранения призм тубуса от пыли необходимо оставлять в тубусе окуляр или надевать на тубус колпачок.

Нельзя касаться пальцами поверхностен линз, зеркал и светофильтров. Если поверхности светофильтров, стекла кюветы испачканы, их перед работой следует вычистить ватой, смоченной чистым бензином или эфиром. Оправы 44 (см. рис. 18) со светоделительными пластинами следует всегда хранить в футляре.

В случае, если на последнюю линзу объектива, глубоко сидящую в оправе, попала пыль, поверхность линзы надо очень осторожно протереть чистой ватой, навернутой на деревянную палочку и слегка смоченной чистым бензином или эфиром. Если пыль проникла внутрь объектива и на внутренних поверхностях линз образовался налет, необходимо отправить объектив для чистки в оптическую мастерскую. Разбирать объективы самим нельзя.

9.2. Хранение

По окончании работы на микроскопе предметный столик следует опустить (во избежание случайного соприкосновения объектива с препаратом) и накрыть микроскоп чехлом.

Все сменные части, принадлежности и инструмент следует хранить в ящиках.

9.3. Транспортирование

При необходимости перебазирования в другое помещение микроскоп и принадлежности должны быть уложены в упаковочные ящики. При встряхивании ящиков микроскоп и принадлежности не должны перемещаться.

Допускается перевозка микроскопа всеми видами закрытого транспорта.


Комментарии

Ваши сообщения, дополнения, отзывы, объявления.
Внимание спамерам: все ссылки публикуются через редирект (рефер) и не индексируются!
Ваш ip адрес записан: 54.81.88.93

ВераВлади
93.157.240.17
07-05-2013
куплю
 Куплю «Запирающий» светофильтр ЖЗС-19 (желто-зеленое стекло ЖС- 19),или она может называться пластина люминенсцентная ЖС-19
Игорь
78.25.122.2
28-06-2014
Продам
 Микроскоп завода \"ЛОМО\" ЛЮМАМ-Р-8 новый в заводской упаковке полный комплект,в наличии 3шт. Цена 43000р. Также имеются микроскопы серии МЛД-1 ц.11000руб. и МЛД-2 ц.15000р. г. СПб. т.(812)7864038; +79219445216
stas
194.44.31.98
25-07-2016
Люм модули
 Если Вы используете одну волну возбуждения видимого спектра, предлагаю вместо лампы использовать полупроводниковую матрицу. Светопоток выше, не греется, очень тихо, работает до 10000 часов!!! На ЛЮМАМах в кожвенах и судебках просто счастливы.
Киев, +38-063-311-59-46
stas
194.44.31.98
25-07-2016
Замена ламп
 Если Вы устали от ДРШ-250, предлагаю заменить на лампу HMI-300. Светопоток выше, работает 800 часов, полный самоконтроль, купить можно в любом музыкальном магазине, т.к. используется в концертных "пушках" (цена около $17), блок питания приблизительно 300х200х100 мм (г,ш,в) и не "жужжит".
Для переделки необходим фонарь и коллектор (см. п. 53 в техническом описании).
Можно устанавливать не только на ЛЮМАМ. Поставил вместо HBO-100 на "Микмеде", хороший результат, но значительно дороже.
Киев, +38-063-311-59-46
Andrey GREEN
91.78.236.181
03-11-2016
Куплю МБИ-11 МБС-9 МБС-10 (себе!)
 Куплю МБИ-11 МБС-9 МБС-10 (себе!)
Куплю в Москве, или при наличии рекомендаций - в других городах.
МБИ-11, МЛ2, Бимам Р-13, Люмам И, Люмам Р8
Спасибо.
Гарантия оплаты 100%. Предоставлю рекомендации о себе.
почта
green2000 саба ка mail.ru

  для других приборов - пользуйтесь нашим форумом).
Оставьте Ваши контактные данные здесь:

 © 2008-2016, Laboratorium.dp.ua — документация на лабораторное оборудование. © Dr. Andy


На правах реkламы: Заказать эротический массаж по ссылке http://goryachiy-shokolad.com.ua в Киеве.

Авторство

Днепропетровская государственная медицинская академия, кафедра гистологии.
Адрес: 49005, Днепропетровск, ул. Севастопольская, 17 (морфологический корпус ДГМА).
info контактная информация, написать сообщение
Key words: laboratory equipment, microscopy histology, biology.   Ключевые слова: лаборатория, методики, техника, реактивы, описание приборов, инструкции, паспорт, медицина, биология, гистологические исследования, микроскопы.
в каталоге DMOZ! Rambler's Top100
