Универсальный электронный микроскоп УЭМВ-100В

Назначение

Универсальный электронный микроскоп УЭМВ-100В предназначен для визуального и фотографического исследования объектов (электронной микроскопии).

Прибор позволяет:

• Исследовать объекты на просвет в широком диапазоне увеличения;
• получать стереоскопические снимки;
• получать светлопольные и темнопольные изображения;
• производить диффракционное исследование избранного участка на просвет;
• проводить микродиффракционные исследования участков объектов с локальностью 1-2 мк.

Электронно-оптическая система прибора снабжена двумя конденсорными, объективной, промежуточной и проекционной линзами, обеспечивающими увеличение прибора от 300 до 200.000 крат.

Промежуточная и проекционная линзы обеспечивают плавное изменение увеличения при постоянном поле изображения;

Объектив снабжен стигматором, облегчающим получение высоких разрешений.

Фотографирование изображений при всех видах исследований производится на фотопластинки 6,5 х 9 см.

Технические данные

Принцип работы и конструкция

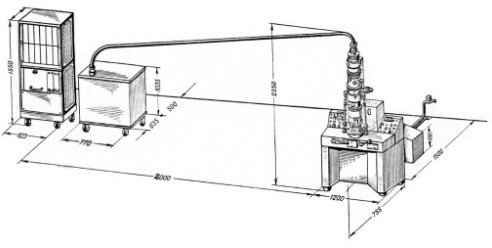

Электронный микроскоп состоит из колонны, стенда, вакуумной системы, пультов управления и блоков системы питания. Конструктивно колонна, вакуумная система и пульты управления расположены на столе стенда микроскопа.

Возможности световых микроскопов ограничены волновой природой света. При оптимальных условиях световые микроскопы позволяют наблюдать объекты, вследствие явления диффракции, не менее 1/3 длины световой волны. Дальнейшее проникновение в мир малых величин стало возможным лишь при использовании в микроскопии электронных лучей, обладающих более короткими длинами волн, чем длины волн световых лучей.

Приборы, в которых получают увеличенное изображение о помощью электронных пучков, называются электронными микроскопами.

В электронном микроскопе роль линз играют неоднородные поля, обладающие вращательной симметрией.

В зависимости от электронно-оптической системы, используемой в электронных микроскопах, последние разделяются соответственно на электронные микроскопы с электростатической оптикой и микроскопы с магнитной оптикой.

Качество изображения, получаемое при использовании магнитной оптики, несколько выше, благодаря чему магнитные электронные микроскопы получили более широкое распространение.

Электронная микроскопия с успехом применяется для изучения биологических объектов, вирусов, катализаторов, коллоидных растворов, красителей, силикатов, тонких металлических слоев, получаемых испарением в вакууме или катодным распылением, и т.д. В универсальном микроскопе УЭМВ-100В используется электромагнитная оптика, позволяющая получать на экране и фотографировать изображение объекта при увеличениях от 300 до 200000 крат.

Содержание

• ТЕХНИЧЕСКОЕ ОПИСАНИЕ
• Назначение
• Технические данные
• Состав изделия
• Принцип работы и конструкция (колонна микроскопа, вакуумная система, электропитание)
• ИНСТРУКЦИЯ ПО МОНТАЖУ, НАЛАДКЕ И ЭКСПЛУАТАЦИИ
• Состав обслуживающего персонала и указания по технике безопасности
• Подготовка вакуумной системы и электропитания к работе
• Особенности эксплуатации
• Порядок работы
• Контроль работы
• Объем и периодичность профилактических работ
