Лампы ртутные сверхвысокого давления
с шаровой колбой (ДРШ)

I. НАЗНАЧЕНИЕ ЛАМП

Шаровые ртутно-кварцевые лампы сверхвысокого давления типа ДРШ являются мощными, концентрированными источниками излучения в видимой и ультрафиолетовой частях спектра.

Лампы предназначаются для использования в оптических приборах и для лабораторных исследований.

II. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАМП

Лампы типа ДРШ предназначены для работы на переменном токе с напряжением 127В для ламп ДРШ 250—3 и 220В для ламп ДРШ 500 М и ДРШ 1000 последовательно с дросселями. В течение первых 10—15 мин. после включения лампы, электрические параметры ее изменяются (неустановившийся режим), а затем остаются постоянными (установившийся режим) при неизменном напряжении сети.

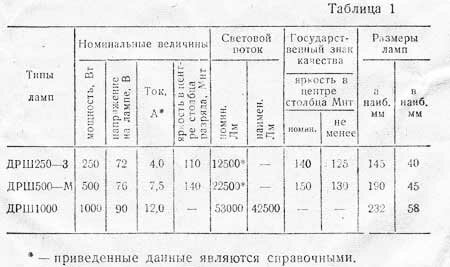

Электрические и световые параметры ламп при эксплуатации в сети переменного тока и размеры лама указаны в табл.1 и на рис.1.

Лампа типа ДРШ представляет собой шаровую колбу из кварцевого стекла, в которую герметично впаяны два диаметрально противоположных электрода на расстоянии 3,9+4,5мм. Для облегчения зажигания лампы сбоку в шар впаян 3-й электрод поджига. Лампа дозируется строго определенным количеством ртути и аргона. Дуговой разряд происходит в парах ртути, генерируя высокую яркость.

Принципиальная схема включения ламп в сеть переменного тока на рис. 2.

Зажигание ламп производится с помощью высокочастотного индуктора с длиной искры 15—20 мм, включаемого кнопочным выключателем "К" на короткое время (не более 1 мин.). После возникновения дугового разряда между токоведущими электродами индуктор выключается. Провод от индуктора присоединяется к цоколю электрода поджига.

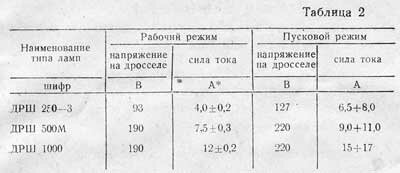

Электрические параметры дросселя приведены в таблице 2.

Нормальное рабочее положение вертикальное, электрод — поджига сверху (наибольшее допустимое отклонение от вертикального положения 10°). Нормальное зажигание и разгорание лампы происходит при температуре окружающей среды не ниже +15°C и напряжении сети не ниже 115В для ламп ДРШ 250-3, 200В для ламп ДРШ 500М и 205В для ламп ДРШ 1000.

IV. МЕРЫ ПРЕДОСТОРОЖНОСТИ

Корпус арматуры должен быть заземлен, а электрические соединения должны обеспечить надежный контакт.

Лампа крепится за ножки или цоколи токоведущих электродов.

Лампа может работать в ограниченном объеме (кожухе) при условии, что размеры кожуха и условия его вентиляции таковы, что температура воздуха на расстоянии 6 см от стенок не превышает 250°С (в установившемся режиме). Для повторного зажигания лампы после ее выключения требуется не более 6 минут.

Кварцевое стекло колбы лампы легко теряет свою прозрачность при загрязнении его поверхности. Ввиду этого в случае загрязнения колбы (например, после прикосновения к ней руками, попадания на нее пыли и пр.), необходимо перед включением протереть колбу ватой, увлажненной спиртом.

Работающий вблизи от ламп персонал и находящийся поблизости аппаратура и горючие вещества должны быть защищены от попадания в них горячих осколков колбы лампы в случае ее взрыва.

При пользовании лампой должны быть приняты меры для защиты персонала от действия мощного ультрафиолетового излучения лампы.

В случае боя ламп, собрать ртуть резиновой грушей и место, где разбилась лампа, промыть 1-процентным раствором марганцовокислого калия. Лампы, вышедшие из строя, вывозить за город и закапывать в землю.
