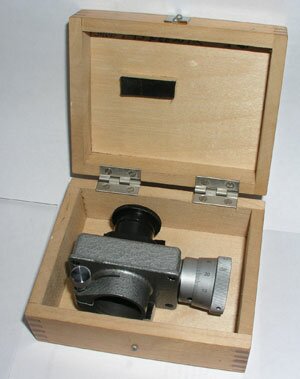

Окулярный винтовой микрометр МОВ-1-15x

Окулярный винтовой микрометр МОВ-1-15х служит для измерения изображения объектов, рассматриваемых в микроскоп.

В микрометре используется система компенсационного окуляра АМ-27 с увеличением 15x.

В фокальной плоскости расположены две плоскопараллельные пластинки. Неподвижная пластинка 4 имеет 8-миллиметровую шкалу с ценой деления 1 мм. Подвижная шкала 2 снабжена перекрестием и индексом в виде двух рисок. Шкала и перекрестие с индексом нанесены на обращенных друг к другу поверхностях пластинок и видны в поле зрения одновременно. схема окулярного микрометра Пластинка 4 находится в оправе, закрепленной в кожухе 5; пластинка 2 установлена на ползуне 1. Перемещение ползуна осуществляется с помощью микрометренного винта 7, снабженного барабаном 6, шкала которого имеет цену деления 0,01 мм. Шаг микрометренного винта равен 1 мм. Таким образом, поворот барабана на одно деление соответствует перемещению перекрестия на 0,01 мм. Окуляр в оправе 3 перемещается вдоль оси на ±5 дптр. Микрометр устанавливается на корпусе микроскопа и закрепляется с помощью хомутика 8 винтом.

См. также: Объект-микрометр ОМ.

Последнее изменение файла: 01-12-2008

Alexej Turbin 30-07-2009	инструкция по использованию Доброго времени суток. Уважаемые посетители и администрация сайта, очень хотелось бы получить инструкцию пользователя, а то, вот, лежит эта штука, даже нужна, а как узнать цену деления, я забыл. Помню, что там нужен объект-микрометр или что-то подобное с заданной ценой деления, но саму формулу я забыл. К сожалению, элементарных законов оптики не помню, а искать нет времени, поэтому сижу. А работа стоит... Заранее благодарю.
Dr. Andy 30-07-2009	Ответ Совсем не обязательно было оставлять такое сообщение в качестве комментария. Тем более, что Ваш е-мэйл скрыт для Вашей же пользы. Советую Вам зарегистрироваться на форуме и задавать вопросы там. Узнать цену деления данного прибора можно действительно с помощью объект-микрометра (http://www.laboratorium.dp.ua/item/2). Перед биометрическим исследованием замените окуляр микроскопа на МОВ. При необходимости (например, в новых микроскопах типа Leica) используйте окулярную трубку без линз, на которую установите МОВ. Вместо предметного стекла установите объект-микрометр. Сфокусируйте изображение на шкалу ОМ. Теперь совместите ноль шкалы МОВ с первым делением шкалы ОМ. Определите деление ОМ, с которым совпадает какое-либо большее деление МОВ. Разделите число микрометров ОМ на число делений МОВ. Например, на 8 делений МОВ приходится 310 микрометров ОМ. 310/8=38,75мкм. Т.е. при данном объективе цена деления шкалы МОВ равна 38,75 микрон. Цена деления двойной \"стрелки\" равна 3,875 (1/10) микрон. Один полный оборот микровинта переместит перекрестный указатель МОВ на 38,75мкм. P.S. Сфотографировав шкалу ОМ, можно в Photoshop'е делать замечтательные калибровочные отметки, - намного лучше, чем указывать в публикациях, в лучшем случае, увеличение объектива.
wigler 19-08-2009	диаметр крепления Здравствуйте, скажите пожалуйста присоединительный диаметр. И подойдет ли эта насадка на МБС- 10? спасибо.
Dr. Andy 20-08-2009	Re:диаметр крепления Пожалуйста, задавайте вопросы на форуме. Внутренний диаметр равен 25мм. Для МБС, разумеется, не подойдет, - ищите штатный измерительный окуляр.
