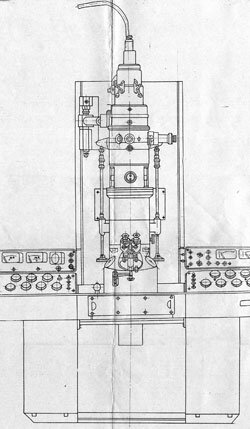

Микроскоп электронный ЭМВ-100АК

Микроскоп ЭМВ-100АК представляет собой микроскоп электронный ЭМВ-100ЛМ, оснащенный системами вывода информации и анализа.

Назначение

Микроскоп ЭМВ-100АК является стационарным лабораторным прибором и предназначен для визуального и фотографического исследования объектов на просвет при ускоряющем напряжении до 100 кВ с возможностью вывода информации и системой анализа электронно-микроскопического изображения с применением средств электронно-вычислительной техники.

Микроскоп ЭМВ-100АК позволяет:

• исследовать объекты на просвет в широком диапазоне увеличений;
• получать электронограммы с микроучастков;
• проводить амплитудный анализ сканограмм;
• проводить корреляционный анализ сканограмм;
• осуществлять непосредственный вывод сканограммы, гистограммы на 8-дорожечную перфоленту перфоратора ПЛ-150.

Область применения микроскопа - биология, медицина, химия, физика, нанотехнологии, металловедение и другие области науки.

Технические данные

• Микроскоп:
• Гарантированная разрешающая способность, нм (Å), не более: микроскопа 0,5 (5) системы вывода информации 12,0 (120)
• Чувствительность детектора электронов, А/см2 не более 1*10-12
• Диапазон электронно-оптического увеличения, крат, не менее:
  • при ускоряющем напряжении 100 кВ -- 400-400000
  • при ускоряющем напряжении 75 кВ -- 400-500000
  • при ускоряющем напряжении 50 кВ -- 400-600000
  • в режиме вывода информации -- 10000-160000
• Скорость загрязнения объекта при работе с устройством для защиты от загрязнения, нм/с (Å/с), не более 0,5.10-3(5.10-3)
• Скорость дрейфа столика объектов, нм/с (Å/с), не более 0,03 (0,3)
• Количество пластин в фотомагазине -- 24 шт.
• Размер пластин -- 9 х 12 см.
• Габаритные размеры колонны электронного микроскопа со стендом -- 1100x1505x2520 мм.
• Масса, кг, не более 750
• Вакуумная система:
• Рабочее давление, Па (мм рт.ст. ), не более:
  • в колонне микроскопа 1,3.10-3(1.10-5)
  • в районе пушки 6,7.10-4(5.10-6)
• Габаритные размеры вакуумного шкафа -- 660х740х2250 мм.
• Масса вакуумного шкафа, кг, не более 250
• Электропитание:
• Ускоряющее напряжение, кВ 50, 75, 100
• Нестабильность ускоряющего напряжения за 1 мин., не более:
  • при ускоряющем напряжении 100 кВ -- 3.10-6
  • при ускоряющем напряжении 75, 50 кВ -- 2.10-6
• Нестабильность тока объективной линзы за 1 минуту, не более 2,5 10-6
• Потребляемая мощность, кВА, не боле 6.5
• Напряжение питающей сети, В 220/380
• Частота, Гц 50
• Общая масса, кг, не более 2190

Может использоваться для исследований в области нанотехнологий.

МИКРОСКОП ЭЛЕКТРОННЫЙ   ЭМВ-100АК
Техническое описание и инструкция по эксплуатации
ЦФ1.720.027 ТО
(1980)

График увеличений микроскопа в диапазоне 400-15000 крат.

График увеличений микроскопа в диапазоне 15000-600000 крат.
