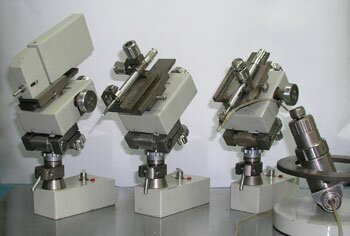

МикроманипуляцияКомплект микроманипуляторов КМ-2
НТО Экспериментальный завод научного приборостроения
Паспорт П53.390.006 ПС
Черноголовка, 1981г.
НАЗНАЧЕНИЕКомплект микроманипуляторов КМ-2 предназначен для решения комплекса задач микрохирургии и микроэлектродных исследований клеток и тканей. Комплект выпускается в виде трех наборов: КМ2-01, КМ2-02, КМ2-03, отличающихся друг от друга различным комплектом микроманипуляторов и приспособлений. Комплект включает в себя лабораторные приборы периодического действия и представляет собой восстанавливаемое изделие. ТЕХНИЧЕСКИЕ ДАННЫЕМанипулятор пневматический обеспечивает: - плавные безлюфтовые перемещения микроинструмента в трех взаимно перпендикулярных плоскостях в диапазоне от 0 до 8 мм с погрешностью установки на требуемой позиции ± 5 мкм; установочные перемещения по вертикали до 30 мм; установочные повороты инструмента в вертикальной плоскости в пределах углов от минус 15 до плюс 90°, в горизонтальной плоскости на 360°;
- плавные редуцируемые перемещения микроинструмента по двум взаимно перпендикулярным направлениям в горизонтальной и плавное перемещение инструмента в вертикальной плоскости на величину не менее 0,2 мм с погрешностью перемещения не более ± 3 мкм.
Манипулятор механический обеспечивает: - плавные безлюфтовые перемещения микроинструмента в трех взаимно перпендикулярных направлениях в диапазоне от 0 до 8 мм с погрешностью установки на требуемой позиции ± 5 мкм;
- установочные перемещения микроинструмекта в вертикальной плоскости на величину не менее 30 мм;
- установочные повороты микроинструментов в вертикальной плоскости в пределах углов от минус +5 до + 90°, в горизонтальной плоскости - на 360°;
- взаимную ориентацию в пространстве и сведение кончиков двух или трех микроинструментов до расстояния между ними не более 5 мкм
- фиксацию на плите основания комплекта.
Манипулятор шаговый однокоординатный обеспечивает: - плавные безлюфтовые перемещения микроинструмента в трех взаимно перпендикулярных направлениях в диапазоне от 0 до 8 мм с погрешностью установки на требуемой позиции ± 5 мкм;
- дистанционно-управляемые шаговые перенесения инструмента от 0 до 5 мм в продольном направлении (головка пневматическая однокоординатная П52.507.003) в горизонтальной плоскости с минимальным шагом не более 1 мкм и максимальным не менее 10 мкм.
Устройство пневматическое для микроинъекции обеспечивает: - регулируемую подачу давления воздуха на выходе от 0 до 0,17мПа (от 0 до 1,7 кпс/см2);
- подачу рабочего давления от 0 до 0,6 мПа (от 0 до 6 кГм/см2), что обеспечивает введение микродоз водных растворов инъецируемых веществ в пределах от 10-5 до 1-12 мл.
Устройство поршневое для микроинъекции обеспечивает: - давление воздуха на выходе не менее 0,3 МПа (3 кГс/см);
- сброс давления на выходе (связь с атмосферой), что обеспечивает выдавливание микродозы водных растворов инъецируемых веществ в пределах от 10-5 до 10-10 мл из микропипетки с диаметром кончика от 1 мкм до 0,2 мкм.
Позиционер обеспечивает: - плавные безлюфтовые перемещения микроинструмента в трех взаимно перпендикулярных направлениях в диапазоне от 0 до 8 мм с погрешностью перемещения не более ± 3 мкм.
- установочные перемещения столика в стойке магнитного основания по вертикали на величину не менее 30 мм;
- установочные повороты инструментов в вертикальной плоскости от минус 15° до плюс 90°, в горизонтальной плоскости - на 360°;
- фиксацию на стальной плите с усилием сдвига не менее 6 кГс.
Столик с подставкой обеспечивает перемещение микроскопа по двум взаимно перепендикулярным направлениям в горизонтальной плоскости в пределах ±10 мм с погрешностью перемещения не более ± 0,3 мм. Основание комплекта обеспечивает крепление на нем столика с подставкой, а также фиксацию позиционеров с усилием сдвига не менее 60 н. КОМПЛЕКТ ПОСТАВКИВ комплект должны входить составные части и документация, приведенные в табл. 1: П52.935.056 Манипулятор пневматический
П52.935.060 Манипулятор механический
П52.935.061 Манипулятор шаговый однокоординатный
П52.954.076 Устройство для микроинъекции поршневое
П52.954.077 Устройство для микроинъекции пневматическое
П54.127.022 Экран
П54.135.018 Основание комплекта
П54.135.025-01 Позиционер
П56.124.018 Столик с подставкой
П56.124.019 Стол
П54.170.236 Комплект тары
Комплект эксплуатационных документов согласно ведомости П53.390.008 ЭД
См. также: Микрокузница - изготовление микроинструментов из стекла.
