Блок питания лампы ДРШ-250-3

Техническое описание и инструкция по эксплуатации

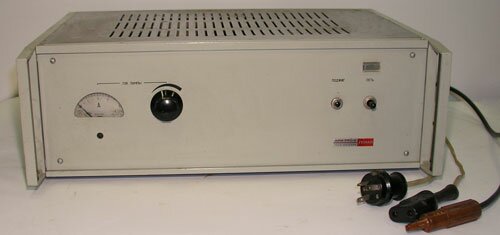

Блок питания ртутной лампы ДРШ
1. НАЗНАЧЕНИЕ

Блок питания предназначается для питания и поджига шаровой ртутно-кварцевой лампы сверхвысокого давления ДРШ-250-3.

Лампа является мощным концентрированным источником излучения в ультрафиолетовой и видимой областях спектра и используется как источник света в данных областях спектра в микроскопах «Люмам-Р», «Люмам-И» и др.

Блок питания изготавливается для работы в микроклиматических районах с умеренным климатом в лабораторных помещениях при температуре воздуха от 10 до 35° С, относительной влажности до 80% при температуре 20°C, атмосферном давлении (100±4) кПа (750±30) мм рт. ст. и для работы в макроклиматических районах как с сухим, так и с влажным тропическим климатом в лабораторных помещениях при температуре воздуха от 10 до 45°C, относительной влажности 80% при температуре 27°C.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Источник питания — сеть однофазного переменного тока напряжением 220 В, 50 Гц.

Режимы работы:

- пусковой (короткое замыкание нагрузки) — ток в диапазоне от 6,5 до 8 A;
- рабочий — ток в диапазоне от 3 до 4 А;
- форсированный — ток свыше 4 А.

Примечание. Снижение тока менее 3 А ведет к ухудшению стабильности работы лампы, увеличение тока более 4 А приводит к сокращению срока ее службы.

Электрическая прочность изоляции цепей сетевого питающего напряжения по отношению к корпусу обеспечивает отсутствие пробоев и поверхностных перекрытий.

Блок питания сохраняет свои электрические характеристики в течение 8 часов непрерывной работы.

Потребляемая мощность — не более 750 В·А.

3. СОСТАВ БЛОКА ПИТАНИЯ

В состав блока питания входят: элементы цепи питания лампы ДРШ-250-3 (трансформатор Ю-49.80.322 и дроссель Ю-43.15.645), элементы индикации (лампа и амперметр), элементы управления (переключатель, кнопка), элементы защиты от радиопомех и поджигающее устройство Ю-48.23.040.

4. УСТРОЙСТВО И РАБОТА БЛОКА ПИТАНИЯ

4.1. Принцип действия

Принцип действия блока питания основан на ограничении величины переменного тока реактивным сопротивлением (при этом активные потери мощности на балластном сопротивлении минимальны). В качестве регулируемого реактивного сопротивления использован дроссель.

4.2. Работа блока питания

Электрическая схема блока питания

Электрическая схема блока питания показана на рис.1. Блок питания рассчитан на работу от сети переменного тока напряжением 220 В, частотой 50 Гц (в экспортном исполнении — от сети напряжением 230 или 240 В, частотой 50 Гц). В зависимости от величины напряжения питания производится переключение отводов 1-2, 1-3, 1-4 трансформатора соответственно.

Подключение блока питания к сети осуществляется посредством штепсельного разъема Ш1. Питание на первичную обмотку трансформатора Тр подается через переключатель В1, предохранитель Пр и дроссель Др. Напряжение на лампу ДРШ-250-3 поступает со вторичной обмотке трансформатора через амперметр ИП и разъем Ш2.

Поджиг лампы осуществляется подачей высокого на пряжения на поджигающий электрод от поджигающего устройства Ю-48.23.040 путем кратковременного нажатия кнопки Кн ПОДЖИГ.

Блок питания обеспечивает нормальный и форсированный режимы работы лампы ДРШ-250-3.

Контроль за режимом работы лампы обеспечивается амперметром ИП.

Конденсаторы С1, С2, СЗ подавляют возникающие при работе лампы радиопомехи.

В целях обеспечения безопасности корпус блока питания заземляется.

Приложение 1

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ЭЛЕКТРИЧЕСКОЙ СХЕМЕ БЛОКА ПИТАНИЯ

R2 Резистор МЛТ-0,5-430 кОм±20%
C1, C2 Конденсатор МБГЧ-1-2 А-250В-0.5 мкФ±10%
C3 Конденсатор БМТ-2-400В-0,047 мкФ±10%
B1 Переключатель П2Т-3
Др Дроссель Ю-43.15.645
ИП Амперметр Э8021, 50 Гц, 0—10 А
Кн Кнопка малогабаритная КМД1-1
Л Лампа ТН-0,3-3, цоколь Е10/13
Тр Трансформатор Ю-49.80.322
Ш1 Вилка штепсельная с проводом Ю-48.31.240-04
Ш2 Розетка приборная двухполюсная У-4
Ш3 Розетка штепсельная 220 В 6 А Ю-28.84.226
Ш4 Штеккер Ю-48.43.934
У Устройство поджигающее Ю-48.23.040
ПР Предохранитель ПЦ-30 10 А

4.3. Устройство блока питания

Блок питания показан на рис. 2 и 3. Конструктивно блок питания оформлен в каркас универсальной модульной конструкции с габаритными размерами 770x492x380 мм.

На шасси блока питания расположены силовой трансформатор Тр, дроссель Др, конденсаторы С1, С2, СЗ и поджигающее устройство Ю-48.23.040.

На лицевой панели блока питания расположены выключатель питания СЕТЬ, регулятор ТОК ЛАМПЫ дросселя, кнопка ПОДЖИГ, амперметр, сигнальная лампа.

На задней панели блока питания размещены шнур вилкой Ш1 СЕТЬ для включения блока питания в сеть, шнур с приборной розеткой Ш2 НАГРУЗКА для подключения лампы ДРШ-250-3, розетка ШЗ КОНТРОЛЬ, высоковольтный кабель со штеккером Ш4 ПОДЖИГ, клемма ЗЕМЛЯ, предохранитель 10 А.

5. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ БЛОКА ПИТАНИЯ

5.1. Схема питания лампы ДРШ-250-3

Для согласования нагрузки с питающей сетью и разделения нагрузки от сети (с целью обеспечения безопасности обслуживающего персонала) использован понижающий трансформатор Тр (см. рис. 1). Напряжение переменного тока частотой 50 Гц со вторичной обмотки трансформатора через амперметр ИП и разъем Ш2 подается на рабочие электроды лампы ДРШ-250-3.

Дроссель Др ограничивает пусковой ток лампы в пределах 6,5—8 А.

Плавная регулировка тока лампы осуществляется путем изменения величины воздушного зазора дросселя (вращением рукоятки ТОК ЛАМПЫ).

5.2. Поджигающее устройство Ю-48.23.040

Электрическая схема поджигающего устройства

Электрическая схема поджигающего устройства показана на рис. 4.

Устройство предназначено для создания начальной ионизации газа в газоразрядных лампах сверхвысокого давления. При подаче на вход поджигающего устройства переменного напряжения 220 В, 50 Гц (нажатием кнопки Кн ПОДЖИГ (см. рис. 1), в течение отрицательного полупериода накопительный конденсатор С2 заряжается через диод Д1 до величины амплитудного значения напряжения сети (см. рис. 4). В течение положительного полуперид напряжение через цепь задержки, состоящую из резисторов НЗ, Ш и конденсатора СЗ, запускает тиристор ПП2, который подает импульс тока управления на тиристор ПП1.

После запуска тиристора ПП1 замыкается цепь последовательного LC-контура, состоящего из конденсатора С2 и обмотки 3-4 трансформатора Тр1. В выходной цепи высоковольтного трансформатора возникают затухающие высокочастотные колебания с амплитудой порядка 10 кВ. Все элементы поджигающего устройства расположены на основании из прессматериала и закрыты изоляционной защитной крышкой. Высоковольтный трансформатор Тр1 выполнен на сердечнике, собранном из трех колец М600НН-8, К40Х25Х7Д и залит компаундом.

Выход поджигающего устройства соединяется с нагрузкой высоковольтным кабелем. Один конец кабеля припаивается к лепестку 1 трансформатора Тр1, пропущенному через отверстие в основании устройства, а другой, заканчивающийся штеккером Ш4, подключается к гнезду фона-, в котором крепится лампа ДРШ-250-3. Штеккер имеет усиленную изоляцию.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ БЛОКА ПИТАНИЯ

При работе с блоком питания следует соблюдать правила техники безопасности, установленные для обслуживания установок с напряжением до 1000 В.

При нажатии кнопки ПОДЖИГ, расположенной па передней панели, на выходе поджигающего устройства создается напряжение более 10 кВ. При проверке режима и параметров поджигающего устройства следует соблюдать правила техники безопасности, установленные для обслуживания установок с напряжением свыше 1000 В.

Запрещается работать при снятой с поджигающего устройства крышке.

Перед работой необходимо проверить заземление блока питания.

В блоке питания элементы находятся под напряжением, опасным для жизни, поэтому запрещается производить все виды ремонтных и эксплуатационных работ без отключения блока питания от сети.

Инструмент для ремонта и регулировки должен быть с изолированными ручками.

7. ПОДГОТОВКА К РАБОТЕ

7.1. Подсоединить шнур питания лампы (розетка НАГРУЗКА) к гнезду фонаря лампы.

7.2. Подсоединить высоковольтный кабель (штеккер ПОДЖИГ) к гнезду фонаря лампы.

7.3. Включить шнур питания (вилка СЕТЬ) в сеть.

8. ПОРЯДОК РАБОТЫ

8.1. Включить переключатель СЕТЬ в положение ВКЛЮЧЕНО, при этом на основные электроды лампы подается переменное напряжение 120 В, 50 Гц, о чем сигнализирует сигнальная лампа.

8.2. Нажать кнопку ПОДЖИГ и держать ее нажатой до возникновения дугового разряда, но не более 10—15 секунд (при этом амперметр, расположенный на лицевой панели блока, фиксирует появление пускового тока величиной 6,5—8 А).

8.3. Отпустить кнопку ПОДЖИГ после возникновения дугового разряда, т.е. отключить поджигающее устройство.

8.4. Установить величину рабочего тока вращением рукоятки ТОК ЛАМПЫ дросселя через 10—15 минут после запуска лампы.

Величина рабочего тока выбирается в диапазоне от 3 до 4 А в зависимости от требуемой освещенности объекта.

9. ОСНОВНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность | Причина неисправности | Метод устранения
При включении переключателя B1 в положение ВКЛЮЧЕНО не зажигается сигнальная лампа Л | Нет контакта в шнуре питания (вилка Ш1 СЕТЬ); Перегорел предохранитель | Проверить шнур питания (вилка Ш1 СЕТЬ); Заменить предохранитель
При нажатии кнопки Кн ПОДЖИГ амперметр показывает кратковременное появление пускового тока лампы | Не отрегулирован воздушный зазор дросселя Др; Нет контакта в соединениях | Установить больший пусковой ток лампы (рукоятку ТОК ЛАМПЫ вращать по часовой стрелке до упора); Проверить контакты в шнуре питания лампы (розетка Ш2 НАГРУЗКА)
При нажатии кнопки Кн ПОДЖИГ амперметр не показывает даже кратковременных всплесков пускового тока лампы | Дефект лампы ДРШ-250-3. Нет контакта в высоковольтном кабеле | Сменить лампу. Проверить высоковольтный кабель (штеккер Ш4 ПОДЖИГ).
Приложение 2

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ЭЛЕКТРИЧЕСКОЙ СХЕМЕ ПОДЖИГАЮЩЕГО УСТРОЙСТВА

Позиционное обозначение | Наименование
R1 Резистор МЛТ-0,5-10 кОм±10%
R2 Резистор МЛТ-0,5-300 Ом±10%
R3* Резистор МЛТ-2-43кОм±10%
R4 Резистор МЛТ-2-20кОм±10%
C1, C2 Конденсатор МБГЧ-1-2 А-250 В-0,5 мкФ±10%
C3 Конденсатор МБМ-500 В-0,25 мкФ±10%
Д1 Диод КД105Г
ПП1 Тиристор КУ202М
ПП2 Тиристор КН102Ж
Тр1 Трансформатор Ю-49.89.108

При подборе резистора R3* значение сопротивления выбирать из ряда: 20, 30, 51, 62, 82 кОм.

См. также: Микроскопы ЛЮМАМ.
