Универсальный иономер ЭВ-74
Паспорт

Паспорт инструкция к иономеру универсальному ЕВ 74
г.Гомель, Завод измерительный приборов. 1981

УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ!

При пользовании настоящим паспортом просим Вас руководствоваться следующими уточнениями:

1. При измерении pH (или pX других одновалентных катионов) необходимо нажать следующие кнопки: «АНИОНЫ/КАТИОНЫ», «рХ», необходимого диапазона измерения («—1—19», «—1—4», «4—9», «9—14» или «14—19»). Кнопку «X'/X"» необходимо оставить отжатой, переключатель рода термокомпенсации «Ручн.-авт.» на задней панели прибора необходимо установить в положение, соответствующее виду термокомпенсации (ручная или автоматическая). Кнопку «t» необходимо нажимать только в случае установки температуры раствора ручным термокомпенсатором, но при этом кнопка «рХ» должна быть отжата и нажата кнопка любого узкого диапазона измерения («—1+4», «4+9», «9+14», «14—19»).

2. При работе с прибором отсчет показаний при диапазонах «—1+4» и «—1+19» рН следует производить по шкалам показывающего прибора иономера с соответствующей оцифровкой. При работе на других диапазонах при отсчете следует пользоваться шкалой «0+5», показания которой необходимо суммировать со значением нижнего предела выбранного диапазона измерения (4, 9 или 14 рХ).

3. При настройке иономера по п.9.3.1,в необходимо учитывать особенность, заключающуюся в том, что настройка иономера проводится по разности рХ контрольных (стандартных) растворов, при этом значение рХ первого раствора (вне зависимости от его значения) предварительно устанавливается на нижний предел диапазона «—1+4» (нуль шкалы «0+5»), который и принимается за нуль для отсчета разности рХ контрольных растворов. Так, например, если разность значения рХ контрольных растворов составляет 3 рХ, то стпелку показывающего прибора необходимо установить на отметку «3» шкалы «0+5» (при нажатой кнопке «—1+4»), а если эта разность составляет 7 рН, то стрелку необходимо установить на отметку «2» шкалы «0+5» (при нажатой кнопке «4+9»), поскольку 5 рХ уже скомпенсировано предшествующим диапазоном измерения. Дальнейшую проверку, проводить по п. 9.3.1, г и далее по тексту паспорта.

4. Органы, настройки («Температура раствора», «Калибровка», «Крутизна» и «рНи») выполнены на переменных резисторах с высокой разрешающей способностью типа СП5—35Б, которые имеют две зоны регулировки: грубую и плавную. При переходе из одной зоны в другую необходимо несколько изменить усилие для поворота оси резистора. Диаграмма работы этих резисторов приведена в приложении 8 паспорта иономера ЭВ-74.

5. Перемычка между гнездами «2V» и «20mV» предназначена только для транспортирования иономера. При эксплуатации прибора эту перемычку необходимо снять.

6. В связи со сложностью принципиальной схемы иономера его градуировку рекомендуется производить специализированными ремонтными организациями с последующей государственной или ведомственной поверками.

1. НАЗНАЧЕНИЕ

Универсальный иономер ЭВ-74 предназначается для определения в комплекте с ионоселективными электродами активности одно- и двухвалентных анионов и катионов (величины pX) в водных растворах, а также для измерения окислительно-восстановительных потенциалов (величины Еh) в этих же растворах.

Иономер может использоваться также в качестве высокоомного милливольтметра.

При работе с блоком автоматического титрования прибор может быть использован для массового однотипного титрования.

Иономером ЭВ-74 можно производить измерения как методом отбора проб, так и непосредственно в лабораторных установках.

Иономер предназначен для применения в лабораториях научно-исследовательских учреждений и промышленных предприятий.

По устойчивости к климатическим воздействиям иономер соответствует 2-й группе по ГОСТ 22261—76; иономеры, предназначенные для поставки в страны с тропическим климатом, соответствуют исполнению Т категории 4.1 по ГОСТ 15150—69

Иономер универсальный ЭВ 74

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Пределы измерения величины pX преобразователем от минус 1 до плюс 19 pX с диапазонами: -1—4 рХ, 4—9 рХ, 9—14 рХ, 14—19 рХ   и широким диапазоном: -1—19 рХ.

Пределы измерения величины рХ иономером и вид иона определяются типом применяемого в комплекте с иономером измерительного электрода.

2.2. Пределы измерений величины Eh (э.д.с.) преобразователем от минус 100 до плюс 1900 мВ и от плюс 100 до минус 1900 мВ с диапазонами:

—100 ÷ 400 мВ или 100 ÷ -400 мВ
400 ÷ 900 мВ или -400 ÷ -900 мВ
900 ÷ 1400 мВ или -900 ÷ -1400 мВ
1400 ÷ 1900 мВ или -1400 ÷ -1900 мВ

и широким диапазоном: —100 ÷ 1900 мВ или 100 ÷ -1900 мВ.

2.3. Преобразователь в режиме измерения рХ обеспечивает работу в комплекте со следующими электродными системами:

а) системы с нормированными значениями координаты изопотенциальной точки Eи и pXи (например, системы со стеклянными измерительными электродами для измерения рН, рNа, рК и др.) с характеристикой, определяемой уравнением: Е=Еи+[S20+α(t-20)](рХ-рХи), (1)   где E — э.д.с. электродной системы, мВ; S20 — крутизна характеристики электродной системы при температуре 20ºC, мВ/рХ; t— температура раствора, °С; Еи и рХи — координаты изопотенциальной точки электродной системы, мВ и рХ соответственно; α— температурный коэффициент крутизны, равный 0,1984 для одновалентных ионов, и 0,992 для двухвалентных ионов.

Значения S20, t, Еи и РХи, реализуемые в преобразователе, приведены в табл. 1.

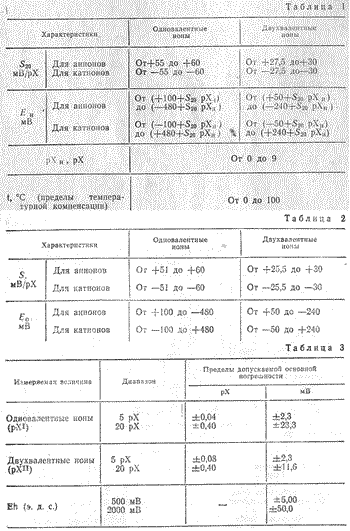

Таблицы 1-3

б) системы, не имеющие нормированных значений координат изопотенциальной точки (например, системы с мембранными измерительными электродами для измерения рJ, рСl, рСN и др.), с характеристикой, определяемой уравнением: Е=Е0 + S · рХ, (2) где Е0 — э.д.с. электродной системы при рХ=0, мВ; S — крутизна характеристики электродной системы, мВ/рХ.

Значения Е и S, реализуемые в преобразователе, приведены в табл. 2.

2.4. Преобразователь в режиме милливольтметра обеспечивает работу с электродными системами для измерения Еh, а также (по калибровочным графикам) с электродными системами для измерения рХ с характеристиками, неудовлетворяющими требованиям п. 2.3.

2.5. Преобразователь обеспечивает работу с системами, имеющими электрическое сопротивление цепи измерительного электрода, — не более 1000 МОм, цепи вспомогательного электрода — не более 20 кОм.

2.6. Предел допускаемой основной погрешности преобразователя соответствует значениям, приведенным в табл. 3.

Предел допускаемой основной погрешности иономера при измерении рН по образцовым буферным растворам 2-го разряда составляет ±0,05 рН.

2.7. Пределы допускаемых дополнительных погрешностей преобразователя, вызываемые отклонением условий эксплуатации от нормальных, не превышают значений, приведенных а табл. 4. Нормальные условия эксплуатации и пределы изменения условий эксплуатации приведены в той же таблице.

2.8. Время установления показаний преобразователя (t уст.) не превышает значения, определяемого по формуле: t уст. =(5+10R) с, (3) где R— численное значение внутреннего сопротивления источника э.д.с., ГОм.

2.9. Стабильность преобразователя, приведенная ко ВХОДУ, за 8 часов непрерывной работы не хуже ±1 мВ.

Флуктуации выходного напряжения, приведенные ко входу, не более ±0,5 мВ.

2.10. Выходные напряжения преобразователя при установке стрелки показывающего прибора на конец шкалы равны:

а) на гнездах «2V»—2,00±0.05В в диапазоне 20 рХ (2000 мВ) при показании прибора 14 рХ;

б) на гнездах «20мV» — 20,0±0,2 мВ — на всех диапазонах.

2.11. Мощность, потребляемая иономером, не превышает 50 В·А, в том числе преобразователем — 15 В·А.

2.12. Габаритные размеры, мм, не более:

а) преобразователя ............ 365×230×260
б) подставки в сборе ........... 260×260×500

2.1.3. Масса иономера не более 15 кг, в том числе преобразователя не более 7 кг.

3. КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят: иономер ЭВ-74 — 1 шт., комплект ЗИП — 1 компл., паспорт — 1 шт.

Состав комплекта ЗИП должен соответствовать табл. 5.

Для экспортного и тропического исполнений комплект ЭВ-74 поставляется в соответствующем исполнении.

Дополнительно к электродам, входящим в комплект ЭВ-74, потребитель за отдельную плату может заказать электроды других типов.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Общие сведения

Для измерения активности одно- и двухвалентных ионов в растворах используется электродная система с ионоселективными измерительными электродами и преобразователь.

Электродвижущая сила электродной системы зависит от активности соответствующнх ионов в растворе и определяется уравнениями (1) или (2).

Значение рХ контролируемого раствора определяется измерением э.д.с. электродной системы с помощью преобразователя, шкала которого проградуирована в единицах рХ. Градуировочные значения э.д.с, могут быть вычислены при помощи уравнений (1) и (2).

4.2. Принцип действия и схема преобразователя иономера

Работа иономера основана на преобразовании э.д.с. электродной системы в постоянный ток, пропорциональный измеряемой величине. Преобразование э.д.с. электродной системы в постоянный ток осуществляется высокоомным преобразователем автокомпенсационного типа.

Элементарная схема рХ-метра

Электродвижущая сила Ех электродной системы (рис. 1) сравнивается с падением напряжения на сопротивлении R, через которое протекает ток Iвых. усилителя. Падение напряжения U вых.на сопротивлении R противоположно по знаку электродвижущей силе Ех на вход усилителя подается напряжение: Uвх. =Eх—Uвых. =Eх—Iвых.×R (4)



При достаточно большом коэффициенте усиления напряжение Uвых. мало отличается от э.д.с. электродной системы Sx благодаря этому ток, протекающий через электроды в процессе измерения, весьма мал, а ток Iвых. протекающий через сопротивление R, пропорционален э.д.с. электродной системы, т.е. рХ контролируемого раствора.

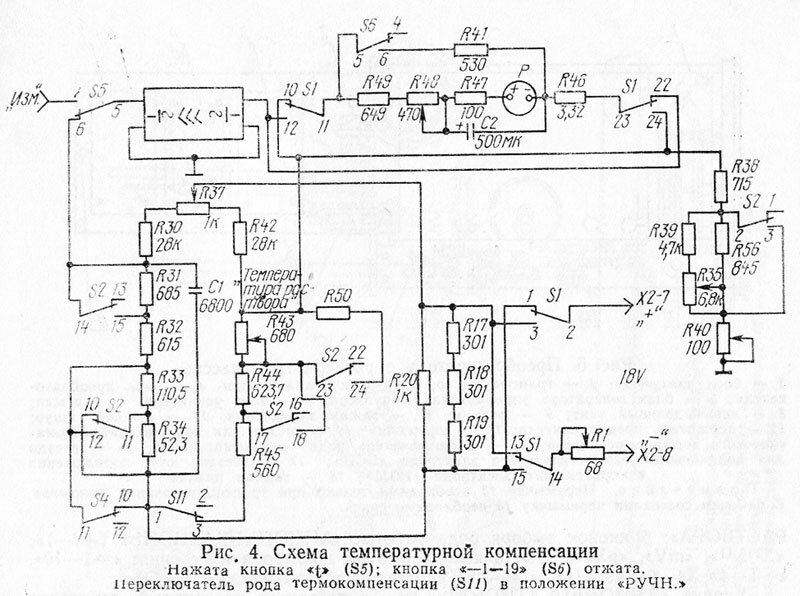

Полная схема преобразователя приведена в приложении 7. Упрощенные схемы работы преобразователя в режимах измерения рХ, Еh и температурной компенсации приведены на рис. 2 , 3 и 4 .

4.3. Конструкция иономера ЭВ-74

Иономер состоит из преобразователя и подставки, предназначенной для крепления электродов и установки сосудов с контролируемым раствором.



4.3.1. Преобразователь.

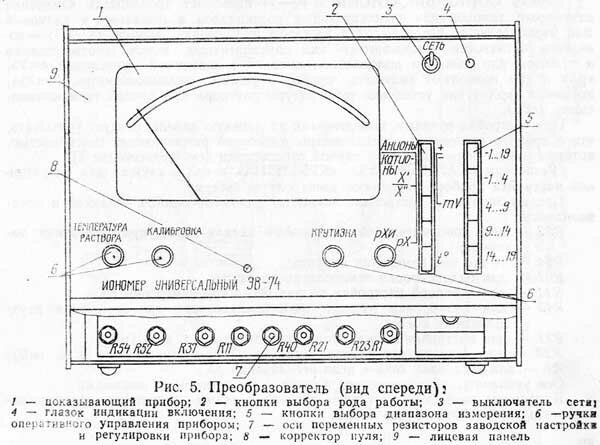

Рис.5. Преобразователь иономера ЭВ-74, вид спереди

Общий вид преобразователя и элементы его конструкции показаны на рис. 5 и 6.

Для удобства монтажа и обслуживания при ремонте наклонная лицевая панель 9 (рис. 5) укреплена таким образом, что при снятии задней стенки и нижней планки она может быть откинута вперед после откручивания 2 винтов.

На лицевой панели располагаются органы оперативного управления и показывающий прибор 1. Органы заводской настройки и регулировки 7 расположены под лицевой панелью.

На шкале показывающего прибора имеются следующие оцифровки: «—1—19» для измерения на широком диапазоне и «0—5» для измерения на узких диапазонах (показания прибора суммируются со значением, соответствующим началу диапазона). Для удобства диапазон «—1—4» имеет дополнительную оцифровку.

Для установки температуры измеряемого раствора имеется оцифровка «0—100».

К органам оперативного управления относятся: тумблер «СЕТЬ», ручки переменных резисторов «КАЛИБРОВКА», «КРУТИЗНА», «рХи» и «ТЕМПЕРАТУРА РАСТВОРА»; 5 кнопок выбора рода работы: «АНИОНЫ/КАТИОНЫ (+/—)», «Х'/Х"», «mV», «рХ» и «t°»; 5 кнопок выбора диапазона измерения: «—1—19», «—1—4», «4—9», «9—14», «14—19»; корректор показывающего прибора. Кнопка «АНИОНЫ/КАТИОНЫ (+/—)» позволяет производить измерение активности анионов или положительных потенциалов в отжатом к катионов или отрицательных потенциалов в нажатом положениях, кнопка «Х'Х"» — измерение активности одновалентных или двухвалентных ионов соответственно в отжатом или нажатом положениях; кнопки с зависимой фиксацией «mV», «рХ» и «t°» позволяют включить прибор в режим милливольтметра («mV»), иономера («pX») или установки температуры раствора при ручной термокомпенсации («t°»).

При настройке ручками, выведенными на лицевую панель, следует учитывать, что в приборе применены потенциометры с высокой разрешающей способностью, которые имеют зоны плавной и грубой регулировки (см. приложение 8).

Резисторы «КАЛИБРОВКА», «КРУТИЗНА» и «pH» служат для оперативной настройки прибора на данную электродную систему.

Органы заводской настройки закрыты опломбированной планкой и предназначены:
R52 — для дополнительной подстройки начала шкал при измерении катионов;
R54 — то же при измерении анионов;
R37 — для балансировки температурного моста;
R11 — для основной настройки начала шкал при измерении рХ;
R40 — для калибровки ручного термокомпенсатора при измерении двухвалентных ионов;
R21 — для настройки начала шкал при измерении э.д.с. (мВ);
R23 -— для регулировки размаха (крутизны) при измерении э.д.с. (мВ);
R1 — для установки тока в цепи регулировки рХи.

Оси указанных потенциометров фиксируются цанговыми зажимами.

К органам заводской настройки относятся также резисторы, расположенные на плате измерительного блока:
R48 — для подстройки показывающего прибора на диапазоне «—1—19»;
R35 — для калибровки ручного термокомпенсатора при измерении одновалентных ионов.

Элементы внешних соединений расположены на задней планке 18 (рис. 6).

Перемычка 13, замыкающая клеммы показывающего прибора в рабочем состоянии, должна быть снята.

Для доступа внутрь прибора необходимо снять заднюю стенку, отвернув 3 винта. После снятия задней стенки и отвинчивания винта 8 шасси 7 может свободно поворачиваться вокруг вертикальной оси. Расположение отдельных узлов прибора на шасси показано на рис. 6.

4.3.2. Подставка.

Подставка (рис. 7) состоит из основания, на котором закрепляется труба. На трубе закрепляются два кронштейна 8 и 9, которые могут регулироваться по высоте.

На кронштейне 8 закрепляются держатели электродов 4 или 12, последний служит крышкой термостатированной ячейки. Кронштейн 9 может поворачиваться вокруг вертикальной оси. На нем закрепляются столик или упор термостатированной ячейки.

Для того чтобы сменить раствор, необходимо приподнять стаканчик и отвести столик в сторону.

Термостатированная ячейка выполнена в виде двух цилиндрических стаканов, полость между которыми с помощью двух штуцеров соединяется резиновыми шлангами с лабораторным термостатом.

В ячейку помещается сосуд с контролируемым раствором. При измерениях ячейка помешается на упор 13, плотно прижимающий ее к крышке.

Термостатированную ячейку можно использовать только при наличии лабораторного термостата.

В комплект поставки входит магнитная мешалка.

5. ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

Принципиальная схема прибора включает измерительную схему и три блока: преобразователь, усилитель и блок стабилизации.

Измерительная схема обеспечивает настройку прибора в соответствии с характеристикой применяемой электродной системы.

Блок преобразователя состоит из генератора управляющих импульсов частотой 25 Гц (микросхемы 2-МС1 и 2-МС2) и собственно преобразователя: статического фоторезистивного модулятора (фоторезистор ФР и светодиод ИД).

Входной высокоомный каскад усиления выполнен на полевом транзисторе 1-Т1.

Основное усиление сигнала осуществляется усилителем (микросхема 3-МС1), а демодуляция — синхронным детектором (микросхема 3-А-ГС2). Выходкой каскад усиления выполнен на двух транзисторах (3-Т2 и 3-ТЗ).

Питание прибора производится от стабилизированных выпрямителей (транзисторы 5-Т1, 5-Т2, 5-ТЗ, 5-Т4).

6. РАСПАКОВКА

6.1. При получении прибора следует вскрыть упаковку и убедиться в сохранности упакованных изделий. Необходимость этого вызывается наличием в комплекте ЗИП бьющихся стеклянных деталей и электродов, заполненных растворами. Разрушение электродов при небрежной транспортировке может привести к порче упакованных вместе с ними других изделий.

6.2. Распакованный прибор следует выдержать при температуре 20±5°С и относительной влажности до 80% в течение суток, после чего можно приступить к подготовке прибора к работе.

7.УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

7.1. К работе с прибором допускается персонал, изучивший настоящий паспорт, действующие правила эксплуатации электроустановок и правила работы с химическими растворами.

7.2. Прибор и мешалка в процессе эксплуатации должны быть надежно заземлены.

7.3. Во время профилактических работ и ремонта прибор должен быть отключен от сети.

8. ПОДГОТОВКА К РАБОТЕ

8.1. Общие указания

Выбор измерительных электродов зависит от вида измеряемого иона, пределов и температуры измерения. Измерительные электроды подключаются к гнезду «ИЗМ.» прибора непосредственно или с помощью переходного штекера, входящего в комплект ЗИП. В качестве электрода сравнения используется вспомогательный электрод ЭВЛ-1МЗ (хлорсеребряный), который подключается к гнезду «ВСП.».   Автоматический термокомпенсатор ТКА-5 Автоматический термокомпенсатор подключается к разъему «ТЕРМОКОМПЕНСАТОР».

При использовании электродов, чувствительных к ионам калия или хлора, на вспомогательный электрод устанавливается специальный электролитический ключ 8 (табл. 5), заполняемый раствором согласно указаниям паспортов на электроды.

8.2. Подготовка прибора к работе

Перед началом работы прибор и магнитная мешалка обязательно заземляются. Проверяется и при необходимости устанавливается механический нуль показывающего прибора. Переключатели прибора устанавливаются в положение «t°» и «—1—19», после чего прибор включается в сеть и прогревается в течение 30 минут.

В зависимости от вида измерений выбираются необходимые электроды и принадлежности и собирают подставку согласно рис. 7.

Подготовку электродов производят в соответствии с указаниями, изложенными в паспортах на электроды.

9. ПОРЯДОК РАБОТЫ

9.1. Общие указания

9.1.1. При эксплуатации прибора для его калибровки применяются контрольные растворы. При измерении pH в качестве контрольных используются стандартные буферные растворы (в дальнейшем все растворы названы контрольными).

Необходимо учесть, что при длительном хранении или многократном использовании контрольные растворы портятся и необходимо стремиться работать со свежеприготовленными растворами.

9.1.2. Перед погружением в раствор электроды необходимо промывать дистиллированной водой и удалять затем остатки воды фильтровальной бумагой.

9.1.3. Температурная компенсация используется при измерении рХ электродными системами с нормированными значениями координат изопотенциальной точки Еи, рХ и.

Ручная термокомпенсация используется при постоянной температуре растворов, автоматическая — при изменяющейся температуре. При настройке и в процессе измерения следует использовать один и тот же вид термокомпенсации.

9.1.4. Во всех случаях, когда измерение непосредственно не производится, должна быть нажата кнопка «V», при этом переключатель «ТЕРМОКОМПЕНСАТОР» 15 (рис. 6) должен находиться в положении «РУЧН.» или в положении «АВТ.» при подключенном автоматическом термокомпенсаторе.

9.1.5. Отсчет показания производить после его установления, время которого зависит от буферной емкости растворов. Обычно время установления показаний не превышает 3 мин, однако в некоторых растворах оно может достигать10 мин. При использовании автоматического термокомпенсатора отсчет производить не ранее чем через 3 мин.

9.1.6. Температурная компенсация действует на всех диапазонах измерения рХ.

Для установки температуры раствора при ручной термокомпенсации необходимо:

а) переключатель «ТЕРМОКОМПЕНСАТОР» установить в положение «РУЧН.»;
б) нажать КНОПКУ одного из диапазонов измерения, кроме «—1—19»;
в) нажать кнопку «t°» и ручкой «ТЕМПЕРАТУРА РАСТВОРА» установить стрелку показывающего прибора на значение по шкале 0—100 в соответствии с измененной температурой раствора.

9.2. Измерение окиcлительно-восстановительного потенциала (Еh) э.д.с. электродных систем и других источников:

а) погрузить электроды в стаканчик с раствором;
б) нажать кнопку «mV» и кнопку выбранного диапазона измерений;
в) нажать (—) или отжать (+) кнопки «АНИОНЫ/КАТИОНЫ (+/—)» в зависимости от полярности измеряемого напряжения;
г) после установления показаний снять отсчет.
9.3. Настройка и измерение рХ

Перед измерением рХ иономер должен быть настроен на данную электродную систему по одной из изложенных ниже методик.

9.3.1. Настройка иономера для работы с электродными системами, имеющими нормированные значения координат изопотенциальной точки Е и , рХи .

Для настройки необходимы три раствора (см. стандарт-титры, или фиксаналы): контрольный раствор А с минимально возможным значением рХ и температурой 20°С, контрольный раствор В с максимально возможным значением рХ и температурой 20°С и контрольный раствор С со значением рХ, максимально удаленным от координаты рХ и применяемой электродной системы, и температурой, близкой к предельному значению температуры контролируемого раствора. рХ растворов Л и В должны лежать в диапазоне измерений (линейности) применяемой электродной системы, а значение рХ одного из них предпочтительно иметь близким к рХ (ил:.; диапазону рХ) контролируемого раствора. В качестве раствора С можно использовать один из растворов A или B (с рХ более удаленным от рХи) с температурой, указанной для раствора С.

Настройку иономера производят в такой последовательности:

а) выбирают род температурной компенсации, при ручной термокомпенсации устанавливают ручку «ТЕМПЕРАТУРА РАСТВОРА» в положение, соответствующее температуре раствора А. Температура раствора должна измеряться и устанавливаться с точностью 0,5°С;

б) погружают электроды в раствор A и ручкой «КАЛИБРОВКА» устанавливают стрелку показывающего прибора на начальную отметку на диапазоне«—1—4»;

в) после промывки и удаления воды погружают электроды в раствор В и ручкой «КРУТИЗНА» устанавливают стрелку показывающего прибора на отметку, соответствующую разности значений рХ растворов В и А на соответствующем диапазоне;

г) ручкой «КАЛИБРОВКА» устанавливают стрелку показывающего прибора на значение, соответствующее рХ раствора В.

Примечание. Настройку по растворам А и В допускается производить методом последовательных приближений, устанавливая последовательно несколько раз сначала ручкой «КАЛИБРОВКА» значение рХ раствора А, а затем ручкой «КРУТИЗНА» значение рХ раствора В. Настройку производят до получения допускаемой погрешности показаний в обоих растворах;

д) погружают электроды в раствор С, устанавливают (при ручной термокомпенсации) ручку «ТЕМПЕРАТУРА РАСТВОРА» в положение, соответствующее температурой раствора С, и ручкой «рХи» устанавливают стрелку показывающего прибора на значение рХ раствора С при данной температуре;

е) настройку иономера для измерения pХ растворов с постоянной температурой рекомендуется производить по двум растворам А и В, имеющим ту же температуру, что и контролируемый раствор.

9 3.2. Настройка иономера для работы с электродными системами, не имеющими нормированных значений координат изопотенциальной точки Еи и рХи

Настройку в этом случае производят по двум растворам А и В, имеющим ту же температуру, что и контролируемый раствор. Переключатель рода термокомпенсации должен находиться в положении «РУЧН.» Следует учесть, что температурная компенсация в рассматриваемом случае не осуществляется, а ручка «ТЕМПЕРАТУРА РАСТВОРА» может быть использована для дополнительного расширения пределов регулировки переменного резистора «КРУТИЗНА». Поэтому ручку «ТЕМПЕРАТУРА РАСТВОРА» следует установить в крайнее левое, положение. Аналогично в крайнее левое положение следует установить ручку «рХи » произвести настройку в такой последовательности:

а) погружают электроды в контрольный раствор А с минимальным значением рХ и ручкой «КАЛИБРОВКА» устанавливают стрелку показывающего прибора на начальную отметку на диапазоне «—1—4»;

б) после промывки и удаления воды погружают электроды в раствор В с максимальным значением рХ и ручкой «КРУТИЗНА» устанавливают стрелку показывающего прибора на отметку, соответствующую разности значений рХ растворов В и А. Если пределов регулировки ручкой «КРУТИЗНА» недостаточно, то используют ручку «ТЕМПЕРАТУРА РАСТВОРА»;

в) ручкой «КАЛИБРОВКА» устанавливают стрелку показывающего прибора на значение, соответствующее рХ раствора В.

Примечания: 1. Допускается производить настройку методом последовательных приближений (см. примечание к п. 9.3.1, г).

2. В случае невозможности настройки по указанной в п.9.3.2 методике измерения следует производить в режиме «mV» (п. 9.2.) при помощи калибровочного графика, который строится для каждого электрода и температуры раствора.

9.3.3. Измерение рХ производят после настройки иономера. Электроды должны быть тщательно промыты от остатков контрольного раствора и осушены фильтровальной бумагой.

При измерениях электродами с нормированными значениями Еи и рХи при ручной термокомпенсации необходимо ручкой «ТЕМПЕРАТУРА РАСТВОРА» установить измеренное значение температуры раствора с точностью 0,5°С.

10. ИЗМЕРЕНИЕ ПАРАМЕТРОВ, ПРОВЕРКА, НАСТРОЙКА И ГРАДУИРОВКА ПРИБОРА

10.1. Вспомогательные устройства и приборы

Для проверки и градуировки иономера необходимы следующие приборы и устройства;

1. Имитатор электродной системы, например И-02(И-01);
2. Потенциометр постоянного тока класса 0,01, например Р37-1, — 2 шт.;
3. Магазин сопротивлений класса 0,2, например РЗЗ; ;
4. Авометр или электронный вольтметр, например АВО-5М1 или ВК.7-9;
5. Гальванометр с чувствительностью не ниже 1-10-7 А/дел;
6. Лабораторный автотрансформатор с вольтметром переменного тока 250 В класса 0,5;
7. Автоматический самопишущий потенциометр КСП4 класса 0,25 с верхним пределом измерения не более 20 мВ.

Допускается применение других аналогичных приборов с метрологическими характеристиками не хуже приведенных выше. Указанный комплект приборов используется также для проверки иономера.

10.2. Проверка и градуировка прибора

10.2.1. Схема соединений для проверки основных характеристик, настройки и градуировки преобразователя приведена на рис. 8.

Перед проверкой преобразователя на шкалах рХ должна производиться его настройка на расчетные значения э. д. с. в соответствии с формулой (1) (п.2.3) для применяемой электродной системы. Таблица значений а. д. с. Для системы с .Ей =0 и рХ и =7 приведена в приложении 3.

10.2.2. Проверка, настройка и градуировка преобразователя должны производиться при напряжении питания 220±4,4 В после 30-минутного прогрева при сопротивлении в цепи измерительного электрода R изм.=500 МОм, сопротивлении в цепи вспомогательного электрода Rвсп.=10 кОм, отсутствии э. д. с. между корпусом преобразователя и землей. Температура окружающего воздуха должна быть 20±5°С.

10.2.3. Настройку преобразователя на данную электродную систему производят следующим образом:

а) устанавливают на магазине сопротивление, соответствующее температуре 20°С (приложение 1), а переключатель «ТЕРМО КОМПЕНСАТОР» устанавливают в положение «АВТ.»;
б) подают на вход преобразователя от потенциометра напряжение, соответствующее значению минус 1 рХ при температуре 20°С;
в) ручкой «КАЛИБРОВКА» устанавливают стрелку показывающего прибора на начальную отметку шкалы (на диапазоне «—1—4»);
г) подают на вход преобразователя напряжение, соответствующее значению 19 рХ при температуре 20°С;
д) ручкой «КРУТИЗНА» устанавливают стрелку показывающего прибора на конечную отметку шкалы (на диапазоне «14—19»);
е) повторяют пп. б—д;
ж) устанавливают на магазине сопротивление, соответствующее температуре 80°С;
з) выбирают значение рХ, наиболее удаленное от координаты рХ и (например, 19 рХи При рХи=7), подают на вход преобразователя напряжение, соответствующее выбранному значению рХ при температуре 80°С, и ручкой «рХи» устанавливают стрелку показывающего прибора на выбранное значение рХ.

10.2.4. Проверка градуировки преобразователя в режиме рХ.

Для проверки подают от потенциометра на вход преобразователя такое напряжение, чтобы стрелка показывающего прибора устанавливалась последовательно на все оцифрованные отметки каждого диапазона измерения. Проверку производят при автоматической термокомпенсации (с магазином сопротивления):

а) для одновалентных катионов при температуре 20°С;

б) для двухвалентных анионов при температуре 20°С;

в) для одновалентных катионов при температурах 0, 40, 60 и 100°С.

Проверки «б» и «в» производят только на начальных и конечных отметках шкал диапазонов. Разность напряжений, подаваемых от потенциометра, и соответствующих расчетных (табличных) значений не должна превышать предела допускаемой основной погрешности (табл. 3), а при проверке «в» — суммы предела допускаемой основной погрешности и погрешности термокомпенсации (табл. 4). Если разность напряжений превышает предел допускаемой погрешности, необходимо произвести градуировку.

10.2.5. Проверка градуировки преобразователя в режиме «mV». Проверку в режиме «mV» производят, подавая на вход преобразователя такое напряжение от потенциометра, чтобы стрелка показывающего прибора устанавливалась последовательно на все оцифрованные отметки каждого диапазона измерения.

Разность напряжений, подаваемых от потенциометра и номинальных значений, не должна превышать предела допускаемой основной погрешности (табл. 31).

Если разность напряжений превышает предел допускаемой погрешности, то необходимо произвести градуировку.

10.3. Градуировка преобразователя

10.3.1. Градуировка прибора для использования в качестве милливольтметра;

а) нажать кнопки «mV», «+/—» и «14—19»;
б) подать на вход преобразователя напряжение минус 1400 мВ и резистором R21 установить стрелку показывающего прибора на начальную отметку шкалы. Зафиксировать ось резистора R21 цанговым зажимом;
в) подать на вход прибора напряжение минус 1900 мВ и резистором R23 установить стрелку показывающего прибора на конечную отметку шкалы. Зафиксировать ось резистора R23 цанговым зажимом;
г) нажать кнопку «—1—19» и резистором R48 установить стрелку показывающего прибора на конечную отметку шкалы.

10.3.2. Градуировка прибора для измерения рХ:

а) нажать кнопки «рХ», «АНИОНЫ/КАТИОНЫ» и «—1—4».

Переключатель «ТЕРМОКОМПЕНСАТОР» на задней планке преобразователя перевести в положение «АВТ.». Ручку «КРУТИЗНА» повернуть вправо до упора. К гнездам «ТЕРМОКОМПЕНСАТОР» присоединить магазин сопротивлений, на котором установить сопротивление 1410,5 Ом;

б) подать на вход прибора 0 мВ и резистором «КАЛИБРОВКА» установить стрелку показывающего прибора на начальную отметку шкалы;
в) регулировкой резистора R37 устранить влияние поворота «рХ » на показания прибора. Зафиксировать ось резистора R37 цанговым зажимом. Установить ручку «рХ и » в крайнее левое положение;
г) повторить пункт б;
д) задать на вход прибора напряжение (в пределах минус 250...280 мВ) с тем, чтобы стрелка показывающего прибора установилась на конечную отметку шкалы, и записать точное значение V этого напряжения;
е) нажать кнопку «14—19», задать на вход прибора напряжение, равное ЗU, и резистором R11 установить стрелку показывающего прибора на начальную отметку шкалы. Зафиксировать ось резистора К 11 цанговым зажимом и нажать кнопку «—1—4»;
ж) повторить пункт б;
з) задать на вход прибора напряжение минус 290,8 мВ и ручкой «КРУТИЗНА» установить стрелку показывающего прибора на конечную отметку шкалы;
и) нажать кнопку «14—19», задать на вход прибора минус 872,5 мВ и резистором К52 установить стрелку показывающего прибора на начальную отметку шкалы. Зафиксировать ось резистора К52 цанговым зажимом;
к) отжать кнопку «АНИОНЫ/КАТИОНЫ», задать на вход прибора плюс 872,5 мВ и резистором К54 установить стрелку показывающего прибора на начальную отметку шкалы. Зафиксировать ось резистора К54 цанговым зажимом;
л) на магазине сопротивлений установить 1852,5 Ом, нажать кнопку «АНИОНЫ/КАТИОНЫ», задать на вход прибора напряжение минус 1480,7 мВ и резистором R1 установить стрелку показывающего прибора на конечную отметку шкалы. Зафиксировать ось резистора К.1 цанговым зажимом;
к) настроить преобразователь на данную электродную систему и проверить его градуировку в соответствии с пп. 10.2.3 и 10.2.4.

10.3.3. Калибровка ручного температурного компенсатора:

а) нажать кнопки «ХУХЧ»; «I » и кнопку любого узкого диапазона («—1—4»). Переключатель «ТЕРМО КОМПЕНСАТОР» установить в положение «АВТ.», к гнезду «ТЕРМОКОМПЕНСАТОР» подключить магазин сопротивлений, на котором установить сопротивление 876,4 Ом и резистором R40 установить стрелку показывающего прибора на конечную отметку шкалы;
б) отжать кнопку «Х1/ХИ»; на магазине сопротивлений установить 1852,5 Ом и резистором R35 установить стрелку показывающего прибора на конечную отметку шкалы;
в) последовательно установить на магазине значения сопротивлений термокомпенсатора, соответствующие температурам 0, 20, 40, 60, 80°С (приложение 1), а проверить соответствие показаний прибора этим значениям температуры.

11. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Характер неисправности | Вероятные причины | Методы устранения

1. При включении преобразователя в сеть не светится индикатор | Перегорел предохранитель, обрыв в сетевом шнуре | Заменить предохранитель, отремонтировать сетевой шнур включения на лицевой панели преобразователя

2. Показания иономера самопроизвольно изменяются | Обрыв в кабеле измерительного электрода или провода вспомогательного электрода, выход из строя измерительного или вспомогательного электродов | Заменить измерительный электрод, проверить сопротивление вспомогательного электрода, при необходимости заменить электрод

3. При настройке иономера по контрольным растворам показания иономера почти не изменяются | Трещина в измерительном электроде | Заменить электрод

12. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

12.1. Транспортирование иономеров должно производиться в крытых транспортных средствах при температурах:

а) от 0 до плюс 50°С — при заполнении электродов раствором, не стойким к отрицательным температурам;
б) от минус 25 до плюс 50°С — при заполнении электродов раствором, стойким к отрицательным температурам.

Примечание. Допускается (кроме поставки для экспорта) отгрузка и транспортирование иономеров в зимнее время без электродов, которые в этом случае досылаются в летнее время или вручаются потребителям непосредственно на предприятии-изготовителе. В этом случае транспортирование иономеров может производиться при температуре от минус 40 до плюс 50°С.

12.2. Расстановка и крепление транспортных ящиков с приборами в транспортных средствах должны обеспечивать устойчивое положение при следовании в пути, отсутствие смещения и ударов друг о друга.

12.3. Приборы должны храниться в закрытом помещении при температуре от +1 до +40°С и относительной влажности до 80%. В помещении для хранения не должно быть пыли, паров кислот и щелочей, а также газов, вызывающих коррозию.

13. МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

Настоящий раздел паспорта устанавливает методы и средства первичной и периодической поверки универсальных иономеров ЭВ-74.

13.1. Операции поверки

При проведении поверки должны выполняться операции, указанные в табл. 6.

13.2. Средства поверки

Средства поверки выбирают в соответствии с указаниями п. 10.1.

Поверку производят на установке, схема которой приведена на рис. 8.

13.3. Условия поверки и подготовка к ней

13.3.1. При проведении поверки должны соблюдаться следующие условия;

а) температура окружающего воздуха 20±5°С;
б) относительная влажность 65±15%;
в) напряжение питающей сети 50 Гц, 220±4,4 В (приборы, предназначенные для питания от сети 60 Гц, должны проверяться при этой же частоте);
г) время самопрогрева 30 мин;
д) сопротивление в цепи измерительного электрода (номинальное значение) 500 МОм;
е) сопротивление в цепи вспомогательного электрода (номинальное значение) 10 кОм;
ж) напряжение переменного тока в цепи вспомогательного электрода 0;
з) э. д. с. в цепи «Земля—раствор» 0;
и) термокомпенсация автоматическая, сопротивление термокомпенсатора должно соответствовать температуре 20°С (кроме операций по п. 13.4.3.).

13.3.2. Перед проведением поверки приборы должны быть прогреты.

13.4. Проведение поверки

13.4.1. Внешний осмотр.

При проведении внешнего осмотра должно выть установлено соответствие поверяемого прибора следующим требованиям: отсутствию механических повреждений корпуса преобразователя и кабелей измерительного и вспомогательного электродов; наличию заземляющей клеммы.

При опробовании проверяют работоспособность органов оперативной настройки. Затем настраивают прибор в соответствии с п. 10.2.3.

13.4.2. Определение основной погрешности преобразователя.

Изменяя напряжение, подаваемое с потенциометра, устанавливают стрелку показывающего прибора на оцифрованные отметки шкалы, отмечая при этом соответствующие значения входного напряжения.

Основная погрешность определяется по формуле:

Δ осн. =Eи—е, (5)

где Δ осн.— основная погрешность, мВ;

Еи — номинальное значение входного напряжения, соответствующее данной оцифрованной отметке, мВ.

При измерении рХ за номинальное значение принимается расчетное (по формуле 1) или табличное (приложение 3) значение;

е — значение входного напряжения, подаваемого от потенциометра, мВ.

Основная погрешность определяется в режимах «тV» и «рХ». В режиме «рХ» проверка производится для случаев одновалентных катионов и двухвалентных анионов при сопротивлениях на магазине, равных соответственно 1410,5 Ом и 667,3 Ом. Основная абсолютная погрешность не должна превышать 2,3 mV при измерении «рХ» и 5mV при измерении э. д. с.

13.4.3. Определение дополнительной погрешности от изменения температуры раствора (погрешности термокомпенсации).

К гнездам «ТЕРМОКОМПЕНСАТОР» подключают магазин сопротивлений и устанавливают на нем значение сопротивления, соответствующее 20°С (приложение 1) для одновалентных ионов.

Подают на вход прибора напряжение, соответствующее отметке минус 1рХ (одновалентные катионы) при температуре 20°С. Резистором «КАЛИБРОВКА» устанавливают стрелку показывающего прибора на начальную отметку шкалы диапазона «—1—4».

Подают на вход прибора напряжение, соответствующее отметке минус 1рХ при температуре 80°С, на магазине сопротивлений устанавливают значение сопротивления, соответствующее 80°С. Ручкой «рХи» устанавливают стрелку показывающего прибора на начальную отметку шкалы.

Устанавливают на магазине значения сопротивлений, соответствующие температурам 0, 40, 60 и 100°С.

Изменяя напряжение, подаваемое с потенциометра постоянного тока, устанавливают стрелку показывающего прибора на начальную отметку шкалы и отмечают соответствующее значение входного напряжения.

Разность между входным напряжением и расчетным или табличным (приложение 3) значением э. д. с. не должна превышать величин, указанных в табл.7.

При проверке погрешности ручной термокомпенсации температуру раствора устанавливают в соответствии с п. 9.1.6.

13.4.4. Определение дополнительной погрешности от изменения сопротивления в цепи измерительного электрода.

Изменяя напряжение, подаваемое с потенциометра постоянного тока, устанавливают стрелку, показывающего прибора последовательно на начало и конец шкалы диапазона «—1—4», отмечая при этом соответствующие значения входного напряжения по потенциометру, вначале при значении величины сопротивления в цепи измерительного электрода, равном 500 МОм, а затем 0 и 1000 МОм.

Разность показаний, деленная на 2,- не должна превышать 0,25 основной погрешности.

13.4.5. Определение дополнительной погрешности от изменения сопротивления в цепи вспомогательного электрода.

Изменяя напряжение, подаваемое с потенциометра постоянного тока, устанавливают стрелку показывающего прибора последовательно на начало и конец шкалы диапазона «—1—4», отмечая при этом соответствующие значения входного напряжения по потенциометру, вначале при значении величины сопротивления в цепи вспомогательного электрода, равном 10 кОм, а затем 0 и 20 кОм. Разность показаний, деленная на 2, не должна превышать 0,25 основной погрешности.

13.4.6. Определение времени установления показаний производят на диапазоне «—1—19» (одновалентные катионы).

Подавая от имитатора электродной системы (К.изч=500 МОм) напряжение на вход преобразователя, устанавливают стрелку показывающего прибора на начальную отметку шкалы с точностью, обеспечиваемой имитатором. Устанавливают на потенциометре постоянного тока напряжение, соответствующее отметке 9рХ при 20°С.

Резко переключают источник входного напряжения, включая вместо имитатора потенциометр, и включают одновременно секундомер.

Останавливают секундомер в момент, когда отличие показаний преобразователя от установившегося значения составит не более 1 % от длины шкалы, и снимают отсчет по секундомеру.

Проверяют время установления показаний в направлении от середины шкалы к началу переключением источников в обратном порядке.

Аналогичные проверки производят при сопротивлениях в цепи измерительного электрода 0 и 1000 МОм.

13.4.7. Определение напряжения на гнездах «20mV» и «2V».

Изменяя напряжение, подаваемое на вход прибора с потенциометра постоянного тока, устанавливают стрелку показывающего прибора на конечную отметку шкалы диапазона «—1—4». Напряжение на гнездах «20тV» измеряют потенциометром постоянного тока.

Изменяя напряжение, подаваемое на вход прибора с потенциометра постоянного тока, устанавливают стрелку показывающего прибора на отметку шкалы 14 диапазона от минус 1 до 19рХ. Напряжение на гнездах «2V» измеряется с помощью потенциометра постоянного тока, при этом измеренное напряжение должно быть равно 2000±50 мВ. В случае проверки без делителя ДН-1 величина напряжения должна соответствовать паспортному значению (2667±70 мВ).

13.4.8. Определение стабильности показаний преобразователя производят путем записи выходного напряжения на гнездах 20тV».

Запись производится одноточечными самопишущими потенциометрами типа КСП4 или другими потенциометрами с аналогичными характеристиками. Верхний предел измерения потенциометра должен быть не более 20 мВ. Скорость движения диаграммной ленты — не менее 240 мм/ч.

Запись производится в течение 4 часов на диапазоне «9-14» а режиме измерения рХ (одновалентные катионы).

Стабильность источника напряжения, подаваемого на вход преобразователя, должна быть не хуже 0,1 мВ за 8 часов. Стабильность определяют как максимальное смещение линии записи от первоначального положения.

13.4.9. Определение основной погрешности иономера при измерении рН.

Приготавливают образцовые буферные растворы второго разряда по ГОСТ 8.135—74. Подготавливают иономер к работе в соответствии с разделом 8 и настраивают его по буферным растворам 1,68 рН и 9,22 рН в соответствии с п. 9.3.1.

Измеряют рН других буферных растворов, имеющих температуру, 20±2°С, измеренную с точностью ±0,5°С.

Разность показаний прибора и значений рН буферных растворов при температуре измерения (приложение 2) не должна превышать ±0,05 рН.

13.8. Оформление результатов поверки

13.5.1. При положительных результатах Государственной или ведомственной поверки выдается свидетельство с указанием результатов поверки или делается соответствующая запись в паспорте.

13.5.2. Отрицательные результаты, поверки оформляются путем выдачи извещения о непригодности с указанием причин непригодности. Отметка об отрицательных результатах поверки вносится в паспорт прибора.

14. ПРОЧИЕ СВЕДЕНИЯ

Свидетельство о приемке Универсальный иономер ЭВ-74, заводской № 6866, соответствует техническим условиям и признан годным к эксплуатации.   Дата выпуска 6.12.82.  Начальник отдела технического контроля_____

Свидетельство об упаковке Универсальный иономер ЭВ-74, заводской №6866, упакован согласно требованиям, предусмотренным конструкторской документацией.   Дата упаковки_____ Упаковку произвел_______ Изделие после упаковки принял______

Гарантийные обязательства Предприятие-изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных настоящий паспортом и не нарушении пломбировки завода-изготовителя.

Срок гарантии — 18 месяцев со дня ввода в эксплуатацию. Срок хранения — 6 месяцев с момента изготовления.

Сведения о рекламациях При отказе в работе или неисправности прибора в период гарантийных обязательств потребителем должен быть составлен акт с указанием признаков неисправностей прибора и точного адреса потребителя. Акт высылается предприятию-изготовителю по адресу: 246634, Гомель, Интернациональная, 49. Завод измерительных приборов.

Сведения о драгоценных металлах Драгоценные металлы, содержащиеся в электродах, транзисторах, диодах и других комплектующих изделиях, входящих в комплект поставки, указаны в паспортах на эти изделия.

Комментарии

Ваши сообщения, дополнения, отзывы, объявления.
Внимание спамерам: все ссылки публикуются через редирект (рефер) и не индексируются!
Ваш ip адрес записан: 54.92.180.46

Руслан

19-11-2009
отзыв
 Спасибо, Вам огромное за электронный паспорт, с вашей помощью сэкономил кучу времени создавая методику калибровки.Наши паспорта износились, сканер плохо распознаёт.Как обычно это бывает внезапно заканчивается аккредитация нашей лаборатории, приходят новые вводные и начинается реализация поставленных задач.С уважением начальник лаборатории ремонта приборов.(Темиртау)
Дмитрий Николаевич
2.92.130.212
22-08-2011
Продам из наличия
 В наличии 2шт. иономер ЭВ-74 с хранения, паспортов, электродов нет. При необходимости сделаем поверку. г. Воронеж, тел.: (473)2300424, 89515503494.
Марсель
95.110.99.77
24-08-2011
поправка
 соединение в точке пересечения идущему от 4-R17 и вывода 6 переключателя S7
Виктор
95.153.92.127
28-03-2013
куплю
 1.Универсальный иономер ЭВ-74
2.Электрод стеклянный лабораторный ЭСЛ-43-07
3.Электрод вспомогательный лабораторный хлорсеребряный ЭВЛ-1М3
Филиал \"Завод \"Прибор\" ФГУП \"НПЦ газотурбостроения \"Салют\"
г. Бендеры, Молдова, ул. 28 Июня, д.1 (priboremo@yandex.ru)
Алексей
212.100.136.26
29-01-2015
Виктор вам еще нужны Электроды?
 У меня есть Электрод стеклянный лабораторный ЭСЛ-43-07 -61 шт и .Электрод вспомогательный лабораторный хлорсеребряный ЭВЛ-1М1 -20 шт , если нужны пишите smolniy02@mail.ru по цене договоримся.
виктор
85.26.165.168
16-02-2015
продам
 Продам эв-74 без паспорта и электродов в рабочем состоянии.т.89608830074.
Николай Захарович
217.118.93.92
23-06-2015
продам
  Продаю иономер ЭВ-74 с хранения,т.е с паспортом,комплектом электродов:ЭСЛ-43-07,ЭСЛ-63-07,ЭПВ-1-100,ЭВЛ-1,43-100,ТКА-5,магнитной мешалкой...
Имеется еще один запасной комплект электродов.
Тел.: 8-920-297-1691 (izumrud-nn@mail.ru) г.Нижний Новгород
limon-room
79.133.229.51
19-10-2015
платиновые электроды
 я собираюсь сделать простенький pH метр для измерения садовой почвы (растворенной в воде).
Особой точности не требуется.
Подскажите, можно ли платиновые электроды использовать вместо электрода сравнения?

  для других приборов - пользуйтесь нашим форумом).
Оставьте Ваши контактные данные здесь:

 © 2008-2016, Laboratorium.dp.ua — документация на лабораторное оборудование. © Dr. Andy


На правах реkламы: термостаты лабораторные с доставкой по украине.

Авторство

Днепропетровская государственная медицинская академия, кафедра гистологии.
Адрес: 49005, Днепропетровск, ул. Севастопольская, 17 (морфологический корпус ДГМА).
info контактная информация, написать сообщение
Key words: laboratory equipment, microscopy histology, biology.   Ключевые слова: лаборатория, методики, техника, реактивы, описание приборов, инструкции, паспорт, медицина, биология, гистологические исследования, микроскопы.
в каталоге DMOZ! Rambler's Top100
