Осветитель отраженного света ОИ-21
Описание

I. НАЗНАЧЕНИЕ ОСВЕТИТЕЛЯ

Осветитель ОИ-21 отраженного света предназначен для работы с биологическими микроскопами типа МБР-1, МБР-3, МБИ-3 и др. и применяется при наблюдении непрозрачных и полупрозрачных объектов в отраженном свете в светлом и темном поле.

Осветитель работает как в обычном, так и в поляризованном свете.

II. ОСНОВНЫЕ ДАННЫЕ

1. Характеристики прилагаемого набора объективов (см. таблицу).

2. Прибор питается от сети переменного тока напряжением 127 или 220в. В осветителе используется лампа 8в, 20вт.

3. Вес прибора в коробке — 7 кг.

4. Габаритные размеры упаковочной коробки — 480x260x120мм.

Объективы рассчитаны на длину тубуса 190мм. Полный комплект осветителя перечислен в прилагаемом к нему свидетельстве.

Осветитель ОИ-21
Наименование объектива Система Обозначение
(собств.ув., числ.ап.)
Рабочее расстояние, мм Поле зрение с ок. 7x, мм
Эпиобъектив Сухая 9x0,20 5,25 2,00
Эпиобъектив Сухая 21x0,40 1,90 0,90
Эпиобъектив Сухая 40x0,65 0,66 0,45
Эпиобъектив Масл.имм. 95x1,20 0,46 0,18
Ахромат Масл.имм. 95x1,25 0,11 0,18

III. ОПТИЧЕСКАЯ СИСТЕМА И ПРИНЦИП ДЕЙСТВИЯ ОСВЕТИТЕЛЯ

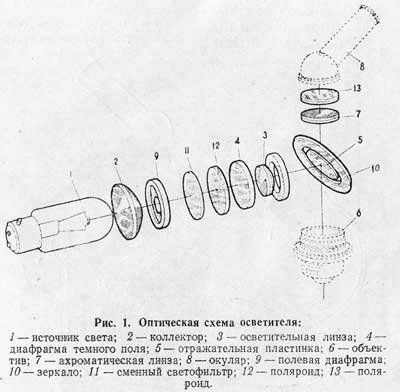

Рис.1. Оптическая система осветителя ОИ-21

Лучи от источника света 1 (рис. 1) с помощью коллектора 2, осветительной линзы 3 и отражательной пластинки 5 попадают в объектив 6 и освещают участок исследуемого объекта. Таким образом, объектив является частью осветительной системы. Отразившись от объекта, лучи вновь проходят через объектив, отражательную пластинку 5 для светлого поля и попадают на ахроматическую линзу 7, образуя изображение в фокальной плоскости окуляра 8. Полевая диафрагма 9 служит для ограничения наблюдаемого участка объекта до размеров поля зрения окуляра.

В оптическую систему прибора для исследования объектов в темном поле дополнительно включается диафрагма 4. В этом случае пучок света падает на зеркало 10 в виде светового кольца. В целях получения наилучшего эффекта при работе в темном поле отражательная пластинка 5 из системы выключается. Отразившись от зеркала 10, лучи падают на внутреннюю поверхность параболического зеркала эпиобъектива и, отразившись от него, концентрируются на объекте. Непосредственно за коллектором и полевой диафрагмой могут быть установлены сменные, светофильтры 11.

Для наблюдения в поляризованном свете в систему включаются два съемных поляроида 12 и 13.

IV. КОНСТРУКЦИЯ ОСВЕТИТЕЛЯ

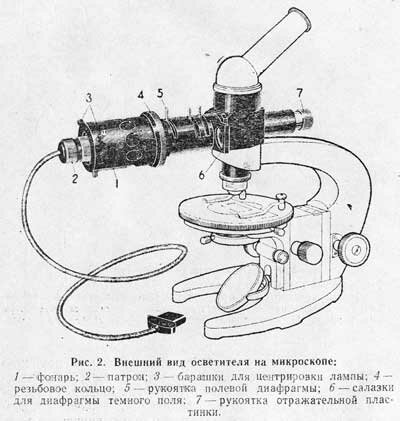

Рис.2. Общий вид осветителя ОИ-21

Общий вид осветителя показан на рис. 2. Осветитель состоит из фонаря 1 и корпуса, в котором смонтирована оптическая система. Во внутреннюю полость фонаря 1 вставляется патрон 2 с лампой накаливания. Лампа осветителя питается через прилагаемый к прибору трансформатор от сети переменного тока 127/220 в. Накал лампы регулируется ручкой реостата, вмонтированного в корпус трансформатора. Центрируется лампа вращением двух барашков 3. Продольное смещение лампы производится перемещением патрона с лампой в фонаре 1. Снимается фонарь вместе с лампой и коллектором при отвинченном резьбовом кольце 4.

Рукоятка 5 предназначена для изменения светового отверстия полевой диафрагмы. На корпусе осветителя имеются два паза для установки светофильтров или поляроида-поляризатора. Далее установлены салазки 6 с выключающейся диафрагмой темного поля. Отражательная пластинка включается и выключается из хода лучей рукояткой 7.

Перед установкой осветителя на микроскопе следует снять с микроскопа револьвер и окулярную насадку, Па место окулярной насадки поставить осветитель, как показано на рисунке, и закрепить его винтом.

Окулярная насадка устанавливается в верхний торец осветителя. На нижнем торце осветителя имеется резьбовое гнездо для ввинчивания объективов. Поляроид-анализатор устанавливается во внутреннюю верхнюю часть корпуса.

V. МЕТОДИКА РАБОТЫ

Эпиобъективы
а) Настройка осветителя для работы в светлом поле

Настраивать осветитель ОИ-21 рекомендуется с объективом 9x0,20, наклонной насадкой и окуляром 7x. Для настройки необходимо:

1. Установить осветитель на штатив микроскопа, с которого предварительно снять револьвер.

2. В гнездо осветителя установить и закрепить винтом наклонную насадку со вставленным окуляром 7х.

3. Ввернуть объектив 9x0.20 в резьбовое гнездо осветителя, как указано в гл. IV.

4. На столик микроскопа установить объект. Если объект имеет небольшую высоту, то его нужно установить на специальной металлической пластинке, предусмотренной в комплекте принадлежностей, которая в свою очередь устанавливается на столике микроскопа.

5. Через трансформатор включить лампу в сеть. Перед включением трансформатора следует переключить его на соответствующее напряжение. Переключение производится движком, находящимся снизу основания трансформатора.

6. Полностью открыть полевую диафрагму 9 (рис. 1); при этом диафрагма 4 темного поля должна быть выведена из хода лучей.

7. Сфокусировать микроскоп на резкое изображение объекта.

8. Вынуть из наклонной насадки окуляр и вместо него поставить точечную диафрагму. Наблюдая через точечную диафрагму, смещением патрона с лампой вдоль оси добиться резкого изображения нити лампы в зрачке выхода объектива. Отцентрировать это изображение по зрачку объектива; центрировка лампы производится барашками 3 (рис. 2). Полевую диафрагму прикрыть до размера поля зрения.

После этого можно приступить к наблюдениям в светлом поле.

б) Настройка осветителя для работы в темном поле

1. Произвести настройку осветителя для работы в светлом поле, как указано выше.

2. Рукояткой 7 вывести из хода лучей отражательную пластинку.

3. Вдвинув салазки б, ввести в ход лучей диафрагму темного поля. При этом полевая диафрагма должна быть полностью открыта.

После этого можно приступить к наблюдениям в темном поле.

в) Настройка осветителя для работы в поляризованном свете
Поляроиды: поляризатор и анализатор

1. Произвести настройку осветителя для работы в светлом поле.

2. В один из пазов корпуса осветителя установить поляроид-поляризатор.

3. Снять наклонную насадку, вложить в осветитель анализатор и снова установить насадку.

После этого можно приступить к наблюдениям в поляризованном свете.

При фотографировании нужно пользоваться более мощной лампой. Для этого необходимо фонарь 1 (рис. 2) снять и к осветителю приставить другой источник света.

Для предохранения глаз наблюдателя от яркого света рекомендуется между источником света и корпусом осветителя устанавливать конусную втулку, прикладываемую к прибору. Конусная втулка устанавливается меньшим диаметром во внутрь корпуса.
