Осветитель люминесцентный ОИ-18А
Техническое описание и инструкция по эксплуатации

ТО и инструкция осветителя
Предприятие-изготовитель проводит постоянную работу по усовершенствованию продукции, поэтому в техническом описании могут быть не отражены частичные конструктивные изменения, не влияющие на правила эксплуатации.

1. НАЗНАЧЕНИЕ

Осветитель люминесцентный ОИ-18А предназначен для освещения исследуемых под микроскопом объектов сине-фиолетовым и ультрафиолетовым светом с длиной волны от 360 до 440 нм, возбуждающим люминесценцию объектов.

Осветитель можно применять с биологическими микроскопами типа «Биолам» и стереоскопическими микроскопами МБС-1, МБС-2.

Осветитель ОИ-18А изготавливается для работы в макроклиматических районах с умеренным и холодным климатом в лабораторных помещениях при температуре воздуха от 10 до 35°C.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Апертура коллектора - 0,43 мм

Диапазон поворота фонаря вокруг горизонтальной и вертикальной осей - от 0 до 360°

Источник света - ртутно-кварцевая лампа ДРК-120

Питание лампы осуществляется от сети переменного тока 220В, 50Гц через пульт зажигания ПРЛ-6

Потребляемая мощность (в рабочем режиме), В · А, не более 280

Габаритные размеры, мм, не более:   осветителя - 240x230x350; пульта - 305x180x175

Масса, кг, не более:   осветителя - 5,5; пульта - 9

3. СОСТАВ ОСВЕТИТЕЛЯ

Комплект люминесцентного осветителя ОИ-18А состоит из осветителя на основании, пульта зажигания ПРЛ-6 для питания ртутно-кварцевой лампы и набора светофильтров.

Полный комплект осветителя указан в его паспорте.

4. УСТРОЙСТВО И РАБОТА ОСВЕТИТЕЛЯ

4.1. Оптическая система

Рис. 1. Оптическая система осветителя

Оптическая система осветителя состоит из ртутно-кварцевой лампы 1 (рис. 1), коллектора 2, полевой диафрагмы 3 и сменных светофильтров 4, выделяющих из общего излучения источника света определенный участок спектра, используемый для возбуждения люминесценции объектов.

Спектр ртутно-кварцевой лампы воспроизведен на рис. 2.

Рис.2. Спектр лампы; Рис.3. Фильтр УФС6

Сферический рефлектор 5 (см. рис. 1) проецирует в выходной зрачок объектива микроскопа второе изображение источника света.

Рис. 4. Спектр фильтра ФС1

К осветителю прилагается набор светофильтров. Светофильтры «возбуждения» из стекла УФС6 толщиной 3 и 5 мм (максимум пропускания λ = 365 нм) служат для выделения из общего излучения источника света ультрафиолетовых лучей. Кривые пропускания этих светофильтров показаны на рис. 3. Светофильтры «возбуждения» из стекла ФС1 толщиной 2 и 4 мм (максимум пропускания λ, = 380 нм) служат для выделения из общего излучения источника света сине-фиолетовых лучей. Кривые пропускания светофильтров из стекла ФС1 даны на рис. 4.






Рис. 5. Спектр фильтра СЗС

Все светофильтры «возбуждения» пропускают красные и инфракрасные лучи, поэтому рекомендуется пользоваться ими совместно с теплозащитными светофильтрами из стекол СЗС24 и СЗС7; кривые пропускания этих светофильтров показаны на рис. 5.






В результате длительного облучения ультрафиолетовым светом, даже длинноволновым, объекты повреждаются и выцветают. Особенно повреждаются флюорохромированные объекты. В этом случае для защиты объектов от действия ультрафиолетовых лучей рекомендуется применять светофильтр из стекла БС8. Этот светофильтр прозрачен для видимой области спектра и срезает его ультрафиолетовую часть.

Рис. 6. Спектр фильтра ЖС3

Кроме того, в комплект прибора входят нейтральный светофильтр из стекла НС10 и молочное стекло МС13.




С помощью «запирающих» светофильтров, надеваемых на окуляр, убирают лишние возбуждающие лучи после того, как они пройдут препарат и вызовут его свечение. Делается это для того, чтобы возбуждающий свет не «забил» света люминесценции.



Рис. 7. Спектр фильтра ЖС18

«Запирающие» светофильтры из стекла ЖС3 толщиной 2 и 4 мм рекомендуется использовать совместно со светофильтрами «возбуждения» из стекла УФС6. На рис. 6 даны кривые пропускания светофильтров из стекла ЖС3.

«Запирающие» светофильтры из стекла ЖС18 толщиной 2 мм склеены со светофильтрами из стекла ЖЗС19 толщиной 0,5 и 1 мм (маркировка на оправах: ЖС18-0,5 и ЖС18-1 соответственно); рекомендуется использовать их совместно со светофильтрами «возбуждения» из стекла ФС1. Кривые пропускания светофильтров из стекла ЖС18 показаны на рис. 7.

Толщина применяемого светофильтра выбирается по усмотрению исследователя.



4.2. Конструкция

Общий вид люминесцентного осветителя ОИ-18А показан на рис. 8.

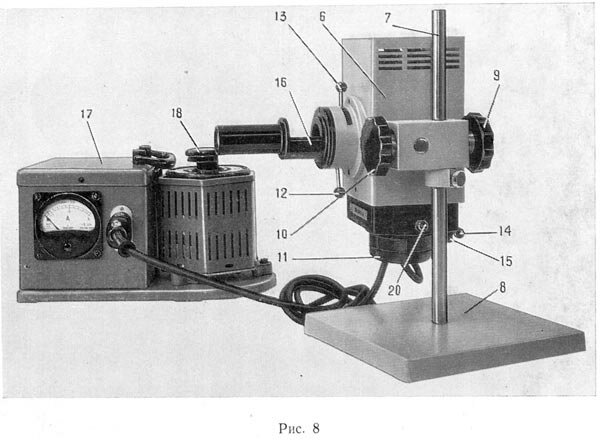

Рис. 8. Общий вид осветителя

Конструкция осветителя позволяет перемещать фонарь 6 вверх и вниз по колонке 7, укрепленной в основании 8, и поворачивать вокруг колонки. Положение фонаря фиксируется с помощью рукоятки 9.

Кроме того, фонарь можно устанавливать под любым углом по отношению к основанию и закреплять с помощью рукоятки 10. Фонарь состоит из держателя 11 ртутно-кварцевой лампы с проводом и вставкой, коллектора и ирисовой диафрагмы.

Для перемещения коллектора служит рукоятка 12, для изменения диаметра диафрагмы — рукоятка 13.

Поворотом рукоятки 14 рефлектора производится ориентирование второго изображения источника света. С помощью винта 15 осуществляется центрирование лампы.

В фонаре имеются карманы 16, в которые одновременно могут быть установлены три светофильтра. На оправе каждого светофильтра обозначена марка стекла, из которого он изготовлен, и толщина стекла.

Ртутно-кварцевая лампа, вставленная в фонарь, работает от пульта зажигания 17, в котором установлен автотрансформатор, включаемый в сеть переменного тока 220 В.

Штепсельная вставка с проводом от осветителя вставляется в гнездо на передней стенке пульта. Напряжение питания лампы изменяется с помощью рукоятки 18 автотрансформатора. Амперметр служит для контроля за работой лампы в период пуска и установившегося рабочего режима. Дроссельная катушка автоматически регулирует напряжение на зажимах лампы. Для снижения радиопомех параллельно лампе включен конденсатор.

Пульт зажигания выпускается включенным на напряжение 220В.

Перед включением в сеть пульт зажигания и осветитель должны быть заземлены, для чего на основании 8 осветителя и на задней стенке пульта зажигания имеются заземляющие контакты.

Перед работой необходимо ознакомиться с требованиями, изложенными в инструкции по эксплуатации лампы ДРК-120.

5. МАРКИРОВАНИЕ

На фирменной табличке каждого осветителя нанесены товарный знак предприятия-изготовителя и шифр осветителя. На бирке нанесен порядковый номер, две первые цифры которого означают две последние цифры года выпуска осветителя.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

При работе с осветителем ОИ-18А опасность представляют электрический ток и излучение ртутной лампы.

Конструкция осветителя и пульта зажигания исключает возможность случайного прикосновения к неизолированным частям, находящимся под напряжением.

На корпусах пульта зажигания и осветителя предусмотрены клеммы для заземления во время работы.

При необходимости замены лампы в осветителе следует отключить пульт от сети питания и отсоединить питающий кабель от осветителя.

Категорически запрещается вынимать держатель с горящей лампой из кожуха и включать лампу при вынутом из осветителя держателе.

Меры безопасности при работе с осветителем ОИ-18А соответствуют мерам, принимаемым при эксплуатации установок с напряжением до 1000В.

К работе с осветителем ОИ-18А допускаются лица, обученные и аттестованные на знание правил техники безопасности, прошедшие инструктаж и медосмотр.

7. ПОРЯДОК УСТАНОВКИ И ПОДГОТОВКА К РАБОТЕ

7.1. Распаковка

7.1.1. После транспортирования при отрицательных температурах перед распаковкой осветитель в транспортной таре выдержите в нормальных климатических условиях не менее 6 часов.

7.1.2. Выньте из транспортной тары ящик с фонарем осветителя. Вскройте ящик и достаньте прокладочную плату. Выньте за ручку пульт зажигания ПРЛ-6 вместе с прикрепленной к нему платой. Отверните винты и освободите пульт зажигания от платы.

7.1.3. Выньте футляры со светофильтрами и лампами.

7.1.4. Выньте из ящика стойку осветителя вместе с основанием.

7.1.5. Освободите все узлы от оберточной бумаги.

7.1.6. Укрепите фонарь на стойке.

7.1.7. Проверьте комплектность осветителя по его паспорту.

7.1.8. Произведите осмотр осветителя и принадлежностей, убедитесь в отсутствии повреждений.

7.2. Подготовка к работе

7.2.1. Установите на рабочий стол микроскоп, осветитель, пульт зажигания ПРЛ-6, ящик с комплектом светофильтров. Пульт зажигания и осветитель заземлите.

7.2.2. Подключите фонарь к пульту зажигания и установите рукоятку автотрансформатора в нулевое положение.

7.2.3. Установите в ближайшее к корпусу осветителя гнездо светофильтр БС8-2.

8. ПОРЯДОК РАБОТЫ

8.1. Подготовка к работе на биологических микроскопах

Рис. 9.

8.1.1. Включите ртутно-кварцевую лампу в сеть переменного тока через пульт зажигания 17. Поворотом рукоятки автотрансформатора повышайте напряжение на лампе до момента ее зажигания.

Нормальный рабочий ток ртутно-кварцевой лампы должен быть в пределах 1,1-1,2А. В начальный пусковой момент (примерно в течение 4—6 минут) показания амперметра должны соответствовать 1,7—2А, после чего ток должен уменьшиться до номинального значения. Яркость лампы увеличивается изменением тока в цепи. При повышенном режиме горения срок службы лампы сокращается.

8.1.2. Отцентрируйте лампу в корпусе осветителя по отношению к коллектору. Для этою, поворачивая винт 15, получите на удаленном экране, например на стене, изображение светящегося тела лампы, расположенное симметрично внутри светлых кольцевых побочных рефлексов. При настройке освещения поместите в карман 16 светофильтр из стекла ФС1.

8.1.3. Ослабьте рукоятку 10 и наклоните корпус осветителя так, чтобы световой пучок был направлен на зеркало микроскопа, после чего рукоятку зажмите.

8.1.4. Установите осветитель на расстоянии 100 мм от зеркала микроскопа (рис. 9).

8.1.5. Добейтесь перемещением коллектора с помощью рукоятки 12 (см. рис. 8) резкого изображения источника света на зеркале микроскопа.

8.1.6. Поверните рефлектор с помощью рукоятки 14 так, чтобы оба изображения источника света расположились рядом, без перекрытия и промежутка.

8.1.7. Поместите исследуемый объект на предметный столик микроскопа.

8.1.8. Вставьте в микроскоп окуляр и наденьте па него «запирающий» светофильтр ЖС18-1.

8.1.9. Вверните объектив требуемого увеличения.

8.1.10. Поверните зеркало микроскопа так, чтобы лучи света осветили объект. Наблюдая в окуляр, сфокусируйте микроскоп на объект.

8.1.11. Установите наименьшие отверстия в ирисовых диафрагмах конденсора микроскопа и осветителя, после чего наблюдая в окуляр и не меняя фокусировки микроскопа перемещайте кронштейн с конденсором вверх или вниз до тех пор, пока в поле микроскопа не появится резкое изображение полевой диафрагмы осветителя.

8.1.12. Приведите поворотом зеркала центр изображения полевой диафрагмы осветителя в центр гУоля микроскопа. При этом полевая диафрагма должна быть раскрыта так, чтобы ее изображение стало ненамного больше поля микроскопа.

8.1.13. Подберите светофильтры в зависимости от исследуемого объекта и используемых флюорохромов (см. приложение). При работе со светофильтрами УФС6-3, УФС6-5 не забывайте вынимать из кармана 16 светофильтр БС8-2.

Примечание. При исследовании объектов апертурная диафрагма конденсора микроскопа может быть раскрыта полностью вне зависимости от применяемого объектива.

8.2. Подготовка к работе на стереоскопических микроскопах

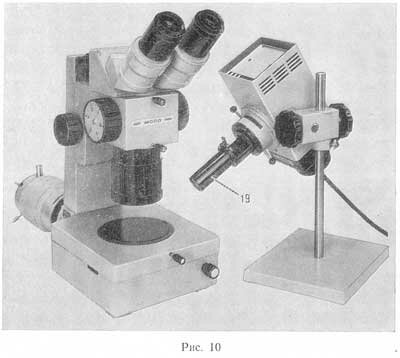

Рис. 10.

8.2.1. Поместите на столик микроскопа исследуемый объект.

8.2.2. Вверните в резьбовое отверстие осветителя насадку 19 (рис. 10) с дополнительной линзой.

8.2.3. Подключите осветитель к сети через пульт зажигания 17 (см. рис. 8).

8.2.4. Поместите в карман 16 фонаря светофильтр из стекла ФС1 и наденьте на окуляры светофильтры ЖС18-1.

8.2.5. Отцентрируйте лампу в осветителе по отношению к коллектору, для чего, поворачивая винт 15, спроецируйте на удаленный экран (на стену) изображение светящегося тела лампы, расположенное симметрично внутри светлых кольцевых побочных рефлексов.

8.2.6. Ослабьте рукоятку 10 и наклоните фонарь так, чтобы пучок света осветил объект; закрепите фонарь. При этом расстояние от объекта до насадки 19 (см. рис. 10) должно быть примерно 50 мм.

8.2.7. Добейтесь наилучшей освещенности в плоскости объекта, наблюдая в окуляр микроскопа и подвигая коллектор рукояткой 12 (см. рис. 8). Расчет оптической системы обеспечивает работу со стереоскопическим микроскопом при увеличении объективной части 2 и окулярной части 12,5.

8.2.8. Подберите светофильтры в зависимости от исследуемого объекта и используемых флюорохромов (см. приложение).

Примечание. При перерывах в работе в карманы 16 фонаря устанавливайте заглушку, которая предохраняет живые объекты от вредной ультрафиолетовой радиации.



9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ

НеисправностьПричинаСпособ устранения
Неравномерное освещение поля микроскопаНеправильно отцентрирована лампаИзмените угол наклона патрона лампы винтом 15
Значительное снижение освещенности поля микроскопаПомутнела колба ртутно-кварцевой лампыСмените лампу, для чего отпустите винт 20 (см. рис. 8) и выньте держатель 11 с лампой из фонаря; отвинтите гайку 21 (рис. 11) и отсоедините контакт 22 от бокового цоколя 23; отверните гайку 24, снимите с лампы контакт 25 и выньте лампу из втулки 26; отверните и снимите с лампы втулку 27. При установке лампы все операции проделайте в обратном порядке.

10. ПРАВИЛА ОБРАЩЕНИЯ С ОСВЕТИТЕЛЕМ, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

10.1. Правила обращения с осветителем

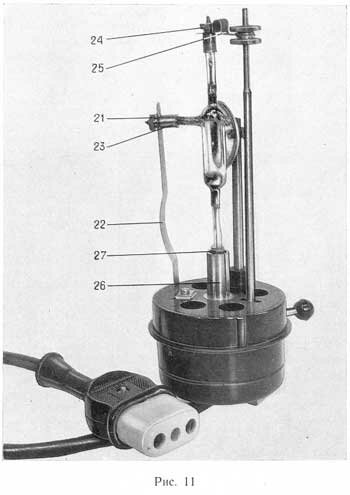

Рис. 11. Лампа

Для обеспечения сохранности осветителя необходимо периодически, после тщательного удаления пыли, протирать его мягкой тряпкой, пропитанной бескислотным вазелином, после чего обтирать сухой мягкой чистой тряпкой.

Особое внимание следует обращать на чистоту оптических деталей. Нельзя касаться руками поверхностей линз и светофильтров. Пыль с внешних поверхностей линз следует сначала удалить кисточкой, хорошо промытой в эфире, после чего протереть линзы мягкой батистовой или полотняной тряпочкой, слегка смоченной бензином или наркозным эфиром.

10.2. Хранение и транспортирование

При перерывах в работе светофильтры следует хранить в ящике для принадлежностей.

При необходимости транспортирования осветитель и его комплект должны быть уложены в ящик так, чтобы они не перемещались.

Допускается перевозка осветителей всеми видами крытого транспорта.

11. ПЕРЕЧЕНЬ ДЕТАЛЕЙ И УЗЛОВ ДЛЯ ДОПОЛНИТЕЛЬНОГО ЗАКАЗА


Контакт цанговый к ртутно-кварцевой лампе (Ю-78.13.684)
Лампа ртутно-кварцевая (ДРК-120)
Светофильтр БС8-2 (Ю-41.59.605)
Светофильтр МС13-2 (Ю-41.59.606)
Светофильтр НС10-2 (Ю-41.59.213)
Светофильтр окулярный ЖС3 (2 мм) (Ю-41.58.252)
Светофильтр окулярный ЖС3 (4 мм) (Ю-41.58.253)
Светофильтр окулярный ЖС18-0,5 (Ю-41.58.254)
Светофильтр окулярный ЖС18-1 (Ю-41.58.225)
Светофильтр СЗС24-2 (Ю-41.57.641)
Светофильтр СЗС7-2 (Ю-41.57.618)
Светофильтр УФС6-3 (Ю-41.57.001)
Светофильтр УФС6-5 (Ю-41.57.002)
Светофильтр ФС1-4 (Ю-41.57.103)
Светофильтр ФС1-2 (Ю-41.57.102)

Приложение - Выбор методов люминесценции, светофильтров и способ освещения
