Инструкция к пользованию
микроскопа МБИ-6

© ЛОМО, 1964г

I НАЗНАЧЕНИЕ

Универсальный исследовательский биологический микроскоп МБИ-6 предназначается дли визуальных исследований и фотографирования объектов в проходящем свете в светлом поле при прямом и косом освещении, в темном поле, с фазовым контрастом и в поляризованном свете, а также в отраженном свете в светлом и темном поле и в поляризованных лучах.

К микроскопу прилагаются две сменные фотокамеры: пленочная с размерами кадра 24x36 мм и пластиночная для снимков 9x12 см. В процессе фотосъемки на пленку при применении пленочной камеры можно вести одновременное наблюдение за объектом через визуальный тубус. Наводка на резкость при работе с пластиночной фотокамерой производится по матовому или прозрачному стеклу с перекрестием.

Микроскоп может применяться в биологических, зоологических, биохимических, медицинских и других лабораториях для изучения гистологических срезов, получения микроскопических анализов состава крови, проверки количественного соотношения форменных её элементов и т.д.

II. ОСНОВНЫЕ ДАННЫЕ

Увеличение микроскопа:

  • при визуальном наблюдении 17,5 — 2375 X;
  • при фотографировании 23 — 1900 X.

Увеличение бинокулярной насадки — 2,5x.

Апертура апланатического конденсора ПК-3 с панкратической системой — 0,16-1,4

Апертура конденсора с диафрагмой — 0,2

Крестообразный столик: продольное перемещение — 80 мм; поперечное перемещение — 50 мм; точность отсчета — 0,1mm; угол поворота — 360°

Вертикальное перемещение грубой подачей — 50 мм. Вертикальное перемещение микрометрической подачей — 2.2мм

Максимальная высота исследуемого объекта — 115 мм

Источник света — лампа К30 (17в, 170 вт). Питание — через понижающий трансформатор ТР-17.

Габаритные размеры: 1100x750x1440 мм

Вес — 100 кг

Объективы и окуляры

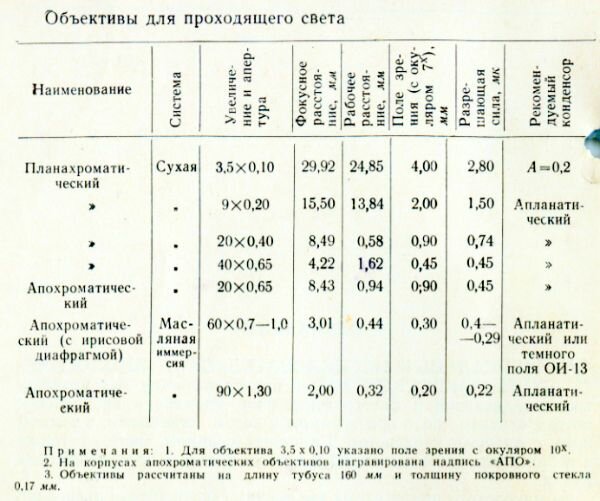

Объективы для проходящего света (тубус 160 мм, стекло 0,17 мм):

  • планахроматические: 3,5x0,10; 9x0,20; 20x0,40; 40x0,65;
  • апохроматические: 20x0,65; 60x0,7-1,0; 90x1,30.

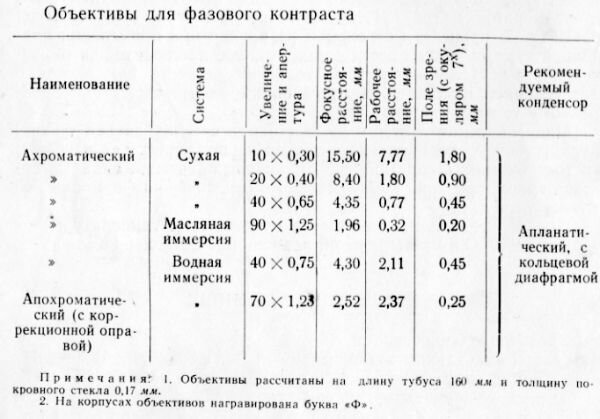

Объективы для фазового контраста (тубус 160 мм, стекло 0,17 мм):

  • ахроматические: 10x0,30; 20x0,40; 40x0,65; 90x1,25; 40x0,75;
  • апохроматические: 70x1,25.

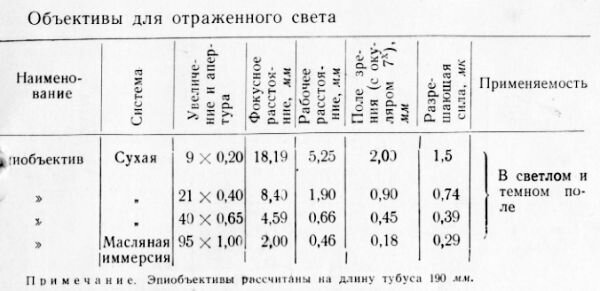

Объективы для отраженного света (тубус 190 мм):

  • эпиобъективы: 9x0,20; 21x0,40; 40x0,65; 95x1,00

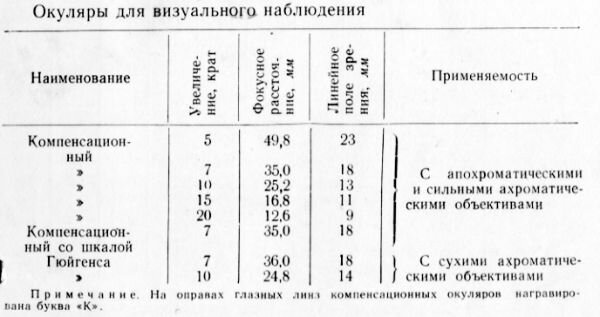

Окуляры для визуального наблюдения.

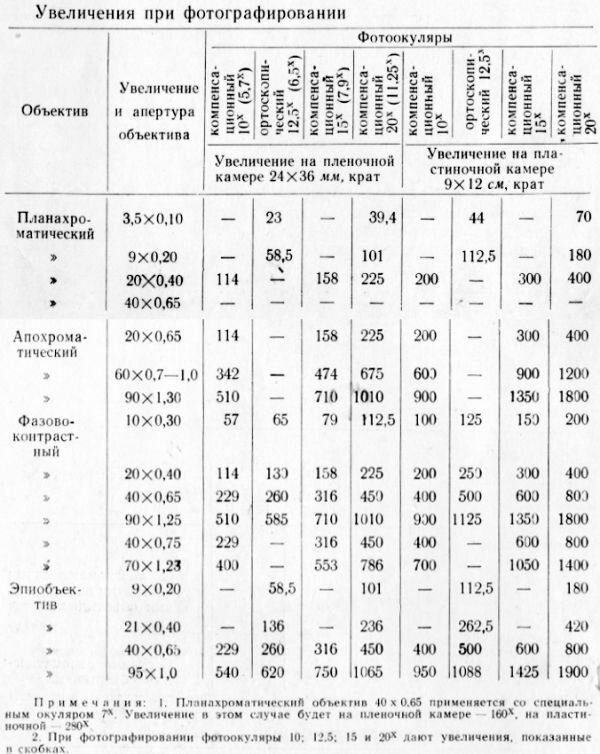

Увеличение при фотографировании, фотоокуляры.

III. ОПТИЧЕСКАЯ СХЕМА

Рис.1. Оптическая схема микроскопа МБИ-6 в проходящем свете

Оптическая схема микроскопа состоит из двух частей: осветительной части, используемой при работе как в проходящем, так и в отраженном свете, и наблюдательной — фотографической части.

1. ОСВЕТИТЕЛЬНАЯ ЧАСТЬ

При работе в проходящем свете нить лампы 1 (рис. 1) проектируется коллектором 2, линзой З, призмой 4 и линзами 5, 6 в плоскость ирисовой апертурной диафрагмы 7, которая апланатическим конденсором 8 и панкратической системой 9 проектируется в выходной зрачок объектива 10.

Ирисовая полевая диафрагма 11 проектируется линзой 6, панкратической системой 9 и апланатическим конденсором 8 в плоскость объекта 12.

Вместо апланатического конденсора с панкратической системой в систему могут быть установлены конденсор 13 с апертурой 0,2 или конденсор темного поля 14 типа ОИ-13. В этом случае апертурная диафрагма 7 вместе с линзой 6 снимается и на ее место устанавливается телесистема 15.

При такой установке нить лампы 1 проектируется коллектором 2, линзой 8, призмой 4, линзой 5 и телесистемой 15 в плоскость ирисовой апертурной диафрагмы конденсора, и далее линзами конденсора — в выходной зрачок объектива.

Полевая диафрагма 11 проектируется телесистемой и конденсорами в плоскость объекта.

В осветительной системе имеются диск с набором светофильтров 16 и жидкостная теплопоглотительная кювета 17.

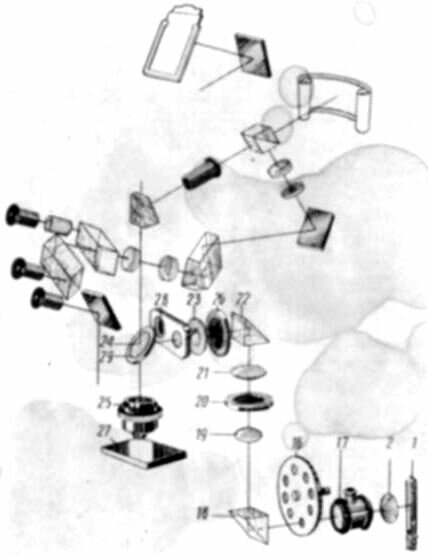

Рис.2. Оптическая схема микроскопа МБИ-6 в отраженном свете

При исследовании объектов в отраженном свете в светлом поле в ход лучей включается призма 18 (рис. 2). Нить источника света 1 проектируется коллектором 2, призмой 18 и линзой 19 в плоскость ирисовой апертурной диафрагмы 20, которая линзой 21, призмой 22, бифокальной линзой 23 и отражательной пластинкой 24 проектируется в выходной зрачок эпиобъектнва 28.

Ирисовая полевая диафрагма 26 проектируется бифокальной линзой 23, отражательной пластинкой 24 и эпиобъективом 25 в плоскость объекта 27.

Для работы в темном поле в ход лучей включается кольцевая диафрагма 28, диафрагмы апертурная 20 и полевая 26 — открываются полностью. Лучи от источника света в этом случае проходят широким пучком через бифокальную линзу 23. Центральная часть пучка при этом срезается кольцевой диафрагмой 28, краевые лучи падают на кольцевое зеркало 29, которое и направляет пучок в зеркальный конденсор эпиобъектива 25 и далее — на объект 27.

Апертуры объектива и зеркального конденсора рассчитаны так, что в объектив могут попасть только те лучи, которые отражаются от частичек объекта, чем и достигается светлое изображение объекта на темном фоне поля зрения.

2 НАБЛЮДАТЕЛЬНАЯ И ФОТОГРАФИЧЕСКАЯ ЧАСТЬ

От препарата, освещенного проходящем или отраженным светом, лучи, пройдя объектив, падают на зеркало 30 (рис. 1) или призму 31. При включенном зеркале 30 лучи направляются в визуальный тубус и создают изображение в плоскости полевой диафрагмы окуляра 32 монокулярной или бинокулярной насадки 33. Когда зеркало 30 выключено, призма 31 направляет лучи в фокальную плоскость сменных фотоокуляров 34, где получается изображение объекта. Фотоокуляры проектируют изображение или непосредственно на фотопленку 35, или через зеркало 36 па фотопластинку 37. При фотографировании на пленку между фотоокулярами и пленкой включается призма-куб 38 со светоделительным покрытием, которая направляет небольшую часть света (около 10%) в оптическую систему наблюдательного тубуса. Фотоокуляры 34 и линза 39 проектируют изображение объекта на поверхность коллективной линзы 40, на которой нанесена рамка, соответствующая размерам кадрового окна пленочной камеры. Рамка кадра вместе с изображением объекта проектируется зеркалом 41. призмой 42 и линзой 43 в фокальную плоскость окуляров наблюдательного тубуса. Таким образом, по время фотографирования на пленку можно одновременно наблюдать за объектом визуально. При работе с пластиночной камерой призма-куб 88 и линзы 39, 40 выключаются, и наводка на резкость производится по матовому или прозрачному стеклу (с перекрестием).

Рис.3. Микроскоп МБИ-6 со столом

IV. КОНСТРУКЦИЯ

Прибор состоит из следующих основных частей: микроскопа 44 (рис. 3), стола 45, осветителя 46 и трансформатора 47. Микроскоп с осветителем ставится на амортизаторы, укрепленные на столе. В ящики тумб 48 стола укладываются принадлежности прибора. Трансформатор может быть установлен в любом удобном месте.

Корпус 49 (рис. 4) микроскопа жестко скреплен с основанием 50.

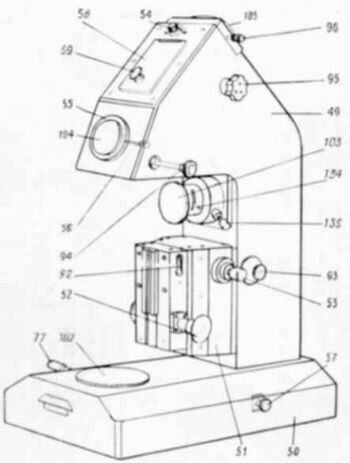

Рис.4. Конструкция микроскопа, корпус

К корпусу прикреплен микрометрический механизм 51 с рукоятками 52 и 53 грубой и микрометрической подач по высоте съемных предметных столиков. В нижней части корпуса смонтированы узлы осветительного устройства, в верхней части механизмы выключения из хода лучей зеркала 30 (рис. 1), призмы-куба 38 и линз 39, 40. Там же расположен затвор фотокамеры 9x12 см, представляющий собой металлическую заслонку, которая при повороте рукоятки 54 (рис. 4) перекрывает пучок света, идущий в камеру. На передней части корпуса установлено кольцо 55, в которое вставляется бинокулярная или монокулярная насадка, закрепляемая винтом 56. При помощи рукоятки 57 производится перемещение салазок с призмой, которая направляет световой пучок в оптическую систему отраженного света.

Смена фотоокуляров осуществляется через крышку 58, открываемую ручкой 59.





К микроскопу прикладываются три съемных предметных столика: с крестообразным движением, скользящий и столик для больших объектов.

Рис.5.Предметный столик с крестообразным движением

Предметный столик с крестообразным движением (рис. 5) получает поперечное перемещение верхней части 60 от рукоятки 67, продольное перемещение препаратодержателя — от рукоятки 62 и центрировочное движение верхней части — от винтов 63. Препарат помещается на столике между неподвижной лапкой-упором 64, закрепляемой зажимным винтом 65, и подвижной лапкой 66. При установке разных по размеру препаратов необходимо отжать винт шпилькой 67 и переместить лапку 66 на нужную величину. Нижней частью 68 столик скреплен с кронштейном 69. На микроскопе столик зажимается винтом 70. Поворот верхней части столика стопорится винтом 71.



Рис.6.Скользящий предметный столик

Скользящий предметный столик (рис.6) состоит из двух дисков: верхнего диска 72 и нижнего диска 73, притертых друг к другу. На верхнем диске устанавливаются клеммы 74 и шайба 75 для непрозрачных объектов. Между дисками, для плавного их скольжения, наносится слой смазки, смешанной с касторовым маслом. Соотношение смазки и касторового масла в смеси зависит от окружающей температуры и от нужной легкости хода. Скользящий столик рекомендуется применять при наблюдении и фотографировании живых объектов, когда их нужно держать постоянно в поле зрения окуляра.



Рис.7.Столик для больших объектов

Столик для больших объектов (рис. 7) применяется только при работе в отраженном свете. Он вставляется втулкой 76 в отверстие скользящего столика.



Микроскоп можно быстро подготовить к работе как в проходящем, так и в отраженном свете.

Для работы в проходящем свете на основание микроскопа устанавливается полевая диафрагма 11 (рис. 8), которая зажимается винтом 77. При работе с апланатическим конденсором 8 типа ПК-3 с панкратической системой на корпус полевой диафрагмы 11 ставится апертурная диафрагма 7.

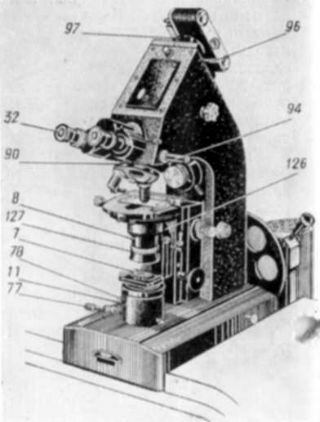

Рис.8.Подготовка микроскопа

Апланатический конденсор обеспечивает плавное изменение апертуры от 0,16 до 1,4. Требуемая апертура устанавливается по шкале и индексу.

При работе с конденсором A=0,2 или с конденсором темного поля ОИ-13 вместо апертурной диафрагмы устанавливается телесистема, которая закрепляется винтом 78.

Рис.9.Коллектор

Изменение диаметра полевой диафрагмы производится рукояткой 79 (рис. 9), а центрировка — винтами 80.



Апертурную диафрагму можно поворачивать на 360° и смещать с оси на 5 мм, что необходимо для создания косого освещения. Вращение диафрагмы производится непосредственно от руки, а смещение винтом 81 (рис. 10). Изменение диаметра диафрагмы осуществляется вращением кольца 82. В кольцо могут быть вложены матовое стекло 88, дымчатый светофильтр 84, кольцевая диафрагма для фазовоконтрастного устройства или поляфильтр.

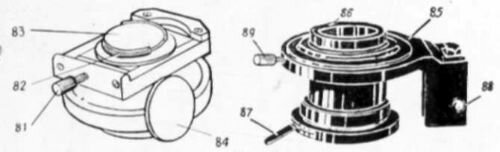

10-11.Конденсор

Конденсор А=0,2 состоит из кронштейна 85 (рис. 11), корпуса 86, рукоятки 87 ирисовой диафрагмы, зажимного винта 88 кронштейна и зажимного винта 89 конденсора.

Конденсор А=0,2 применяется совместно с телесистемой при пользовании объективами с малыми увеличениями (3,5 и 9х) и большим рабочим расстоянием, а также при наблюдении объектов в кюветах, когда столик опущен.

На головку корпуса микроскопа надеваются салазки с четырех-гнездным револьвером 90 (рис. 8) для объективов.

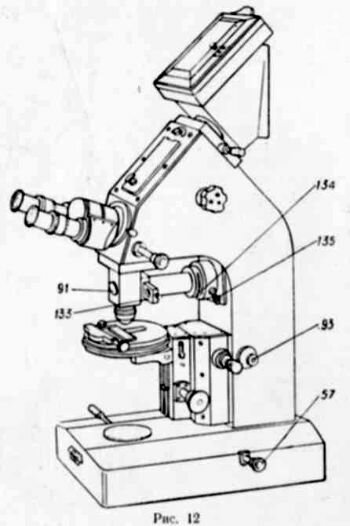

Рис.12. Настройка отражённого света

При работе в отраженном свете салазки с револьвером с микроскопа снимаются, и на их место устанавливается осветитель 91 (рис. 12), в корпусе которого передвигается оправа с диафрагмами, что необходимо для перехода к работе в темном поле.

Грубая подача после предварительной фокусировки микроскопа стопорится ручкой 92 (рис. 4) тормоза.

Рукоятка 93 служит для изменения диаметра апертурной диафрагмы.

Переход с визуального наблюдения к фотосъемке осуществляется рукояткой 94. При фотографировании с камерой 9x12 см призма-куб (рис. 1) выключается барашком 95 (рис. 4). Винтом 96 производится закрепление фотокамер.

Па рис. 8 показана пленочная фотокамера «Зоркий-4» с ввернутой в нее втулкой 97.

Правила эксплуатации фотокамеры 24x36 мм приведены в ее описании.

Рис.13.Фотокамера 9x12

На рис. 13 показана фотокамера для снимков 9x12см. Прозрачное стекло 98 с перекрестием и матовое стекло 99 служат для наведения на резкость.

При фотографировании с камеры снимается матовое стекло 99, и вместо него ставятся кассеты 100. Кассеты и рамка с матовым стеклом закрепляются защелками 101. Чтобы внутрь штатива при снятых принадлежностях не проникала пыль, следует отверстия штатива закрывать заглушками 102 (рис. 4), 103, 104 и 105.

Рис.14.Кронштейн фонаря

К основанию микроскопа, сзади, прикреплен кронштейн 106 (рис. 14), на который ставится фонарь 107 с лампой. Центрировка лампы фонаря производится винтами 108. Патрон 109 с лампой закрепляется в фонаре винтом 110. Лампа включается в трансформатор через розетку 111. Питание лампы производится через понижающий трансформатор 127/220/6/18,5 в или с входным напряжением по требованию заказчика.

Рис.15.Трансформатор

С помощью переключателя 112 (рис. 15) на лампу можно подать семь ступеней напряжения (от 6 до 18,5 в). Рекомендуется при визуальном наблюдении работать с лампой при пониженном напряжении (до 12в), что значительно увеличивает срок службы лампы. При фотографировании нужно подавать на лампу напряжение 17 в. Перекал лампы допускается только в исключительных случаях. Контроль за напряжением лампы производится по вольтметру 113.

В основании фонаря рукояткой 114 (рис. 14) перемещается коллектор 2. На подставку 115 ставится кювета, наполняемая дистиллированной водой или 2-5% раствором медного купороса.

На кронштейне осветителя укреплен диск 116 с набором светофильтров. Переключение светофильтров осуществляется поворотом диска.

Трансформатор установлен на напряжение 220 в. Переключение на напряжение 127 в производится через окно в дне трансформатора. Вилка 117 (рис. 15) служит для включения трансформатора в сеть.

Перед работой трансформатор следует обязательно заземлить с помощью контакта 118. В гнездо 119 вставляется розетка 111 с проводом (рис. 14).

V. РАСПАКОВКА И СБОРКА

Рис.16.Сборка МБИ-6

Прибор транспортируется в одном упаковочном ящике, в котором помещены стол, футляр с микроскопом, чехол и осветитель. Необходимо сначала аккуратно снять верхнюю крышку яшика, а затем вынуть части прибора.

Микроскоп установлен в футляр, с которым он скреплен снизу четырьмя болтами. Перед тем как вынуть микроскоп, болты нужно отвинтить.

Сборка прибора производится в следующем порядке. На пол устанавливаются тумбы 48 (рис. 16), на которые накладывается крышка стола 45. Отверстия в нижней части крышки совмещаются с отверстиями угольников 120, укрепленных на тумбах. В совмещенные отверстия вставляются болты 121, после чего крышка стола свинчивается с угольниками тумб.

В основание микроскопа, снизу, ввинчиваются до упора четыре ножки 122, которые уложены вместе с осветителем прибора в отдельный ящик. Микроскоп устанавливается на столе. К основанию микроскопа винтами 123 крепится кронштейн 106. На направляющие кронштейна устанавливается фонарь 107 (рис. 14).

Прибор рекомендуется устанавливать в помещении, где нет толчков, вибраций и других сотрясений, так как при фотографировании с большими увеличениями (1500-2000x) это сказывается на качестве фотографий.

VI. МЕТОДИКА РАБОТЫ

Качество изображения в значительной степени зависит от освещения, поэтому настройка освещения является важной подготовительной операцией перед работой иа микроскопе.

Для правильного применения микроскопа необходимо освоить следующие виды его настройки:

1. Для работы в проходящем свете: с апланатическим конденсором ПК-3 с панкратической системой в светлом поле; с фазово-контрастным устройством; с телесистемой и конденсорами А=0,2 и ОИ-13; с центрировочной пластинкой.

2. Для работы в отраженном свете в светлом и темном поле.

3. Для работы в поляризованном свете.

1. РАБОТА В ПРОХОДЯЩЕМ СВЕТЕ

Работа с конденсором ПК-3 в светлом поле

Перед началом работы на микроскопе снять заглушку 102 (рис. 4), вместо нее поставить полевую диафрагму 11 (рис. 8) и апертурную диафрагму 7 и закрепить их винтами 77 и 78.

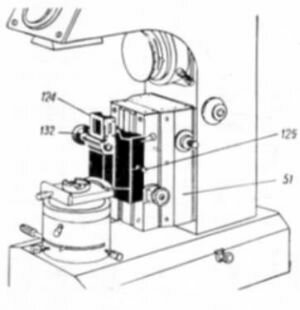

Рис.17.Настройка проходящего света

На вертикальные направляющие микрометрического механизма 51 (рис. 17) типа «ласточкин хвост» надеть кронштейн 124 конденсоров и, опустив его до упора, закрепить винтом 125. На кронштейн установить конденсор 8 (рис. 8) и зажать его винтом 126.

Предметный столик с крестообразным движением (рис. 5) надеть на вертикальные направляющие микрометрического механизма и зажать винтом.

Вместо крестообразного столика, в зависимости от рода работы, на микроскоп может быть установлен скользящий столик (рис. 6).

Для этого центрировочные винты 68 (рис. 5) вывинтить, верхнюю часть 60 столика отжать на себя, вынуть ее из кронштейна 69, после чего в свободное кольцо кронштейна вставить скользящий столик.

Лампу осветителя подключить к сети через трансформатор. Для настройки освещения на направляющую головки корпуса надеть (до упора) салазки четырехгнездного револьвера объективов, вставить монокулярную или бинокулярную насадку, как по казано на рис. 8, и закрепить ее винтом. Рукоятки 57 (рис.4) и 94 вдвинуть в корпус до упора.

Перемещая лампу вдоль ее оси и передвигая коллектор 2 (рис. 14) рукояткой 114, добиться наиболее резкого изображения нитей лампы на матовом стекле, вложенном в кольцо апертурной диафрагмы, и полного заполнения апертурной диафрагмы. При этом винтами 108 установить лампу так, чтобы изображение светящегося ее тела было центричным относительно апертурнон диафрагмы.

В монокулярную или бинокулярную насадку (в зависимости от применяемого объектива) вставить окуляры. На столик микроскопа установить исследуемый объект, зажав его лапками 64 и 66 (рис. 5) препаратодержателя или клеммами 74 (рис. 6) микроскопа. Поднять конденсор до упора. Поворотом револьвера включить в ход лучей слабый объектив (3,5 или 9х). Вращением рукояток 52 (рис. 4) грубой подачи поднять столик микроскопа настолько, чтобы между объективом и препаратом остался минимальный зазор. Затем, наблюдая в окуляр и медленно опуская столик грубой подачей, следить за появлением изображения объекта. Вращением рукоятки 53 микрометрической подачи точно сфокусировать микроскоп на объект. Кольцом 127 (рис. 8) установить апертуру панкратического конденсора но апертуре объектива. При этом нолевая диафрагма должна быть резко видна в плоскости препарата. Винтами 80 (рис. 9) привести изображение полевой диафрагмы в центр поля зрения микроскопа (диафрагма должна быть открыта так, чтобы ее края несколько выходили за пределы поля зрения).

Рис.18.Вспомогательный микроскоп МИР-4

После этого установить наиболее выгодный размер апертурной диафрагмы 7 (рис. 8). Изображение апертурной диафрагмы получается в выходном зрачке объектива микроскопа (вблизи последней линзы объектива). Это изображение можно видеть при помощи вспомогательного микроскопа 128 (рис. 18) типа МИР-4, установленного в тубус основного микроскопа вместо окуляра; вспомогательный микроскоп сфокусировать на выходной зрачок объектива перемещением патрубка 129 с окуляром; при этом вращать рукоятки механизма грубой и микрометрической подачи нельзя.

Вспомогательный микроскоп МИР-4

Сначала апертурную диафрагму закрыть до предела, а затем, наблюдая за выходным зрачком объектива в микроскоп МИР-4. постепенно открывать диафрагму до тех пор. пока ее изображение не покроет всего отверстия выходного зрачка объектива. Обычно рекомендуется устанавливать такой размер апертурной диафрагмы, при котором диаметр её изображения будет равняться 2/3 диаметра выходного зрачка объектива микроскопа. Однако окончательное раскрытие апертурной диафрагмы зависит от исследуемого препарата. Диафрагма открывается так, чтобы изображение препарата получалось наиболее контрастным. При слишком открытой апертурной диафрагме контрастность изображения обычно падает. Нельзя также регулировать яркость изображения в микроскопе сужением апертурной диафрагмы или опусканием конденсора, так как при этом снижается разрешающая способность микроскопа. Для уменьшения яркости изображения включить один из светофильтров диска 116 (рис. 14) или с помощью реостата трансформатора убавить накал лампы.

Выполнив настройку освещения, можно приступить к наблюдению препарата.

К микроскопу прилагается большой комплект объективов и окуляров. Чтобы рассматриваемая деталь объекта не выходила за пределы поля зрения при переходе от слабого объектива к сильному, рекомендуется переходить к объективу рабочего увеличения с окуляром 5х постепенно через все предшествующие по увеличению объективы. Изображение исследуемой детали объекта с каждым объективом должно заново приводиться в центр поля зрения окуляра. Замена окуляра 5х окуляром рабочего увеличения может быть произведена также только после приведения исследуемой детали объекта в центр поля зрения окуляра 5х.

Рекомендуется в револьвер микроскопа одновременно устанавливать объективы только по перечисленным ниже группам:

1. Планахроматический 3,5x0,10   9х0.20 20Х0.40 40х0.65

2. Планахроматический 9х0.20; Апохроматический 20x0,65 60Х0.7-1,0 90X1.30

3. Фазовый 10X0,30 » 20 X 0.40 » 40X0,65 » 90X1.25

4. Фазовый 10X0,30 » 20X0,40 » 40X0.75 » 70X1,23

Объективы малого увеличения (3,5 и 9х) имеют наибольшее поле зрения и применяются главным образом в качестве искателей при выборе участков для более подробного изучения.

С каждым объективом, входящим в комплект микроскопа, можно применять любые окуляры, однако в начале наблюдения, как уже было сказано выше, рекомендуется пользоваться самым слабым окуляром (5х).

После того, как с объективом 3,5 или 9х выбран участок препарата, намеченный для подробного изучения, с помощью механизма столика установить его в центр поля зрения. (Если это выполнено недостаточно аккуратно, участок может не попасть в поле зрения более сильного объектива).

После этого повернуть револьвер, включить в ход лучей объектив нужного увеличения (20 или 40х) и сфокусировать микроскоп на объект.

Затем закрыть полевую и апертурную диафрагмы и, наблюдая в окуляр, привести изображение полевой диафрагмы в центр поля зрения микроскопа, пользуясь для этого винтами 80 (рис. 9). Полевую диафрагму открыть настолько, чтобы диаметр её изображения был немногим больше диаметра поля зрения микроскопа. Проверить центричность расположения изображения нити лампы и плоскости апертурной диафрагмы и открыть апертурную диафрагму до нужного размера, как было указано выше. Приступить изучению препарата.

К микроскопу прикладывается большой набор объективов масляной иммерсии, на корпусах которых нанесено черное кольцо. Прежде чем перейти к работе с иммерсионным объективом 60x0,7-1 или 90x1,30, пользуясь объективом 20 или 40х, возможно точнее установить участок препарата, интересующий наблюдателя, в центр поля зрения.

Перед началом работы на фронтальную линзу иммерсионного объектива и на препарат нанести стеклянной палочкой по капле иммерсионного масла.

Нельзя применять суррогаты взамен иммерсионного масла, так как это может значительно ухудшить качество изображения.

После работы иммерсионное масло с объектива и препарата снять тряпочкой или ватой, а затем фронтальную линзу объектива и препарат протереть ватой, навернутой на деревянную палочку или спичку и слегка смоченной спиртом или ксилолом.

Фокусировку микроскопа на препарат производить очень осторожно.

Все указания, сделанные для объективов 20 и 40х в отношении фокусировки микроскопа, настройки освещения и размера раскрытия диафрагмы, должны быть обязательно выполнены и при работе с иммерсионными объективами.

В большинстве случаев апертура осветительной системы не превышает 2/3 апертуры иммерсионного объектива, поэтому наносить иммерсионную жидкость между фронтальной линзой конденсора и предметным стеклом препарата не требуется. В особых случаях, когда апертуру осветительной системы нужно довести до полной апертуры иммерсионного объектива, на фронтальную линзу конденсора наносится несколько капель иммерсионного масла или воды, после чего конденсор должен быть поднят до упора. Предметное стекло при этом должно соприкасаться с каплей жидкости, нанесенной на конденсор. Апертурная диафрагма конденсора должна быть открыта полностью. По окончании работы конденсор очищается от масла так же, как иммерсионный объектив.

Фокусировку микроскопа при работе с сильными объективами рекомендуется производить особенно осторожно, чтобы не повредить объект и фронтальную линзу объектива. С такими объективами, особенно с объективом 90X1.30, нельзя применять покровные стекла, толщина которых превышает 0,17 мм.

При переходе к фотосъемке рукоятку 91 (рис. 4) зеркала выдвинуть из корпуса до упора. Снять заглушку 105, установить фотокамеру 24x36 мм вместе с насадкой в кольцо и закрепить винтом 96.

Рис.19. Фотоокуляры

Открыть крышку 58 (рис. 19) ручкой 59, вынуть салазки 130 и вставить в них сменный фотоокуляр 34. Салазки с окуляром вставить в корпус микроскопа и вдвинуть окуляр до упора.

В связи с тем, что фотоокуляр 7х длиннее остальных фотоокуляров, при установке его на рабочее место оставлять зазор 7-10 мм между опорным торцом фотоокуляра и салазками; после установки салазок окуляр вдвинуть до упора.

Поворотом рукоятки 54 (рис. 4) по часовой стрелке до упора открыть затвор камеры. Поворотом барашка 95 против часовой стрелки ввести в ход лучей систему визуального наблюдения за объектом в процессе его фотографирования.

В бинокулярную насадку вставить два компенсационных окуляра 7x и, пользуясь диоптрийным механизмом трубок насадки, установить по глазу наблюдателя резкое изображение сетки коллективной линзы 40 (рис. 1), которая соответствует размеру кадра фотокамеры. Затем сфокусировать микроскоп на объект. Только при соблюдении такой последовательности фокусировки обеспечивается резкое изображение на фотопленке при одновременно резком изображении в бинокулярной насадке. Включить нужный светофильтр и производить съемку.

В случае необходимости камера может быть повернута на 90° по рискам, нанесенным на насадке и кольце, в которое устанавливается фотокамера. Заправка пленки и установка экспозиций на пленочной камере производятся по прилагаемому к ней описанию.

При работе с фотокамерой 9x12 см установка камеры и фотоокуляров производится так же, как и пленочной камеры. Наводка на резкость производится по прозрачному стеклу 98 (рис. 13) с перекрестием или матовому стеклу 99 с помощью лупы. Для точной наводки пользуются прозрачным стеклом 98 с перекрестием. Повернув рукоятку 54 (рис. 4) по часовой стрелке до упора, открыть затвор. Поворотом барашка 95 по часовой стрелке вывести призму-куб с линзами из хода лучей. После наводки на резкость снять матовое или прозрачное стекло. Повернув рукоятку 54 против часовой стрелки, закрыть затвор и поставить кассету.

Для устранения бликов при фотографировании диаметр полевой диафрагмы устанавливать по размеру кадра визуального тубуса или по размеру матового стекла камеры.

При зарядке кассет фотопластинку вставить под держатель в передний конец кассеты, на заднем конце кассеты отвести влево маленький рычажок, пластинка плавно опускается на дно кассеты, после чего отпустить рычажок. Два выступа в кассете надежно крепят пластинку.

Работа с фазовоконтрастным устройством

Для повышения контрастности неокрашенных препаратов и при исследовании живых объектов применяется метод наблюдения в фазовом контрасте.

В этом случае пользуются кольцевой диафрагмой 131 (рис. 18), фазовыми ахроматическими объективами 10, 20, 40 и 90х, объективами водной иммерсии ахроматическим 40х и апохроматическим 70x — и вспомогательным микроскопом МИР-4.

Настройка освещения должна производиться так же, как и при работе с апланатическим конденсором ПК-3, за тем исключением, что апертурную диафрагму в этом случае после настройки освещения следует открыть полностью.

Набор требуемых фазовоконтрастных объективов ввернуть в четырехгнездный револьвер, после чего сфокусировать микроскоп на препарат с объективом 10х. Кольцом 127 (рис. 8) установить апертуру конденсора по апертуре объектива. Поворотом диска 116 (рис. 14) включить зеленый светофильтр. Вместо окуляра вставить вспомогательный микроскоп 128 (рис. 18) и перемещением патрубка 129 с окуляром сфокусировать его на фазовое кольцо объектива. При этом нельзя вращать рукоятки механизма грубой и микрометрической подачи микроскопа. Вложить в кольцо 82 (рис. 10) апертурной диафрагмы кольцевую диафрагму 131 (рис. 18). В поле зрения вспомогательного микроскопа должно быть видно изображение кольцевой диафрагмы; по своим размерам оно может быть меньше или больше фазового кольца объектива и не центрировано но отношению к нему. Перемещая и вращая кольцевую диафрагму винтом 81 (рис. 10), сцентрировать ее изображение с изображением фазового кольца объектива. Вращением кольца с апертурной шкалой добиться такого положения, при котором изображение кольцевой диафрагмы будет перекрываться фазовым кольцом объектива. Нельзя допускать, чтобы изображение кольцевой диафрагмы выходило за пределы фазового кольца объектива, так как при этом снижается контрастность изображения. Заменить вспомогательный микроскоп окуляром и производить исследование объекта.

При переходе к работе с другим фазовым объективом снова совместить изображение кольцевой диафрагмы с фазовым кольцом объектива, как указано выше.

Проверить фокусировку микроскопа на резкость изображения объекта. Апертурпую и полевую диафрагмы закрыть. Наблюдая в окуляр, привести изображение нолевой диафрагмы в центр поля зрения микроскопа, пользуясь для этого винтами 80 (рис. 9). После этого полевую диафрагму открыть так, чтобы диаметр ее изображения стал немногим больше поля зрения микроскопа.

Проверить центричность расположения изображения нити лампы в плоскости апертурной диафрагмы и полностью открыть апертурную диафрагму.

Для перехода к обычному методу наблюдения достаточно снять кольцевую диафрагму с апертурной и сменить объективы.

Работа с телесистемой и конденсорами А=0,2 и ОИ-13

Для работ, требующих малого увеличения (например, при исследовании гистологических и анатомических крупных структур), или при фотографировании рекомендуется применять конденсор А=0,2 и телесистему 15 (рис. 1).

При работе с телесистемой апертурную диафрагму снять и вместо нее на корпус полевой диафрагмы поставить телесистему. На кронштейн 124 (рис. 17) установить, в зависимости от рода работы, конденсор A = 0,2 или конденсор темного поля ОИ-13 на кронштейне 85 (рис 11).

Настройку освещения для работы с конденсором А=0,2 производить следующим образом. Ирисовую диафрагму конденсора рукояткой 87 закрыть на 2/3. Перемещая коллектор рукояткой 111 (рис. 14), добиться такого положения, при котором изображение источника света на лепестках апертурной диафрагмы конденсора станет резким. Перемещая фонарь винтами 108, добиться заполнения диафрагмы изображением источника света. Включить в ход лучей объектив 3,5 или 9x и сфокусировать микроскоп на объект. Наблюдая в окуляр, перемещением конденсора но высоте добиться резкого изображения полевой диафрагмы в поле зрения микроскопа. Винтами 80 (рис. 9) привести полевую диафрагму в центр поля зрения и открыть диафрагму так, чтобы её края несколько вы ходили за пределы поля. Установить нужный размер раскрытие апертурной диафрагмы. Для этого вынуть окуляр из тубуса микроскопа, вместо него вставить вспомогательный микроскоп 128 (рис. 18) и сфокусировать его на выходной зрачок объектива. При этом нельзя нарушать фокусировку микроскопа.

Апертурную диафрагму открыть на 2/3 диаметра выходного зрачка объектива. После этого вынуть вспомогательный микроскоп, вставить окуляр и приступить к наблюдению препарата.

Настройка микроскопа для работы в темном поле с конденсором ОИ-13 требует особой тщательности и навыка. Апертура конденсора темного поля должна быть больше апертуры объектива. Слишком сужать апертуру объектива не рекомендуется, так как при этом уменьшается его разрешающая сила. Следует также обращать внимание па состояние иммерсионного масла и на процесс его нанесения. Мельчайшие пузырьки воздуха в иммерсионном масле могут сильно снизить контрастность изображения.

Порядок настройки освещения микроскопа для работы в темном поле тот же, что и для работы в светлом поле, но дополнительно нужно проделать следующее.

На место конденсора ПК-3 установить конденсор темного поля ОИ-13. Снять апертурную диафрагму и вместо нее на корпус полевой диафрагмы поставить телесистему. Опустить кронштейн, установить конденсор темного поля и нанести на его фронтальною линзу иммерсионное масло.

В револьвер вставить объективы 9 и 60х с ирисовой диафрагмой; в окулярную насадку поместить компенсационный окуляр 5х. Включить в ход лучей объектив 9х и сфокусировать микроскоп на объект. Полностью открыть полевую и апертурную диафрагмы. Рукояткой 132 (рис. 17) поднять конденсор темного поля до соприкосновения капли иммерсионного масла с предметным стеклом. Наблюдая в окуляр, винтами конденсора перемешать его до тех пор, пока в поле зрения не появится сплошное светлое пятно или кольцо. Этими же винтами привести пятно на середину поля зрения. Подъемом конденсора добиться равномерной освещенности пятна. Поворотом револьвера выключить объектив 9х. Вместо объектива 9х установить объектив 60х и нанести на него и на объект иммерсионное масло. Сфокусировать микроскоп на объект. Диафрагму объектива открыть настолько, чтобы изображение объекта стало контрастным без излишней засветки, светлым на общем темном фоне поля зрения.

Работа с центрировочной пластинкой

Центрировочная пластинка, прикладываемая к прибору, служит для быстрого совмещения оси вращения столика с крестообразным движением (рис. 5) с центром поля зрения микроскопа. На ярлыке пластинки произведена запись координат совмещения перекрестия пластинки с осью вращения столика.

Ярлык центрировочной пластинки расположить около поворотной лапки препаратоводителя. Другую лапку препаратоводителя совместить с риской шкалы. Вращая рукоятки 62 (рис. 5) и 61, установить отсчеты по шкалам согласно координатам, указанным на ярлыке пластинки.

Для наблюдения перекрестия центрировочной пластинки рекомендуется в ход лучей включить объектив 9х и в тубус вставить окуляр 7x с сеткой и перекрестием. После этого настроить освещение и сфокусировать микроскоп на верхнюю поверхность пластинки. Затем центрировочными винтами 63 привести центр перекрестия пластинки в центр поля зрения окуляра. Наблюдая в окуляр, повернуть верхнюю часть столика на 150-180° и заметить центр окружности, которою описывает перекрестие пластинки при повороте. Координатным механизмом столика совместить перекрестие окуляра с центром окружности и снова повернуть столик на 150-180°. Если после этого центр перекрестия пластинки при повороте столика не описывает окружности, значит, оно точно совмещено с осью вращения столика.

На этом заканчивается приведение оси вращения столика в центр поля зрения микроскопа. Такое положение столика является исходным, и при дальнейшей работе центрировочными винтами столика пользоваться нельзя, так как этим будет нарушено исходное его положение. Для перемещения препарата нужно пользоваться рукоятками 61 и 62.

Когда положение объекта фиксируется для повторного быстрого отыскания любого его участка, на предметном стекле необходимо записать координаты объекта по шкалам препаратоводителя при совмещении объекта с центром перекрестия окуляра. При такой фиксации можно быстро отыскать и ввести в поле зрения любой участок объекта, который вызывает интерес.

Для повторного ввода в поле зрения зафиксированного участка объекта необходимо:

1. Установить центрировочную пластинку на столике микроскопа.

2. Установить отсчет но шкалам столика согласно координатам, записанным на пластинке.

3. Привести винтами 63 изображение перекрестия пластинки на совмещение с перекрестием окуляра или в центр поля зрения.

4. Поставить препарат вместо центрировочной пластинки.

5. Установить по шкалам столика координаты, записанные на предметном стекле. При этом в поле зрения должен попасть тот участок объекта, координаты которого зафиксированы.

2. РАБОТА В ОТРАЖЕННОМ СВЕТЕ В СВЕТЛОМ И ТЕМНОМ ПОЛЕ

Для работы в отраженном свете вместо револьвера на направляющие корпуса установить осветитель отраженного света. Рукоятку 57 (рис. 12) выдвинуть из основания до упора. Перемещением оправы 133 выключить из хода лучей диафрагму темного поля с черным кружком посредине. Рукоятками 134 и 93 закрыть полевую и открыть апертурную диафрагмы. Наложить матовое стекло 83 (рис. 10) на опорный торен для объективов (объективов при этом должен быть снят). Вращая винты 108 (рис 14) и перемещая оправу коллектора рукояткой 114, добиться центричного и резкого изображения нити лампы на матовом стекле. Ввернуть эпиобъектив и установить препарат на столик. Сфокусировать микроскоп на объект. Рукояткой 134 (рис. 12) закрыть полевую диафрагму и винтами 135 отцентрировать ее в иоле зрения окуляра. Затем открыть диафрагму настолько, чтобы ее края вышли из поля зрения. Рукояткой 93 прикрыть апертурную диафрагму до получения контрастного изображения объекта. Для работы в темном ноле необходимо переключить оправу 133 с диафрагмами и открыть полностью апертурную и полевую диафрагмы.

При работе в отраженном свете часто приходится исследовать большие по высоте и объему объекты. В этом случае целесообразно установить столик для больших объектов (рис. 7) на скользящий столик (рис. 6) и опустить их вниз настолько, насколько это необходимо по условиям фокусировки.

3. РАБОТА В ПОЛЯРИЗОВАННОМ СВЕТЕ
Рис.20. Поляфильтры (поляризаторы)

При исследовании объектов в проходящем и отраженном поляризованном свете применяются поляфильтры, показанные на рис. 20.

При работе в проходящем свете анализатор 136 устанавливается в верхнее гнездо корпуса револьвера 90 (рис. 8) объективов. Для этого нужно с корпуса микроскопа снять револьвер, установить в него анализатор, поставить револьвер на место, а поляризатор 137 (рис. 20) в кольцо апертурной диафрагмы 7 (рис. 8). Скрещивание поляризатора и анализатора производится вращением апертурной диафрагмы.

При работе в отраженном свете анализатор 136 (рис 20) устана вливается в верхнее гнездо, в корпусе осветителя 91 (рис 12) отраженного света, а поляризатор 187 (рис. 20) — в патрубок. Скрещивание поляризатора и анализатора производится вращением поляризатора в патрубке осветителя.

Для исследовании в поляризованном свете к микроскопу прикладывается окуляр Гюйгенса 7х с сеткой и шкалой.

VII. УХОД ЗА ПРИБОРОМ

Универсальный исследовательский биологический микроскоп МБИ-6 является сложным и дорогим прибором, поэтому обращаться с ним необходимо бережно и аккуратно.

В нерабочее время следует съемные узлы и принадлежности прибора укладывать в ящики боковых тумб стола. Все отверстие в основании и корпусе микроскопа нужно закрывать заглушками, а микроскоп — чехлом.

Особое внимание нужно обращать на чистоту оптических деталей прибора. Пыль с оптических поверхностей надо смахивать беличьей кистью, а жировые налеты удалять мягкой батистовой тряпочкой или ватой, намотанной на гладкую деревянную палочку, слегка смоченной чистым бензином или ксилолом. Особенно аккуратно нужно чистить зеркала. Пыль с зеркал рекомендуется сдувать резиновой грушей. Чистку оптики следует производить без разборки узлов микроскопа, так как разборка приведет к разъюстировке прибора.

Смазку направляющих микроскопа производить по мере ее загустения, чтобы сохранить легкость и плавность хода подвижных частей. Загустевшую смазку смыть бензином и на чистые поверхности нанести тонкий слой вазелина или смазки, прилагаемой к комплекту.

VIII. КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ

№ ппНаименование№ сборки или детали
1Амортизатор АП-2-460 для установки микроскопа на столеН4 450.016.Сп
2Анализатор в оправе (в запаянном полихлорвиниловом пакете)ОИ-21 сб 84-7
3Анализатор в оправе (в запаянном полихлорвиниловом пакете) для приборов, поставляемых в страны с тропическим климатомОИ-21 сб 84-18А
4Барашек для крепления насадокМБИ-6 дет. 62
5Винт НУС 2X10 для вспомогательного микроскопа МИР-4251.54.63
6Винт для зажима апертурной диафрагмы и центрирования конденсора темного поляОИ-13 дет. 82-5
7Винт для зажима патрона лампы К30МИМ-7 сб 41
8Винт для крепления кронштейна с конденсоромРПК-1 дет. 1
9Винт для крепления фотокамерМБИ-6 дет. 43
10Винт для кронштейна крестообразного столикаМБИ-11 дет. 51-100
11Винт для направляющей конденсоровМБИ-6 дет. 167
12Винт НУС 2,6X15 для центрировки диафрагмы и зажима конденсоров на кронштейне251.55.05
13Винт прижимный для крестообразного столикаКС-1 дет. 24
14Винт прижимный для полевой диафрагмыМБИ-5 дет. 200
15Винт регулировочный для крестообразного столикаКС-1 сб 1
16Винт регулировочный для полевой диафрагмыМУФ-1 с6 29
17Винт регулировочный для центрировки фонаряМИМ-8М с6 86-3
18Вкладыш для крестообразного столика2-1 Н201-55
19Диафрагма апертурная с осветительной линзойМБИ-6 с6 9
20Диафрагма кольцеваяМБИ-5 сб 79
21Диафрагма полеваяМБИ-6 сб 6
22Заглушка револьвераН177-55
23Зажим для заземления трансформатора ТР-17ПРЛ сб 102-8
24Кассета 9Х12К9Х12
25Кинолампа 17 в. 170 втК30
26Клемма микроскопаН137-55
27Колпачок бинокулярной насадкиН176-55
28Конденсор А=0,2 с диафрагмойМБИ-6 сб 53
29Конденсор темного поляОИ-13
30Крышка гнезда тубусаМБИ-6 дет. 217
31Крышка гнезда фотокамерыМБИ-6 дет. 218
32Крышка полевой диафрагмыМБИ-6 дет. 219
33Крышка осветителя отраженного светаМБИ-6 дет. 231
34КюветаМБИ-6 сб 91
35Лупа 8хЛ-8х
36Микроскоп вспомогательныйМИР 4
37Объектив апохроматический 20x0,65ОМ-21
38Объектив апохроматический 60X0.7-1.0 с ирисовой диафрагмойОМ-15
39Объектив апохроматаческий 70x1.23 с коррекционной оправой для фазовоконтрастного устройстваФ-ОМ-25
40Объектив апохроматический 90x1,30 (масляная иммерсия) ОМ-20
41Объектив ахроматический 10X0.30 для фазовоконтрастного устройстваФ-ОМ-5
42Объектив ахроматический 20X0,40 для фазовоконтрастного устройстваФ-ОМ-27
43Объектив ахроматический 40x0,65 для фазовоконтрастного устройстваФ-МЩ
44Объектив ахроматический 90X1,25 для фазовоконтрастного устройства (масляная иммерсия)Ф-ОМ-41
45Объектив ахроматический 40X0,75 для фазовоконтрастного устройства (водная иммерсия)Ф-ОМ-23
46Объектив планахроматический 34X0,10ОМ-3
47Объектив планахроматический 9x0,20ОМ-2
48Объектив планахроматический 20X0,10ОМ-31
49Объектив планахроматический 40X0,65ОМ-29
50Объект-микрометр для отраженного светаОМО
51Окуляр Гюйгенса 7хМ-7 сб200
52Окуляр Гюйгенса 10хМ-10 сб200
53Объект-микрометр для проходящего светаОМП
54Окуляр компенсационный 5хАМ-12 сб202
55Окуляр компенсационный 7хАМ-13 сб202
56Окуляр компенсационный 10хАМ-14 сб202
57Окуляр компенсационный 15хАМ-27 сб 202
58Окуляр компенсационный 20хАМ-16 сб 202
59Окуляр компенсационный измерительный 7хАМ-26 сб212
60Осветитель отраженного светаМБИ-6 сб 85
61Патрон для лампы К30МБИ-6 сб 46
62Пластинка центрировочнаяН204-55
63Поляризатор в оправе (в запаянном полихлорвиниловом пакете)МБИ-5М сб 51-19
64Поляризатор в оправе (в запаянном полихлорвиниловом пакете) для приборов, поставляемых в страны с тропическим климатомМБИ-6 сб 92А
65Светофильтр нейтральный НС35Н48-50
66Сетка в футляре21,5 Н218-55
67Стекло матовое ПЗ1ОН48-50
68Стекло с перекрестием в рамкеМБИ-6 сб 11
69Столик для больших объектовМБИ-5 сб77
70Столик крестообразный на кронштейнеМБИ-6 сб 57
71Столик скользящийМБИ-5 об 76
72ТелеобъективМБИ-6 сб 86
73Трансформатор понижающий 127 220 6 17 в (для экспортных приборов входное напряжение и частота оговариваются при заказе)ТР-17 сб 100
74Фиксатор барабана револьвераРС Дет. 5
75Фиксатор диска светофильтровМИМ-7 дет. 178
76Фотоаппарат "Зоркий-4" с втулкойМБИ-6 сб83
77Фотокамера 9Х 12МБИ-6 сб 22
78Фотоокуляр компенсационный 7хАМ-7ф сб202
79Фотоокуляр компенсационный 10xАМ-14ф с6 202
80Фотоокуляр компенсационный 15хАМ-27ф сб202
81Фотоокуляр компенсационный 20хАМ-16ф сб202
82Фотоокуляр ортоскопический 12,5хАМ-18ф сб802
83Эпиобъектив ахроматический 9X0,20ОЭ-9
84Эпиобъектив ахроматический 21X0.40ОЭ-21
85Эпиобъектив ахроматический 40X0,65ОЭ-40
86Эпнобъектив ахроматический 95X1,0 (масляная иммерсия)ОЭ-95
ЛОМО Ленсовнархоз

ЛЕНСОВНАРХОЗ

Ордена Ленина

ЛЕНИНГРАДСКОЕ ОПТИКО-МЕХАНИЧЕСКОЕ ОБЪЕДИНЕНИЕ

1964г

Комментарии

Ваши сообщения, дополнения, отзывы, объявления.
Внимание спамерам: все ссылки публикуются через редирект (рефер) и не индексируются!
Ваш ip адрес записан: 54.92.180.46


  для других приборов - пользуйтесь нашим форумом).
Оставьте Ваши контактные данные здесь:

 © 2008-2016, Laboratorium.dp.ua — документация на лабораторное оборудование. © Dr. Andy



Авторство

Днепропетровская государственная медицинская академия, кафедра гистологии.
Адрес: 49005, Днепропетровск, ул. Севастопольская, 17 (морфологический корпус ДГМА).
info контактная информация, написать сообщение
Key words: laboratory equipment, microscopy histology, biology.   Ключевые слова: лаборатория, методики, техника, реактивы, описание приборов, инструкции, паспорт, медицина, биология, гистологические исследования, микроскопы.
в каталоге DMOZ! Rambler's Top100
