ОПИСАНИЕ
универсального исследовательского микроскопа МБИ-11

ОПИСАНИЕ (документация) универсального исследовательского микроскопа МБИ-11

I. НАЗНАЧЕНИЕ ПРИБОРА

Универсальный исследовательский микроскоп МБИ-11 предназначен для работ в области медицины, биологии, бактериологии, ботаники, зоологии и в других областях науки.

Микроскоп имеет встроенный в него источник света (лампу 100 вт, 12 в) и съемное зеркало, позволяющее использовать посторонние источники света.

На микроскопе можно производить наблюдения объектов в проходящем свете в светлом и темном поле с фазовым контрастом, в отраженном свете в светлом и темном поле, а также при смешанном освещении, т.е. при освещении объекта снизу и сверху одновременно.

Кроме того, на микроскопе МБИ-11 можно фотографировать объекты с помощью микрофотонасадок типа МФН, которые в комплекте микроскопа не предусмотрены и приобретаются отдельно.

II. ОСНОВНЫЕ ДАННЫЕ

1. Прилагаемый к микроскопу набор объективов и окуляров позволяет получать увеличения при визуальных наблюдениях:

а) в проходящем свете — от 92,4x до 2700x при максимальной апертуре 1,30;
б) в отраженном свете — от 69x до 2375x.

Характеристики объективов и окуляров приведены в табл. 1,2 и 3. Объективы для проходящего света расчитаны для тубуса 160 мм, для отраженного света - 190 мм.

Таблицы 1 и 2. Объективы для проходящего света и для отраженного света

2. Столик микроскопа перемещается по вертикали с помощью соосных рукояток грубой и микрометренной фокусировки. Кроме того, столик микроскопа имеет поворот на 180°, центрируется и имеет механизм для перемещения препарата в двух взаимно-перпендикулярных направлениях с помощью рукояток, размещенных на одной оси.

Пределы перемещения столика в двух взаимно-перпендикулярных направлениях — 60x40 мм.

Точность отсчета перемещения столика как в продольном, так и в поперечном направлении — 0,1 мм.

3. Конструкция микроскопа позволяет исследовать в отраженном свете объекты высотой до 90 мм.

4. Конструкция головки тубуса микроскопа обеспечивает быстрый переход от наблюдения в проходящем свете к наблюдению в отраженном свете, а также к работе при смешанном освещении.

Лампа 100Вт 12в для микроскопа МБИ-11

5. В осветителе используется лампа 12 в, 100 вт, которая питается от сети переменного тока напряжением 110—127—220V через трансформатор ТР-12.

6. Микроскоп снабжен съемной бинокулярной насадкой АУ-26. Насадка имеет собственные сменные увеличения 1,1x, 1,6x и 2,5x.

Для облегчения настройки осветительной системы и фазовоконтрастного устройства насадка имеет специальную оптическую систему, позволяющую рассматривать выходной зрачок объектива.

К компенсационному измерительному окуляру прилагаются окулярная шкала длиною 10 мм, с ценой деления 0,1 мм, и окулярная сетка 8x8 мм, с ценой квадрата 0,5x0,5 мм.

Смену шкалы (или сетки) производить следующим образом:

1) вывернуть из корпуса окуляра (снизу) оправу с коллективной линзой;

2) отвернуть гайку в верхней части оправы и вынуть путем опрокидывания шкалу (или сетку);

3) вынуть из полистиролового футляра сетку (или шкалу), вложить ее в выточку оправы делениями вверх и завернуть гайку;

4) ввернуть оправу коллективной линзы в корпус окуляра.

III. ОПТИЧЕСКАЯ СИСТЕМА

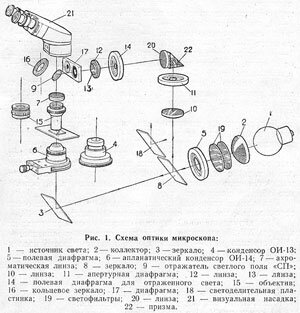

Рис. 1.Схема оптики микроскопа МБИ-11

а) Оптическая система для исследования объектов в проходящем свете

Источник света 1—1*) коллектором 1—2 и зеркалом 1—3 проектируется в плоскость апертурной диафрагмы конденсора. Эта диафрагма апланатическим конденсором ОИ-14 (1—6) проектируется в выходной зрачок объектива 1—15 микроскопа. Ирисовая полевая диафрагма 1-5 проектируется конденсором в плоскость объекта. Кроме апланатического конденсора ОИ-14, в прибор могут быть установлены конденсор темного поля ОИ-13 (1-4) или фазовоконтрастное устройство КФ-4, которое в комплект прибора не входит, но может быть приобретено отдельно.

*) Первая цифра означает номер рисунка, вторая — позицию на рисунке.

Оптическая система прибора рассчитана на объективы для тубуса длиной 190 мм, но могут быть использованы и объективы, рассчитанные для тубуса длиной 160 мм, так как для сохранения коррекции системы введена дополнительная ахроматическая линза 1—7. Эта линза повышает общее увеличение системы в 1,2 раза.

б) Оптическая система для исследования объектов в отраженном свете и при смешанном освещении

При исследовании объектов в отраженном свете в светлом поле в ход лучей включают зеркало 1—8 и отражатель 1—9 светлого поля («СП»). Коллектор 1—2 и линза 1—10 проектируют источник света в плоскость апертурной диафрагмы 1—11, которая линзами 1—20, 1—12 и 1—13 проектируется в выходной зрачок объектива 1—15. Полевая диафрагма 1—14 линзами 1—12, 1—13, отражателем «СП» 1—9 и объективом 1—15 проектируется в плоскость объекта. Свет, отраженный от объекта, проходит через объектив 1—15 и отражатель 1—9 в визуальный тубус 1—21.

При работе в отраженном свете используются эпиобъективы, рассчитанные для тубуса длиной 190 мм. Ахроматическая линза 1—7 при этом должна быть выключена из хода лучей.

Для получения темного поля при работе в отраженном свете взамен отражателя «СП» 1—9 включается кольцевое зеркало 1—16 и диафрагма 1 —17.

Для исследования небольших полупрозрачных и непрозрачных объектов (например, мелких насекомых, зерен, кристаллов и т.п.) с помощью слабых и средних объективов рекомендуется использовать смешанное освещение, т.е. освещение объекта снизу и сверху.

Разделение светового пучка, идущего от источника света, происходит с помощью светоделительной пластинки 1—18.

Для визуальных наблюдений используется бинокулярная насадка АУ-26, имеющая собственное сменное увеличение.

Светофильтры 1—19 включаются в систему после коллектора 1—2.

Рис. 2.Общий вид микроскопа МБИ-11
Рис. 3. Основание с осветителем

IV. КОНСТРУКЦИЯ

Общий вид микроскопа показан на рис. 2. Основными частями микроскопа являются:

а) основание 2—1 с осветителем;

б) тубусодержатель 2—2 с револьвером для объективов и механизмом вертикального перемещения препарата;

в) предметный столик 2—3;

г) кронштейн 2—4 с конденсором;

д) трансформатор 2—5.

а) Основание с осветителем показано на рис. 3. Лампочку с патроном 3—1 нужно вставить в гнездо осветителя, как показано на рисунке. Для центрирования нити лампы служат винты 3—2. Коллектор перемещается вдоль оптической оси рукояткой 3—3. Полевая ирисовая диафрагма вмонтирована в корпус осветителя; открывается диафрагма рукояткой 3—4.

Светофильтры 3—5 в оправах могут быть установлены в специальное гнездо 3—6 осветителя.

Светофильтры СЗС, СС, ЗС для микроскопа МБИ-11

Правая и левая рукоятки 3—7 предназначены для переключения освещения. Когда обе рукоятки вдвинуты до упора, исследование препарата проводится в проходящем свете. При выдвинутой левой рукоятке (если смотреть на микроскоп со стороны исследователя) включается светоделительная пластинка 1—18, и наблюдение ведется при смешанном освещении. При выдвинутой правой рукоятке следует включить зеркало 1—8 и производить работу в отраженном свете.

На основании микроскопа имеются регулировочные винты 2—16, которые служат для приведения изображения полевой диафрагмы 1—5 в центр поля зрения микроскопа.

б) Тубусодержатель 2—2 жестко связан с основанием микроскопа; к нему крепятся коробка 2—6 с механизмами грубого и микрометренного (вертикального) перемещения препарата, головка с револьвером 2—7 с объективами и бинокулярная насадка 2—8. Рукоятки грубого и микрометренного перемещения препарата смонтированы на одной оси. Вращением рукоятки 2—9 осуществляется грубое перемещение, а вращением рукоятки 2—10 — тонкая наводка на препарат. Грубое движение стопорится поворотом рукоятки 2—11.

Рис. 5. Тубусодержатель Переходные втулки для объективов

Объективы для проходящего света ввинчиваются в револьвер через переходные втулки.

Для работы с объективами, которые не входят в комплект прибора и приобретаются отдельно (например, фазовые объективы), имеются дополнительные переходные втулки. На гнездах револьвера имеется гравировка «1», «2», «3» и «4», что позволяет подобрать для каждого объектива, который не входит в комплект прибора, соответствующее гнездо, при установке в которое расцентрировка системы будет минимальной. Впоследствии рекомендуется устанавливать этот объектив только в выбранное гнездо, запомнив его номер.

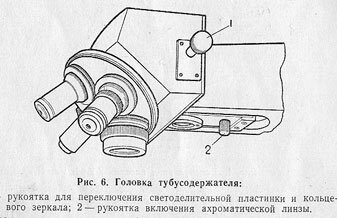

Рис. 6. Револьверная головка тубусодержателя

На тубусодержателе находятся рукоятки для изменения диаметра апертурной и полевой диафрагм при работе в отраженном свете. Апертурная диафрагма открывается и закрывается рукояткой 5—1, а полевая диафрагма — рукояткой 2—12. Винты 2—13 предназначены для приведения изображения полевой диафрагмы в центр поля зрения микроскопа. При работе в отраженном свете рукояткой 6—1, находящейся на головке тубусодержателя, осуществляется переключение кольцевого зеркала 1—16 для наблюдения в темном поле или отражателя 1—9 для наблюдения в светлом поле.

При работе в проходящем свете с объективами для тубуса длиной 160 мм в оптическую систему следует дополнительно включить линзу 1—7, смонтированную на салазках. Включение линзы осуществляется рукояткой 6—2 на себя до упора.

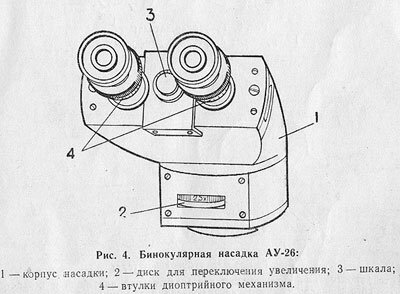

Рис. 4. Бинокулярная насадка АУ-26

Бинокулярная насадка АУ-26 (рис. 4) закрепляется на головке микроскопа с помощью винта 2—14. Насадку можно повернуть вокруг вертикальной оси в любое положение по желанию наблюдателя.

Установка требуемого увеличения насадки производится вращением диска 4—2 за накатанную часть. Диск имеет четыре фиксированных положения. На цилиндрической части диска награвированы обозначения «1,1х», «1,6х», «2,5х» и «ФК».

Установка окуляров по глазам наблюдателя производится параллельным перемещением окулярных трубок. При установке расстояния между осями окулярных трубок по глазам наблюдателя происходит изменение расчетной длины тубуса. Компенсация длины тубуса производится подъемом или опусканием окуляров вращением втулки 4—4. Втулки со шкалами устанавливаются на деления, равные делению отсчетного диска 4—3.

Для компенсации ошибки глаза наблюдателя нужно дополнительно передвинуть окулярные трубки на соответствующую величину, причем для близорукого (миопического) глаза окулярные трубки нужно вдвигать, а для дальнозоркого (гиперметропичеекого) глаза — выдвигать.

В табл. 4 даны величины необходимых смещений по шкале окулярных трубок.

Таблица 4

Близорукость (миопия) и дальнозоркость (гиперметропия) в диоптриях

величина смещения по шкале окулярных трубок от установленного положения в делениях

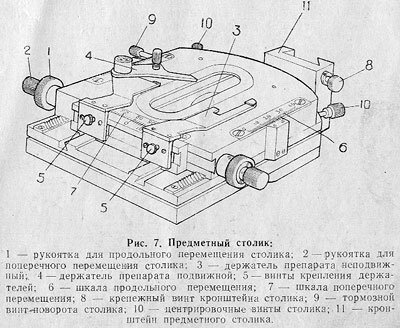

Рис. 7. Предметный столик КС-2

в) Предметный столик КС-2 показан на рис. 7. Столик КС-2 перемещает препарат в двух взаимно-перпендикулярных направлениях. Перемещение препарата осуществляется вращением рукояток 7—1 и 7—2, смонтированных в подшипниках на одной оси. Препарат закрепляется между держателями 7—3 и 7—4 препаратоводителя. Для этого нужно рукояткой отвести в сторону держатель 7—4 препарата, поставить препарат и отпустить держатель. В зависимости от размера препарата держатели могут перемещаться относительно друг друга. Для перемещения держателей необходимо отвинтить винты 7—5, передвинуть держатели по пазу и снова затянуть винты. Отсчет величин перемещения препарата осуществляется по шкалам 7—6 и 7—7 и нониусам.

Предметный столик имеет поворот на 180°. Тормозной винт 7—9 служит для фиксации поворота столика, а винты 7—10 — для центрировки столика, т.е. для совмещения оси врашения столика с оптической осью микроскопа.

Предметный столик при помощи кронштейна 7—11, имеющего паз типа «ласточкина хвоста», крепится к направляющей микроскопа и зажимается на ней винтом 7—8 на любой высоте.

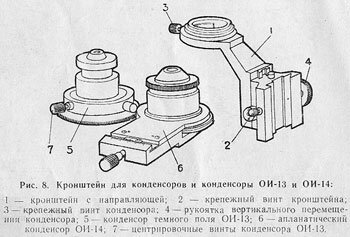

Рис. 8. Кронштейн для конденсоров и конденсоры ОИ-13 и ОИ-14

г) Кронштейн с конденсором показан на рис. 8. Кронштейн устанавливается на микроскопе на ту же направляющую, что и предметный столик. Для этого кронштейн ставится на направляющую, опускается вниз до упора и закрепляется винтом 8—2. Затем конденсор вставляется в кольцо кронштейна снизу до упора и крепится винтом 8—3. Вертикальное перемещение конденсора осуществляется вращением рукоятки 8—4.

д) Трансформатор ТР-12 служит для питания электролампы 12 в, 100 вт. На корпусе трансформатора расположен переключатель 2—15, регулирующий накал лампы. В целях увеличения срока службы лампы рекомендуется при визуальном наблюдении работать не с полным накалом. Трансформатор выпускается включенным на напряжение 220 в. Переключение трансформатора на другое напряжение производится через окно, находящееся в основании (дне) трансформатора.

V. МЕТОДИКА РАБОТЫ

Качество изображения в значительной степени зависит от освещения, поэтому настройка освещения является важной подготовительной операцией при работе с микроскопом.

Для правильного использования исследовательского биологического микроскопа необходимо освоить следующие виды его настройки:

  1. настройку для наблюдения объектов в проходящем свете в светлом поле, а также в темном поле и с фазовым контрастом;
  2. настройку для наблюдения объектов в отраженном свете в светлом и темном поле;
  3. настройку для работы при смешанном освещении.

Для устранения бликов при фотографировании рекомендуется в прямой тубус насадки (снизу) вставить диафрагму, прилагаемую к комплекту.

1. Настройка микроскопа для наблюдения объектов в проходящем свете в светлом поле
Конденсор ОИ-14 косого освещения

Перед началом работы необходимо соответствующим образом подготовить микроскоп. Для этого нужно, отжав винт 2—14, снять крышку 2—17, поставить на ее место бинокулярную насадку АУ-26 с окулярами 7х и затянуть винт 2—14. После этого следует включить оптическую систему с увеличением 1,1x, установить предметный столик и кронштейн с конденсором ОИ-14 и зажать винты 7—8 и 8—2.

Подключив лампу осветителя к трансформатору и трансформатор к сети, можно приступить к настройке освещения.

В револьвер микроскопа вставить объективы требуемого увеличения. Рукояткой 6—2 включить ахроматическую линзу 1—7. Вращением рукоятки 8—4 поднять конденсор ОИ-14 до упора, и поворотом револьвера ввести в ход лучей микроскопа слабый объектив 10x0,30. При помощи рукоятки 3—4 открыть полевую диафрагму и сфокусировать микроскоп на препарат. Прикрыть полевую и апертурную диафрагмы.

Перемещая конденсор по высоте рукояткой 2—18, добиться резкого изображения полевой диафрагмы в плоскости препарата. Винтами 2—16 привести изображение полевой диафрагмы в центр ноля зрения микроскопа и открыть диафрагму так, чтобы ее края несколько выходили за пределы поля.

Включить в ход лучей насадки АУ-26 линзу с гравировкой «ФК». Открыть апертурную диафрагму, наблюдая за ее изображением в зрачке выхода объектива. Перемещая коллектор вдоль оси рукояткой 3—3 и центрируя лампу винтами 3—2, добиться такого положения, при котором изображение нити лампы будет наиболее резким и полностью перекроет зрачок выхода объектива. Прикрыть апертурную диафрагму на 1/3 зрачка выхода объектива. Включить в ход лучей насадки АУ-26 линзу с увеличением 1,1х и приступить к наблюдению препарата.

При работе с объективами ОМ-16 (40x0,95) и OM-25 (70x1.23) нужно помнить, что эти объективы чувствительны к изменению толщины покровного стекла, даже в небольших пределах (0,01—0,02 мм).

Объективы 40x0,95 и 70x1,23 имеют специальную коррекционную оправу с делениями от «10» до «20». Эти деления соответствуют толщинам покровных стекол от 0,10 до 0,20 мм.

Чтобы получить наилучшее качество изображения, перед приготовлением препарата необходимо замерить толщину покровного стекла с помощью винтового микрометра. В зависимости от толщины покровного стекла индекс следует устанавливать на соответствующее деление шкалы.

Работа с объективом 10x0,30
Апохроматический объектив 10x0,30

Объектив 10x0,30 имеет наибольшее поле зрения и применяется, главным образом, в качестве искателя при выборе участков для более подробного изучения.

Если объектив 10x0,30 предполагается использовать для работ, требующих малого увеличения (например, при исследовании крупных гистологических и анатомических структур), или при фотографировании, то рекомендуется удалить из осветительной системы обе линзы конденсора и на их место установить линзу с гравировкой на оправе «А-0,3», входящую в комплект апланатического конденсора ОИ-14. Для этого необходимо отпустить винт 8—3 конденсора, вынуть конденсор из гильзы кронштейна, отвинтить оправу с линзами и вместо этих линз ввернуть дополнительную линзу с апертурой А-0,3. Затем конденсор вновь установить в гильзу и закрепить винтом. При работе с дополнительной линзой изображение полевой диафрагмы с избытком перекрывает все поле зрения микроскопа. Если объектив 10х0,30 применяется в качестве искателя, а затем заменяется более сильным объективом, то ставить дополнительную линзу с гравировкой «А-0,3» на оправе не следует. Дальнейшую настройку освещения нужно производить так, как об этом сказано выше.

Если фронтальная линза конденсора не снята, то изображение полевой диафрагмы будет меньше поля зрения микроскопа. Поэтому необходимо опустить конденсор до такого положения, при котором поле зрения будет полностью освещено. После этого можно приступить к изучению препарата.

С каждым объективом, входящим в комплект микроскопа, можно применять любой из окуляров, однако в начале наблюдений рекомендуется пользоваться самым слабым окуляром (7х) и наименьшим собственным увеличением насадки (1,1х).

Работа с объективом 40x0,95

После того, как с объективом 10X0,30 будет выбран участок препарата, намеченный для более подробного изучения, необходимо с помощью перемещения столика рукоятками 7—1 и 7—2 установить его в центр поля зрения. Если эта операция не будет выполнена, то интересующий наблюдателя участок может не попасть в поле зрения более сильного объектива.

После этого следует повернуть револьвер и включить в ход лучей объектив 40x0,95. Затем нужно сфокусировать микроскоп на резкость изображения. Так как все микрообъективы согласованы между собой, то для исправления фокусировки достаточно слегка повернуть рукоятку 2—10 микрометренной фокусировки. После этого необходимо поднять конденсор до упора, закрыть полевую и апертурную диафрагмы и, наблюдая в окуляры, небольшим наклоном зеркала 1—3 винтами 2—16 привести изображение полевой диафрагмы в центр поля зрения микроскопа. Полевую диафрагму открыть настолько, чтобы диаметр ее изображения равнялся диаметру поля зрения микроскопа.

Включить на насадке линзу с гравировкой «ФК». Затем, наблюдая за выходным зрачком объектива, следует постепенно открывать апертурную диафрагму. Обычно апертурную диафрагму рекомендуется открывать так, чтобы диаметр ее изображения равнялся 2/3 диаметра выходного зрачка объектива. Однако окончательный выбор раскрытия апертурной диафрагмы зависит от характера препарата; диафрагма раскрывается так, чтобы изображение препарата получалось наиболее контрастным. При слишком раскрытой апертурной диафрагме контраст изображения обычно падает.

Выполнив указанную выше настройку освещения, можно приступить к наблюдению препарата.

Нельзя регулировать яркость изображения сужением апертурной диафрагмы или опусканием конденсора, так как при этом снижается разрешающая способность микроскопа. Для уменьшения яркости изображения в откидную рамку под конденсором устанавливается светофильтр дневного света или с помощью реостата трансформатора убавляется накал лампы.

Работа с объективом 70x1,23 водной иммерсии
Апохроматический иммерсионный объектив

Если для изучения препарата требуется применить объектив водной иммерсии, то, выбрав нужный участок препарата и приведя его в центр поля зрения с объективом 10X0.30, нужно включить и ход лучей объектив 70X1.23. Затем необходимо исправить фокусировку микроскопа и снова привести в центр поля зрения выбранный участок препарата. Перед началом работы на фронтальную линзу иммерсионного объектива и на препарат необходимо нанести по капле дистиллированной воды.

При работе с объективом 70X1.23 конденсор должен быть поднят до упора. Нельзя допускать соприкосновения объектива с препаратом, так как это может повлечь за собой их повреждение.

Настройка микроскопа при использовании объектива 70X1,23 без предварительного поиска участка препарата со слабым объективом производится следующим образом.

В начале фокусировки, когда в поле зрения еще не видно изображения объекта, рекомендуется почти полностью закрыть апертурную диафрагму конденсора, чтобы увеличить глубину резкости микроскопа. Следует также проверить центричность расположения изображения нити лампочки в плоскости апертурной диафрагмы конденсора, как было указано выше. Наблюдая сбоку штатива микроскопа за просветом между объективом и препаратом, вращением рукоятки 2—9 механизма грубой фокусировки микроскопа очень осторожно поднять столик почти до соприкосновения объектива с препаратом. При этом между фронтальной линзой объектива и препаратом образуется слой жидкости. В этом слое жидкости на пути лучей не должно содержаться пузырьков воздуха.

Добиться резкого изображения препарата. Затем, наблюдая в окуляр микроскопа, исправить центричность и резкость изображения полевой диафрагмы осветителя по указаниям, сделанным для объектива 40X0,95. Наблюдая за изображением апертурной диафрагмы в выходном зрачке объектива при включенной линзе с гравировкой «ФК», установить необходимый размер апертурной диафрагмы. После этого можно приступить к наблюдению препарата.

По окончании работы дистиллированную воду с объектива и препарата необходимо снять чистой тряпочкой или ватой, навернутой на деревянную палочку или спичку.

Работа с объективом 60 х 0,7÷1,0 или 90 х 1,30
Апохроматический объектив 60x0,7-1,0

Прежде чем перейти к работе с иммерсионными объективами 60X0,7÷1 или 90X1,30, следует, пользуясь объективом 40X0,95, возможно точнее установить в центр поля зрения участок препарата, интересующий наблюдателя.

Перед началом работы на фронтальную линзу иммерсионного микрообъектива и на препарат необходимо нанести стеклянной палочкой по капле иммерсионного масла. Нельзя применять суррогаты взамен иммерсионного масла, так как их применение может значительно ухудшить качество изображения. После работы иммерсионное масло с объектива и препарата необходимо снять чистой тряпочкой или ватой, а затем протереть фронтальную линзу объектива и препарат ватой, навернутой на деревянную палочку или спичку и слегка смоченной спиртом или ксилолом.

При работе с объективами 60Х0,7÷1 и 90Х1,30 конденсор необходимо поднять до упора.

Фокусировку микроскопа на препарат следует производить очень осторожно.

Все указания, сделанные для объективов 40X0,95 в отношении фокусировки микроскопа, настройки освещения и размеров раскрытия диафрагм, должны быть обязательно выполнены при работе с иммерсионными микрообъективами 60X0,7÷1 и 90X1,30.

Так как в большинстве случаев апертура осветительной системы не превышает 2/3 апертуры иммерсионного микрообъектива, то наносить иммерсию между фронтальной линзой конденсора и предметным стеклом препарата обычно не требуется. В особых случаях, когда нужно довести апертуру осветительной системы до полной апертуры иммерсионного микрообъектива, на фронтальную линзу конденсора наносят несколько капель иммерсионного масла или воды. Конденсор следует поднять до упора. Предметное стекло препарата должно соприкасаться с жидкостью, нанесенной на конденсор. Апертурная диафрагма конденсора должна быть полностью открыта. По окончании работы конденсор очищается от масла так же, как об этом изложено выше относительно чистки иммерсионного микрообъектива.

Объективы масляной иммерсии имеют на корпусе черное кольцо, а объективы водной иммерсии — белое кольцо.

Фокусировку микроскопа при работе с сильными объективами нужно производить особенно осторожно, чтобы не повредить препарат или фронтальную линзу объектива. С такими объективами, особенно с объективом 90X1,30, нельзя применять покровные стекла, толщина которых больше 0,18 мм.

2. Настройка микроскопа для работы в проходящем свете в темном поле и с фазовым контрастом

Настройка микроскопа в темном поле с конденсором ОИ-13 требует особенной тщательности и навыка.

Апертура конденсора темного поля должна быть больше апертуры объектива.

Необходимо обращать внимание на состояние иммерсионного масла. Мельчайшие пузырьки воздуха в иммерсии могут значительно снизить контрастность изображения.

Для правильного освещения необходимо применять предметные стекла толщиной не более 1,2 мм.

Порядок настройки микроскопа для работы в темном поле такой же, как и для работы в светлом поле с конденсором ОИ-14, входящим в комплект прибора, но со следующими дополнениями. В револьвер микроскопа следует установить объективы 10х и 60х с ирисовой диафрагмой. В бинокулярную насадку установить компенсационные окуляры 7х и включить линзу с увеличением 1,1х. На место обычного конденсора вставить конденсор темного поля ОИ-13 и закрепить его винтом 8—3. Нанести на фронтальную линзу конденсора каплю иммерсионного масла и полностью открыть полевую диафрагму микроскопа. На предметный столик установить препарат и закрепить его. Рукояткой 8—4 поднять конденсор до соприкосновения капли иммерсии с предметным стеклом. Включить объектив 10х и сфокусировать микроскоп на объект. В поле зрения при этом появится светлое пятно или светлое кольцо. Подъемом конденсора добиться равномерной освещенности пятна. Винтами 8—7 привести пятно на середину поля зрения. После этого нанести иммерсию на объект и на объектив 60х. Вместо объектива 10х включить объектив 60х и сфокусировать его на объект. Диафрагму объектива открыть настолько, чтобы объект выглядел контрастно и без излишней засветки. Изображение объектов будет светлым на общем темном фоне поля зрения.

При исследовании малоконтрастных объектов может быть применено фазовоконтрастное устройство КФ-4 (в комплект прибора не входит).

Для работы по методу фазового контраста в револьвер микроскопа нужно ввернуть фазовые объективы, в окулярные трубки насадки АУ-26 вставить окуляры, установить одно из увеличений насадки и вместо конденсора ОИ-14 установить фазовоконтрастный конденсор (револьвер конденсора при этом должен быть установлен на «0»). Поместить препарат на столик микроскопа и сфокусировать микроскоп на препарат. Настройка освещения производится так же, как и при работе с апланатическим конденсором ОИ-14. После этого следует повернуть револьвер конденсора и включить нужную кольцевую диафрагму; при этом в окне кожуха конденсора должна появиться цифра, соответствующая увеличению включенного объектива. Включив в ход лучей насадки оптическую систему с гравировкой «ФК», можно видеть фазовое кольцо объектива и светлое кольцо диафрагмы. Вращением центрировочных винтов конденсора совместить светлое кольцо диафрагмы с темным кольцом фазового объектива. После этого установить на насадке одно из увеличений и приступить к наблюдению препарата.

ВНИМАНИЕ! Если вместо окуляра установить дополнительный микроскоп МИР-4, входящий в комплект устройства КФ-4, и включить в ход лучей насадки оптическую систему с гравировкой „1,6х" или „2,5х", то можно видеть фазовое кольцо объектива и светлое кольцо диафрагмы. Настройка производится в соответствии с описанием устройства КФ~4.

3. Настройка микроскопа для наблюдения объектов в отраженном свете

Подготовка микроскопа к работе в отраженном свете в светлом поле производится в следующем порядке.

Выдвинув правую рукоятку 3—7, включить в ход лучей зеркало 1—8, направив тем самым пучок света от источника в осветитель отраженного света. Выдвинув до упора рукоятку 6—1, включить в ход лучей отражатель 1—9 светлого поля («СП»). Рукояткой 6—2 выключить ахроматическую линзу 1—7. Рукояткой 5—1 полностью открыть апертурную диафрагму 1—11, а рукояткой 2—12 закрыть полевую диафрагму 1—14. Наложить матовое стекло на опорный торец под объектив (объектив при этом должен быть снят). Перемещая винтами 3—2 лампу и рукояткой 3—3 коллектор, добиться резкого изображения нити лампы на матовом стекле, отцентрированного относительно отверстия под объектив. Ввернуть эпиобъектив и установить препарат на предметный столик. Перемещением грубой и микрометренной подачи сфокусировать микроскоп на объект. Винтами 2—13 отцентрировать изображение полевой диафрагмы в поле зрения окуляра. Затем рукояткой 2—12 открыть полевую диафрагму в соответствии с полем зрения окуляра, а рукояткой 5—1 открыть апертурную диафрагму до размеров выходного зрачка объектива. Степень открытия диафрагмы устанавливается непосредственным наблюдением в насадку АУ-26 при включенной оптической системе «ФК».

Для работы в темном поле необходимо, вдвинув рукоятку 6—1 до упора, включить кольцевое зеркало 1—16 и открыть полностью апертурную и полевую диафрагмы.

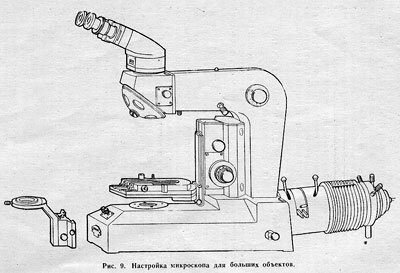

Рис. 9. Настройка микроскопа МБИ-11 для больших объектов

При работе в отраженном свете часто приходится исследовать большие по высоте и объему объекты. В этом случае целесообразно опустить столик вниз настолько, насколько это необходимо по условиям фокусировки (рис. 9).



4. Настройка микроскопа для работы при смешанном освещении

Для работы при смешанном освещении, т.е. при освещении препарата одновременно проходящим и отраженным светом, необходимо выдвинув левую рукоятку 3—7, включить в ход лучей светоделительную пластинку 1—18. В этом случае 50% света направляется в систему для проходящего света и 50%— в систему для отраженного света. Настройка каждой из этих систем производится, как указано выше.

При смешанном освещении исследуемых объектов наилучший эффект дают следующие две комбинации:

  1. светлое поле в проходящем свете и темное поле в отраженном свете;
  2. темное поле в проходящем свете и светлое поле в отраженном свете.

Смешанное освещение обеспечивает четкое изображение контура и внутреннего строения препарата в проходящем свете; при таком способе освещения при работе в отраженном свете одновременно хорошо видна наружная структура препарата (мелкие ворсинки, выступы, грани и проч.).

Способ освещения выбирается самим исследователем в зависимости от характера объекта.

При фотографировании полупрозрачных и непрозрачных объектов освещение рекомендуется настраивать так, как указано выше.

Работа с центрировочной пластинкой

Прикладываемая к прибору центрировочная пластинка служит для быстрого совмещения оси вращения столика с центром поля зрения микроскопа. На ярлыке пластинки произведена запись координат совмещения перекрестия пластинки с осью вращения столика. Центрировочную пластинку следует устанавливать в препаратодержателе так, чтобы ярлык пластинки находился у поворотной лапки препаратодержателя. В этом положении другую лапку препаратодержателя установить строго на совмещение с риской шкалы. Вращая рукоятки 7—1 и 7—2, установить отсчеты по шкалам согласно координатам, указанным на ярлыке пластинки. Для наблюдения перекрестия центрировочной пластинки рекомендуется в ход лучей включить слабый объектив 10X0,30, в тубусы насадки вставить окуляры 7хи включить увеличение 1,1х.

Настроить освещение и сфокусировать микроскоп на верхнюю поверхность пластинки. Затем центрировочными винтами 7—10 привести центр перекрестия пластинки в центр поля зрения окуляра. Наблюдая в окуляр, повернуть верхнюю часть столика на 180° и заметить положение центра окружности, которую описывает перекрестие пластинки при повороте столика. Координатным механизмом столика совместить перекрестие окуляра с центром окружности и снова повернуть столик на 180°. Если после этого центр перекрестия пластинки при повороте столика вращается на одной точке (не описывает окружности) , то это значит, что перекрестие совмещено1 с осью вращения столика. Если изображение перекрестия пластинки не совпадает с перекрестием окуляра, то вращением винтов 7—10 нужно снова совместить перекрестие пластинки.

На этом заканчивается приведение оси вращения столика на центр поля зрения микроскопа. Это положение столика является исходным, и при дальнейшей работе центрировочными винтами 7—10 столика пользоваться нельзя, так как этим будет нарушено исходное положение столика. Для перемещения препарата нужно пользоваться рукоятками 7—1 и 7—2.

Если встречается необходимость зафиксировать положение объекта, чтобы его можно было вторично легко отыскать, на предметном стекле препарата следует записать координаты по отсчетам на шкалах препаратоводителя при совмещении объекта с центром перекрестия окуляра. При такой фиксации координат на предметном стекле препарата всегда можно быстро ввести в поле зрения тот участок объекта, который вызывает интерес.

Для этого нужно проделать следующее:

  1. установить центрировочную пластинку на столике микроскопа;
  2. установить отсчет по шкалам столика согласно координатам, записанным на пластинке;
  3. винтами 7—10 привести изображение перекрестия пластинки на совмещение с перекрестием окуляра или в центр поля зрения;
  4. вместо центрировочной пластинки поставить препарат;
  5. установить по шкалам столика координаты, указанные на предметном стекле препарата; при этом в поле зрения должен находиться объект, который вызывает интерес исследователя.

VI. УХОД ЗА МИКРОСКОПОМ

Микроскоп МБИ-11 требует бережного и аккуратного обращения.

Рекомендуется после работы снимать с микроскопа съемные принадлежности и укладывать их в соответствующие футляры, отверстия в гнездах закрывать крышкой, а сам прибор накрывать чехлом. Весь прибор необходимо периодически обтирать мягкой чистой салфеткой.

Особое внимание надо обращать на чистоту оптических деталей прибора. Пыль с оптических поверхностей следует смахивать беличьей кисточкой, имеющейся в комплекте прибора. Жировые налеты, появившиеся на оптике, надо удалять мягкой батистовой тряпочкой или ватой, навернутой на деревянную палочку и смоченной чистым спиртом или ксилолом. Чистка оптики производится без разборки узлов микроскопа, так как разборка приведет прибор к разъюстировке и порче.

Необходимо оберегать микроскоп от резких толчков и ударов.

К работе на микроскопе можно допускать лиц, изучивших его устройство и имеющих навык в работе на обычных микроскопах.

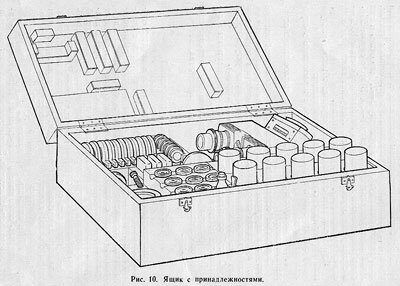

Рис. 10. Ящик с принадлежностями (комплект ЗИП) микроскопа МБИ11

VII. УКЛАДКА И УКУПОРКА

В общем укупорочном ящике находятся:

  1. микроскоп в укладочном ящике; в этом же ящике находится ящик со столиком;
  2. принадлежности микроскопа в двух ящиках;
  3. трансформатор.

VIII. ВЕС И ГАБАРИТЫ

Вес прибора без укладки — 26,2 кг.

Вес прибора с укладкой — 50 кг.

Габарит прибора без укладки — 470x200x530 мм.

Габарит прибора в укладке — 890x690x590 мм.



[ 1962 г. ]



Комментарии

Ваши сообщения, дополнения, отзывы, объявления.
Внимание спамерам: все ссылки публикуются через редирект (рефер) и не индексируются!
Ваш ip адрес записан: 54.92.180.46

Rain
178.94.148.147
29-11-2011
Куплю
 Интересует стоимость данного микроскопа и условия его доставки и оплаты.
Доставка в Украину г.Харьков
пишите на Email: rain-aleks@rambler.ru
Евгений
91.187.21.14
30-01-2012
МБИ-15 куплю насадку бинокулярную, еще интерес к блоку питания для лампы ДРШ-250-3
 МБИ-15 куплю насадку бинокулярную, еще интерес к блоку питания для лампы ДРШ-250-3
Дайте пожалуйста цену.
eydjen@inbox.ru
timizas
62.80.225.159
25-12-2012
продам
 Здраствуйте,есть насадка бинокулярная от микроскопа МБИ-15,чистая,хорошем состояние,ещё несколко призм,два поляризационных светофильтра(поляризатор,анализатор),кольцевая диафрагма(для фазового контраста) всё ета от
МБИ-15,если надо,я сам живу в Литве,могу выслать без проблем,на форуме http://forum.shvedun.ru/viewforum.php?f=6
бываю,там уже сделал несколко обменов с ребятами
Jovanny
151.0.4.166
27-01-2013
куплю
 Здравствуйте! Куплю лампы для микроскопа МБИ-11 (12 в, 100 вт). Связаться со мной можно по e-mail
ssdd-jovanny@mail.ru.
alex_klepnev
213.87.141.77
01-06-2014
клепнев
 Куплю микроскоп МБИ-11 в Москве.
email: alex.klepnev@gmail.com
Andrey GREEN
91.78.236.181
09-11-2016
Куплю МБИ-11 МБС-9 МБС-10 (себе!)
 Куплю в Москве, или при наличии рекомендаций - в других городах.
МБИ-11, МЛ2, Бимам Р-13, Люмам
Спасибо.
Гарантия оплаты 100%. Предоставлю рекомендации о себе.
почта
green2000 саба ка mail.ru

  для других приборов - пользуйтесь нашим форумом).
Оставьте Ваши контактные данные здесь:

 © 2008-2016, Laboratorium.dp.ua — документация на лабораторное оборудование. © Dr. Andy



Авторство

Днепропетровская государственная медицинская академия, кафедра гистологии.
Адрес: 49005, Днепропетровск, ул. Севастопольская, 17 (морфологический корпус ДГМА).
info контактная информация, написать сообщение
Key words: laboratory equipment, microscopy histology, biology.   Ключевые слова: лаборатория, методики, техника, реактивы, описание приборов, инструкции, паспорт, медицина, биология, гистологические исследования, микроскопы.
в каталоге DMOZ! Rambler's Top100
