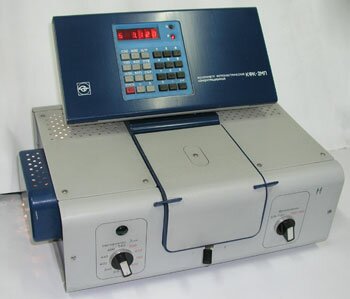

Колориметр фотоэлектрический концентрационный
КФК-2МП
Паспорт

1. Общие сведения о колориметре

К о л о р и м е т р   фотоэлектрический концентрационный КФК-2МП предназначен для измерения в отдельных участках диапазона длин волн 315—980 нм, выделяемых светофильтрами, коэффициентов пропускания и оптической плотности жидкостных растворов и прозрачных твердых тел, а также измерения концентрации веществ в растворах после предварительного определения потребителем градуировочной характеристики.

Колориметр позволяет измерять также активность растворов.

Колориметр применяется на предприятиях водоснабжения, в металлургической, химической, пищевой промышленностях, в сельском хозяйстве, в медицине и других областях народного хозяйства.

По условиям эксплуатации колориметр относится к категории 4.2 исполнения УХЛ ГОСТ 15150-69.



2. Основные технические данные и характеристики

2.1. Пределы измерения на колориметре:
  коэффициентов пропускания -- от 100% до 1%
  оптической плотности -- от 0 до 2.

2.2. Предел допускаемого значения основной абсолютной погрешности колориметра при измерении коэффициентов пропускания, % -- 1.

2.3. Предел допускаемого значения среднеквадратического отклонения отдельного наблюдения, % -- 0,3

2.4. Спектральный диапазон работы колориметра -- от 315 до 980 нм.

Весь спектральный диапазон разбит на спектральные интервалы, выделяемые с помощью светофильтров.

Спектральные характеристики светофильтров приведены в табл.1.

№ светофильтра	Маркировка	Длина волны, соотв. макс. пропускания, нм	Ширина пропускания, 0,5 τmax, нм
1	315	315 ± 5	35 ± 15
2	340	340 ± 10
3	400	400 ± 5	45 ± 10
4	440	440 ± 10	40 ± 15
5	490	490 ± 10	35 ± 10
6	540	540 ± 10	25 ± 10
7	590	590 ± 10	30 ± 10
8	670	670 ± 5	20 ± 5
9	750	750 ± 5	20 ± 5
10*	870	870 ± 5	25 ± 5
11*	980	980 ± 5	25 ± 5

2.5. Дополнительная погрешность колориметра при изменении температуры окружающего воздуха от 20 до 35°С и от 20 до 10°С — не более 0,5%.

2.6. Рабочая длина исследуемого слоя жидкости определяется рабочими длинами кювет и составляет: 1, 3, 5, 10, 20, 30, 50, 100 мм.

На колориметре предусмотрена возможность работать с микрокюветами. Рабочие длины микрокювет составляют: 2, 3, 5, 10 мм.

2.7. Источник излучения — лампа галогенная малогабаритная КГМ 6,3-15.

2.8. Приемники излучения: фотоэлемент Ф-26 и фотодиод ФД-24К.

2.9. Результаты измерений коэффициента пропускания τ, оптической плотности Д, концентрации C и активности А выводятся на цифровое табло.

2.10. Потребляемая мощность колориметра, В · А, не более 130.

2.11. Габаритные размеры, мм, не более ... 435 x 335 x 320.

2.12. Масса, кг.......... 12,5.

2.13. Средний срок службы, лет... 10.

2.14. Время непрерывной работы, ч ... 8.

2.15 Значения коэффициентов пропускания контрольных светофильтров К-1 и К-2, измеренных на колориметре, с включенным цветным светофильтром 540 нм приведены в табл. 2.

Маркировка контрольного светофильтра	Коэффициент пропускания контрольного светофильтра, %
К-1	11,6
К-2	77,8

2.16. Сведения о содержании драгоценных материалов
  Золото — 0,0739871 г     Серебро — 4,047065 г     Индий — 0,00873 г

2.17. Сведения о содержании цветных металлов
Сплав алюминиевый — 6,93 кг. Латунь — 0,023 кг. Бронза — 0,0095 кг.

3. КОМПЛЕКТНОСТЬ

Колориметр фотоэлектрический концентрационный КФК-2МП	1 шт.
Комплект сменных частей:
Светофильтр контрольный К-1 5.940.813	1 шт.
Светофильтр контрольный К-2 5.940.814	1 шт.
Набор кювет № 2 6.688.015 (Рабочие длины кювет 5, 10, 20, 30 50 мм)	1 компл.
Комплект принадлежностей:
Салфетка фланелевая 26.16.502	1 шт.
Пробка 8.656.198	1 шт.
Комплект запасных частей:
Лампа КГМ 6,3-15	1 шт.
Лампа МН 13,5-016	2 шт.
Вставка плавкая ВПБ 6-10	2 шт.
Розетка РШ-ц-20-01-10/250	1 шт.
Техническая документация:
Паспорт	1 экз.
Техническое описание и инструкция по эксплуатации	1 экз.
Методические указания. Методы и средства поверки МИ442-84	1 экз.
Техническая документация на систему микропроцессорную «Электроника МС 2703»
Паспорт	1 экз.
Техническое описание	1 экз.
Инструкция по эксплуатации	1 экз.
Комплект укладок:
Коробка для запасных частей и принадлежностей	1 шт.
Ящик из гофрированного картона	1 шт.
Чехол	1 шт.
По требованию заказчика:
Держатель с микрокюветами 3.996.006 (Рабочие длины микрокювет 2, 3, 5, 10 мм)	2 компл.
Держатель 8.126.589	2 шт.
Пробирка П17-40 ХС-1	6 шт.
Набор кювет № 1 6.688.006 (1, 3, 5, 10, 20 мм)	1 компл.
Набор кювет № 3 6.688.005 (20, 30, 50, 100 мм)	1 компл.
Светофильтр 870 нм 5.941.472-01	1 шт.
Светофильтр 980 нм 5.941.472-02	1 шт.
Ящик для принадлежностей 4.164.122	1 шт.

4. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Колориметр фотоэлектрический концентрационный КФК-2МП заводской номер 8902171 и принадлежности к нему соответствуют техническим условиям ТУ 3-3.1860-85 и признаны годными для эксплуатации.

Дата выпуска « 30 » 06 1989г. (штамп - госприемка) ОТК__

5. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Колориметр фотоэлектрический концентрационный КФК-2МП заводской номер 8902171 упакован на Загорском оптико-механическом заводе ПО «ЗОМЗ» согласно требованиям, предусмотренным техническим описанием.

Дата упаковки « 30 » 06 1989г.
Упаковку произвел____
Колориметр после упаковки принял_____
М. П.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие колориметра требованиям технических условий при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации устанавливается 18 месяцев.

Гарантийный срок исчисляется со дня ввода колориметра в эксплуатацию, но не позднее 6 месяцев со дня поступления к потребителю.

7. ВВОД КОЛОРИМЕТРА В ЭКСПЛУАТАЦИЮ ПОТРЕБИТЕЛЕМ

8. СВИДЕТЕЛЬСТВО О ПОВЕРКЕ КОЛОРИМЕТРА ФОТОЭЛЕКТРИЧЕСКОГО КОНЦЕНТРАЦИОННОГО КФК-2МП
