Микрофот MIKROPHOT D 16 B (Обслуживание прибора)

Обслуживание MIKROPHOT D16B (инструкция)

Из футляра вынимают сначала сам MIKROPHOT, а затем наклонный бинокулярный тубус и предметный столик.

1. Насадка предметного столика

Предметный столик для крестообразного передвижения препарата крепится следующим образом:

С обоих болтов, находящихся снизу предметного столика, отвинчивают гайки. Столик насаживают на стойку микроскопа так, чтобы болты входили в предусмотренные отверстия. Затем завинчивают гайки и затягивают их гаечным ключем, входящим в комплект поставки. До насаживания столика револьверная головка объективов (7 фиг. 1) и осветительный аппарат (5) снимаются.

2. Установка наклонного бинокулярного тубуса

Для установки на прибор бинокулярного тубуса необходимо сначала повернуть крепежное кольцо (10) в положение "los" а затем вставлять центрирующий буртик оправы тубуса в верхнюю оправу микроскопа так, чтобы шпилька буртика вошла в паз оправы. Установленный на место тубус фиксируется в юстированном положении поворотом крепежного кольца в направлении отметки "fest".

3. Включение микроскопа

После указанных выше операций микроскоп устанавливается на рабочем месте. Трансформатор с помощью кабеля, входящего в комплект поставки, присоединяется к микроскопу и включается в сеть переменного тока. Затем включатель трансформатора устанавливается на "Ein".

фиг.1, фиг.2

4. Наводка микроскопа и установка освещения

  1. Электрическая лампа осветителя находится в патроне, обладающем центрирующим приспособлением (2 фиг. 1). Длина патрона выбрана так, чтобы нить накала лампы совпала с оптической осью осветительной системы. Асферический коллектор по отношению к лампе осветителя вдоль оптической оси отъюстирован и фиксирован так, чтобы апертурная диафрагма конденсора была освещена совершенно равномерно. Таким образом при работе с микроскопом необходимо лишь с помощью рукоятки (1) правильно установить диафрагму поля.
  2. Револьверная головка (7) микроскопа снабжена сухими объективами 6,3/0,15, 25/0,40, 40/0,65 и гомогенной иммерсионной системой 100/1,30. Входящие в комплект микроскопа окуляры Гюйгенса с увеличением 6,3x , 8x , 10x употребляются как для визуального наблюдения, так и для целей микрофотографии.
  3. Вставив окуляры 6,3x в наклонный бинокулярный тубус, при помощи объектива 6,3/0,15 производят центрировку конденсора по отношению к оси микроскопа: С помощью рукоятки (1) полностью раскрывают диафрагму поля, а апертурную диафрагму конденсора полностью закрывают. Рассматривая через микроскоп изображение апертурной диафрагмы, следует поворотом ручки (17) приподнять или опустить конденсор настолько, чтобы изображение диафрагмы было видно достаточно резко. Если изображение окажется неотцентрированным по отношению к полю зрения, то апертурную диафрагму раскрывают настолько, чтобы границы ее изображения приблизились к краю поля зрения. Затем имеющимися у осветительного аппарата винтами производят центрировку изображения по отношению к краю поля зрения. При условии, что установка центрирующих винтов после этого не изменяется, конденсор раз навсегда отцентрирован.
  4. Предметное стекло крепится на крестовом столике (6) в нужном положении при помощи двух лапок, одна из которых снабжена пружинной клеммой. Пределы перемещения объекта составляют 75 X 40 мм. При помощи двух делений нониусов столика 6 можно отметить любое место объекта и затем найти его вновь. Перемещение предметного столика в продольном направлении производится левым винтом столика, а перемещение в поперечном направлении — одним из двух винтов, расположенных напротив друг другу с левой и с правой стороны столика.
  5. На передней стороне бинокулярного тубуса нанесена шкала с числовым делением и индексом для установки тубуса на междуглазное расстояние наблюдающего. Таким образом наблюдающий, который знает свое междуглазное расстояние, в состоянии произвести установку окулярных трубок по шкале. В случае, когда неизвестно междуглазное расстояние, окулярные трубки устанавливаются так, чтобы при наблюдении поле зрения лишилось заметной переходной области.
    После этого, смотря только в левый окуляр, перемещением предметного столика по вертикали достигают резкого изображения объекта. Найденное положение столика должно сохраняться. Затем, смотря через правый окуляр, поворотом окулярного рифленого кольца поднимают или опускают окулярную трубку до получения такого же резкого изображения, как у левого окуляра.
  6. Наводка на резкость при использовании сухих объективов
    Смотря сначала не в микроскоп, а сбоку на предметное стекло, при помощи левой или правой макрометрической рукоятки (15) приподнимают столик настолько, чтобы объектив находился поблизости предметного стекла. Затем, наблюдая через микроскоп, опускают столик (также при помощи макрометрической рукоятки) до тех пор, пока в поле зрения не покажется более или менее резкое изображение. Более точную установку достигают осторожным перемещением либо макрометрического механизма наводки, либо — при работе с большим увеличением — левого или правого микрометрического винта (16). Такой, по существу, обратный способ наводки микроскопа на резкость применяют для того, чтобы не повредить объекту или объективу.
    У объектива 6,3/0,15 нет необходимости предпринимать такие меры, так как за счет большого рабочего расстояния объектива поднимание столика ограничено верхней опорой механизма.
    Сухие объективы револьвера взаимно согласованы. Если при одном объективе найдено резкое изображение, то и при другом объективе после перемещения револьвера изображение четкое. Таким образом, после перемещения револьвера необходимо лишь слегка исправлять наводку на резкость. Нами объективы рассчитаны на покровные стекла, толщиной 0,17 мм. Поэтому следует использовать покровные стекла, толщиной в пределах от 0,16 мм до 0,18 мм.
    Левый винт микрометрической наводки снабжен шкалой (одно деление соответсвует 2 мкм). Один полный оборот оси винта перемещает столик на 0,1 мм. Общая величина микрометрического перемещения столика равна 2 мм. Легкость хода макрометрической рукоятки может быть отрегулирована у левой рукоятки с помощью гаечного ключа, входящего в комплект поставки.
  7. Трехлинзовый светлопольный конденсор (числовая апертура 1,40) применяется с полной оптикой для объективов 100/1,30 и 40/0,65, а с вывинченной фронтальной линзой для объектива 25/0,40. При работе с объективом 6,3/0,15 снимается также и вторая линза конденсора. Для создания еще более благоприятных условии следует использовать дополнительный конденсор f=57,3, насаживаемый на кольцо (4). Этот конденсор поставляется по особому заказу.
    Апертурная диафрагма конденсора может поворачиваться в плоскости, перпендикулярной к оптической оси и может при помощи зубчатого привода с целью получения косого освешения сдвигаться в сторону. О разрешающей способности объективов при осевом освещении можно сказать следующее: чем больше числовая апертура и чем короче длина волны используемого света, тем более тонкую структуру объекта можно различать объективом.
    Таким образом для маленького элемента структуры с еще видимой протяженностью справедлива формула

    разрешение (видимая протяженность) = длина волны света / числовая апертура.

    Однако при косом освещении разрешающая способность значительно повышается. В предельном случае можно получить повышение разрешающей способностей почти вдвое.
  8. Центрировка диафрагмы поля и ее значение
    Сначала приподнимают осветительный аппарат до крайнего верхнего положения и при помощи рукоятки (1) полностью раскрывают диафрагму поля. Затем, закрыв апертурную диафрагму настолько, чтобы поле зрения не было слишком светлым, смотря в микроскоп, производят наводку на резкое изображение. После этого, при закрытой до отказа диафрагме поля глазам наблюдателя представится маленький светящийся кружок, являющий изображением диафрагмы поля. Поднимая или опуская осветительный аппарат, фокусируют изображение диафрагмы так, чтобы ее края были видны достаточно резко.
    На башмаке MIKROPHOT расположены две оправы (3 и 4), каждая из которых является держателем одной клинообразной оптической пластинки. С помощью взаимно поварачиваемых оправ центрируют изображение диафрагмы поля. Затем раскрывают диафрагму поля настолько, чтобы границы ее изображения почти совпали с краем поля зрения. Если окажется, что диафрагма еще недостаточно отцентрирована, то юстировку повторяют.
    После этого диафрагму поля раскрывают настолько, чтобы границы ее изображения ушли за край поля зрения. В тех случаях, когда необходима изучать лишь определенные детали объекта, их при помощи специальных винтов столика приводят в центр поля зрения. Наконец, сужая диафрагму поля до границы наблюдаемого центра, срезают мешающие избыточные и вуалирующие краевые лучи. Интенсивность освещения при этом не снижается.
  9. Использование иммерсионного объектива 100/1,30
    Сначала при помощи объектива 40/0,65 детали объекта, подлежащие рассмотрению, приводят в центр поля зрения. Затем вращением макро-метрического винта столик опускают до нижнего упора и перемещением револьвера центрируют иммерсионный объектив. На покровное стекло наносят каплю масла и, наблюдая сбоку, поднимают столик до момента сопрокосновения объектива с масляной каплей. После этого столик опускают настолько, чтобы оптический контакт,осушесталенный маслом, не нарушался. Далее, смотря в окуляр, макрометрическим винтом поднимают предметный столик до появления очертаний объекта; окончательную наводку на резкость производят микрометрическим винтом. Из этого вытекает, что грубая наводка на резкость при работе с иммерсионным объективом осуществляется в противоположностъ наводке при работе с сухими объективами.
    Для полного использования разрешающей способности иммерсионного объектива следует также иммергировать конденсор.

5. Замена лампы осветителя

Отвинтив винт с накатной головкой, вынимают патрон лампы (2 фиг. 1). Шпильку, удерживающую лампу в патроне, вывинчивают настолько, чтобы лампа свободно вынималась. Новую лампу вставляют так, чтобы отметка на краю центрирующего цоколя лампы совпала с отметкой на патроне. Далее, вжимая лампу до упора, закрепляют ее шпилькой. Патрон с лампой затем вводится в микроскоп и при помощи винта с накатной головкой известным способом закрепляется.

6. Фотография

фиг.3
  1. Нажимая одновременно на оба рычажка (20), вынимают держатель (19 фиг. 3) окуляра фотокамеры и вводят в него выбранный окуляр так, чтобы край оправы окуляра лежал внизу. Затем известным способом держатель снова вставляется.
  2. Бинокулярный тубус (9 фиг. 1) поворачивают на 180° до отказа; (см. фиг. 2). Этим достичают отклонения изображения объекта в плоскость диафрагмы вспомогательного окуляра (8 фиг. 1). В этой плоскости расположена стеклянная пластинка, на которой нанесен прямоугольник, маркирующий поле снимка, соответсвующее формату 24 X 36 мм. В середине прямоугольника имеется крест с парой параллельных линий. Смотря в окуляр, вращают оправу окуляра до получения резкого изображения креста. После этого, уже не изменяя установку окуляра, проверяют качество изображения объекта при данной установке. В случае надобности достигают резкого изображения, слегка вращая микрометрический винт микроскопа.
  3. Центральный затвор (12 фиг. 1) позволяет получать следующие экспозиции: "В" (выдержку от руки), 1, 1/2,1/5,1/10,1/25,1/50, 1/100 и 1/250 сек. Установка экспозиции производится рукояткой (11), заводка затвора — рычажком (13).
  4. Нажатием спускового тросика (18 фиг. 1) приводят в действие не только затвор, но и выключают одновременно вмонтированное в основание микроскопа сопротивление, снижающее при визуальном наблюдении напряжение вторичной обмотки трансформатора с 8 в на 6 в. Таким образом в течение съемки лампа микроскопа питается повышенным напряжением 8 в. При работе с автоматическими экспозициями следует нажать на рифленую шайбу рукоятки спускового тросика и повернуть ее вправо до отказа. Этим достигают возвращения спусковой кнопки в исходное положение после каждого нажима. В тех случаях, когда при работе с выдержкой ("В") от руки желают стопорить открытый затвор, рифленую шайбу сначала поворачивают настолько влево, чтобы она выскочила, а затем крепко нажимают на спусковую кнопку. Для того, чтобы закрыть затвор нажимают на рифленую шайбу, в результате чего спусковая кнопка выскочит.
    Теперь, поворачивая крепежное кольцо (14 фиг. 1) до отказа влево, вынимают из микроскопа пленочную кассету.

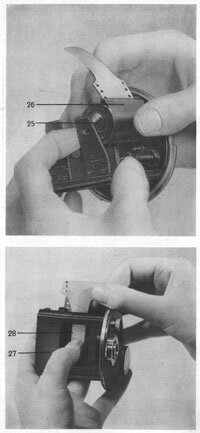

фиг.4 фиг.5, фиг.6

7. Обслуживание фильмовой кассеты

  1. Затем следует стянуть с кассеты ее предохранительный кожух (21 фиг. 4).
  2. После этого следует вытянуть конец фильма из его капсюли (26 фиг. 5) и прикроить его соответственно щели в сердечнике холостой катушки (29 фиг. 7).
  3. Затем следует откинуть в сторону длинную втулку подшипника (25 фиг. 5) и вставить капсюлю (26 фиг. 5).
  4. После этого следует вытянуть фильм из капсюли, смотря по потребности, еще более, придавить большим пальцем пластинку (28 фиг. 6), служащую для прижиманиа фильма, и просунуть фильм между этой пластинкой и рамкой (27 фиг. 6) фильмового оконца.
  5. Затем следует протянуть фильм через другую сторону рамки фильмового оконца и при этом следить за тем, чтобы зубчики ролика, передвигающего фильм, входили в перфорацию фильма (30 фиг. 7). Еслибы при этом блокировка ролика, подающего фильм, задержался в соответствующей зарубке, то следует сперва нажать на кнопку транспортного механизма (24 фиг. 4), а затем продолжать вытягивание фильма, смотря по потребности.
  6. После этого следует вынуть холостую катушку из второй капсюли и вставить язычек фильма в щель сердечника этой катушки (29 фиг. 7).
  7. Затем следует вставить катушку опять в капсюлю (32 фиг. 8), навинтить запирающую часть и вложить капсюлю в кассетку. При этом необходимо откинуть в сторону вторую втулку подшипника (31 фиг. 8). В кассете (см. фиг. 9) обе капсюли должны находиться повернутыми друг против друга на 180°.
  8. После этого следует поворачивать кнопку транспортного механизма (34 фиг. 4) вправо, до тех пор, пока фильм не будет натянут и не будет снова подаваться транспортным механизмом, причем его блокировка должна задержаться в соответствующей зарубке.
  9. Затем следует снова насадить предохранительный кожух (21 фиг. 4) на кассету и вставить ее, аналогично тому, в штатив микроскопа.
  10. После этого следует повернуть кнопку транспортного механизма (24 фиг. 4) еще настолько, чтобы этот поворот соответствовал длине одного снимка. Между двумя, следующими Друг за другом снимками блокировка ролика, передвигающего фильм, задерживается в соответствующей зарубке. Для того, чтобы освободить его из этого положения, необходимо до того, как продолжать повертывание кнопки, нажать на кнопку транспортного механизма. После этого следует повернуть счетчик (23 фиг. 4) влево и установить его на нуле, а затем еще раз повернуть кнопку транспортного механизма на поворот, соответствующий длине одного снимка, таким образом, чтобы счётчик показывал единицу. В этом положении кассета и фильм готовы для первого снимка.
  11. После 36 снимков фильм следует отрезать и вынуть из кассеты, как это изложено в пунктах 12 и 13. Еслибы оказалось необходимым проявить часть фильма еще до того, как будут сделаны 36 снимков, то следует поступить таким же образом. Изображение 10 передает отрезание фильма при вынутой кассете. На самом деле следует отрезать фильм исключительно в то время, когда кассета находится в штативе микроскопа.
  12. После последнего снимка следует повернуть кнопку транспортного механизма еще раз на поворот, соответствующий длине одного снимка, но не экспонировать, а после этого следует вывинтить маленькую накатанную кнопку (22 фиг. 4), поворачивая ее влево, и вынуть; при этом соединенный с кнопкой нож для разрезания фильма (33 фиг. 10) отрежет фильм.
  13. Вслед за этим следует еще раз повернуть кнопку транспортного механизма на два поворота, соответствующие каждый длине одного снимка, извлечь кассету из штатива микроскопа и вынуть капсюлю с экспонированным фильмом из кассеты. После этого фильм может быть проявлен.
  14. Остаток фильма (в том случае, если для проявления была отрезана только часть фильма) следует снова обрезать ввиде язычка и вложить заново. При этом несколько частей фильма, соответствующих каждая длине одного снимка, становятся непригодными.

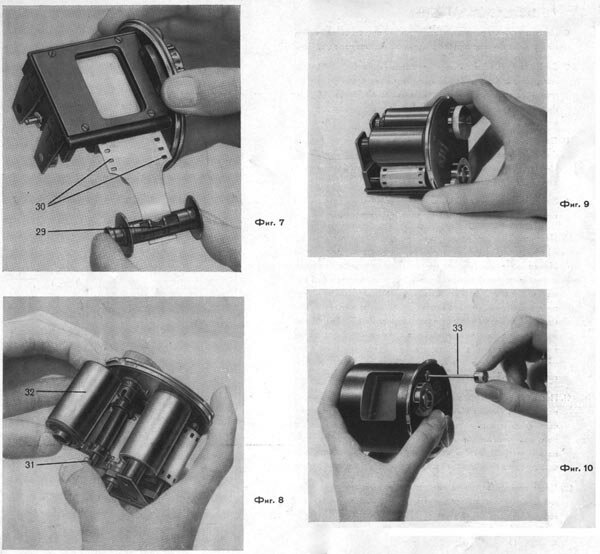

фиг.7 - фиг.10

Уход за прибором MIKROPHOT D

Прибор MIKROPHOT D представляет собой прецизионный прибор, с которым следует обходиться бережно, для того, чтобы он мог работать надёжно в продолжении долгого времени. Целесообразно, после окончания наблюдений, оставлять прибор на его рабочем месте и покрывать его, для защиты от засорений, мягким сукном. Для предохранения прибора от проникновения пыли в его внутренние части следует следить за тем, чтобы в окулярном патрубке постоянно оставался один окуляр, а в штативе микроскопа постоянно оставалась одна кассета. Если требуется, чтобы остальные принадлежности всегда были под рукой у рабочего места, — их следует целесообразно расположить на опрятной пластинке из стекла и покрыть их мягким сукном. Само собой разумеется, что микроскоп должен быть защищен от механических повреждений, ударов и падений. При более длительных перерывах в работе MIKROPHOT со всеми его принадлежностями следует помещать в шкап, предназначенный для хранения.

До того, как приступить к основательной чистке оптических частей (объективов, окуляров, фильтров и т.д.), их предварительно следует тщательно освободить от пыли с помощью мягкой и опрятной волосяной кисточки. Ни в коем случае не следует производить это с помощью пальцев или мякоти руки. Крепко приставшие засорения следует удалять с помощью мягкой пыльной тряпки или куска мягкой кожи. Наилучшим очищающим средством является ксилол, но ни в коем случае не следует применять алкоголь или бензин. Все принадлежности, служащие для чистки, после каждого пользования ими, должны быть тщательно освобождены от пыли. Они, точно так, как и сами очищающие средства, должны быть защищены от доступа пыли при их дальнейшем хранении.

Если, после более продолжительного периода времени, окажется необходимым подвергнуть очистке и внутренние оптические поверхности, то соответствующие детали следует присылать нам, не подвергая их разборке со стороны лиц, пользующихся микрофотом.

Относительно очистки металлических и лакированных деталей микрофота следует прежде всего руководствоваться уже сделанными указаниями. Для того, чтобы и в дальнейшем сохранять лоск этих деталей, следует их после очистки слегка натирать с помощью мягкой полотняной тряпки, пропитанной бескислотным маслом, а вслед за этим, и также слегка, обтирать их второй мягкой полотняной тряпкой, чтобы на поверхности этих частей оставался тончайший слой масла.

Данные

Увеличение

  а) при визуальном наблюдении 63 X до 1600 X

  б) при фотографировании 25 X до 630 X

Расчет общего увеличения

  а) при визуальном наблюдении: собственное увеличение объектива x собственное увеличение окуляра x 1,6 (постоянный коэффициент прибора)

  б) при фотографировании: собственное увеличение объектива x собственное увеличение окуляра x 0,63 (постоянный коэффициент прибора).


© Veb Rathenower Optische Werke (ROW) - Rathenow
