Термостат для парафиновой заливки ТВЗ-25
Паспорт

ТВЗ-25.00.00.000 ПС
Паспорт термостата ТВЗ-25 (документация)
Одесское производственное объединение лабораторной медицинской техники «МЕДЛАБОРТЕХНИКА»
ОКП 94 5241

ВНИМАНИЕ! Прежде чем приступить к работе с термостатом, необходимо ознакомиться с настоящим паспортом.

В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей эксплуатацию, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

Отключение от сети термостата, работающего в режиме ускоренного разогрева, необходимо производить только с помощью вилки, не пользуясь для этого тумблером.

НАЗНАЧЕНИЕ

1.1. Термостат для парафиновой заливки ТВЗ-25 предназначен для заливки в парафин (парапласт) препаратов, с которых необходимо получать микросрезы для проведения микроскопического исследования тканей в патологоанатомических лабораториях НИИ, клиник и больниц, а также для выращивания в нем на соответствующих питательных средах болезнетворных микробов в стационарных условиях.

1.2. Термостат предназначен для эксплуатации в интервале температур окружающего воздуха от +15 до +35°C, относительной влажности до 80% при +25°C и при более низких температурах без конденсации влаги. Воздух помещения не должен содержать примесей, вызывающих коррозию.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Термостат ТВЗ-25  водяной
2.1. Основные параметры и размеры:

2.1.1. Термостат предназначен для работы от сети переменного тока частотой 50 Гц, напряжением 220±22В.

2.1.2. Мощность, потребляемая термостатом: при ускоренном разогреве не более 1200 В·А; в рабочем режиме не более 300 В·А.

2.1.3. Масса термостата, кг, не более: без запасных частей и принадлежностей -- 40 кг; в полном комплекте поставки (без рабочей жидкости - ингибитированной воды) -- 42 кг.

2.1.4. Габариты термостата, мм: Длина 470 +30 / -50; ширина 425 +30 / -50; высота 1285±50.

2.1.6. Внутренние размеры рабочей камеры, мм: длина 300±3; глубина 270±3; высота 310±3.

2.2. Характеристики.

2.2.1 Термостат соответствует классу В по ГОСТ 23256-86 и требованиям ГОСТ 20790-82, группы 1.

2.2.2. Диапазон рабочих температур термостата в рабочем режиме и при превышении заданной температуры над температурой окружающего воздуха не менее 5°C, °C от 25 до 65.

2.2.3. Основная погрешность стабилизации температуры в опорной точке рабочей камеры в рабочем режиме, °C, не более... ±0,3.

2.2.4. Погрешность стабилизации температуры в опорной точке рабочей камеры в рабочем режиме, вызванная изменением напряжения питания в пределах рабочих условий, °С, не более........ ±0,15

2.2.5. Погрешность стабилизации температуры в опорной точке рабочей камеры в рабочем режиме, вызванная изменением температуры окружающего воздуха на каждые 10°С в пределах рабочих климатических условий, °С , не более..... ±0,15

2.2.6. Предельное отклонение температуры в рабочей камере термостата от температуры в опорной точке в рабочем режиме, °С... от минус -4 до +2.

2.2.7. Время установления рабочего режима при максимальной рабочей температуре после включения термостата в сеть, ч, не более... 16.

2.2.8. Время непрерывного автоматического режима работы термостата - не менее 650 ч.

2.2.9. Установленная безотказная наработка термостата, условнонепрерывной работы, не менее 2000ч.

2.2.10. Средний срок службы термостата до списания не менее 10 лет.

За предельное состояние термостата принимается такое его состояние, при котором годовая стоимость ремонта превышает половину стоимости нового изделия.

3. КОМПЛЕКТ ПОСТАВКИ

3.1. В комплект поставки термостата ТВЗ-25 входят: Термостат для парафиновой заливки ТВЗ-25.00.00.000, 1 шт., в том числе:

Составные части

Полка ТВЗ-25.00.00.002, 2шт.
Основание ТВЗ-25.00.00.003, 1шт.
Скоба ТВЗ-25.00.00.004, 2шт.
Провод ТВЗ-25.13.00.000, 1шт.
Нога опорная ТВЗ-25.21.00.000, 2шт.
Нога опорная ТВЗ-25.21.00.000-01, 2шт.
Стяжка ТВЗ-25.23.00.000, 2шт.
Указатель уровня воды тМ6.057.001-01, 1шт.
Провод тМб.641.012-02**, 1шт.
Оправа тМ8.636.007-01, 1шт.
Винт М5Х8.58.016 ГОСТ 17473-80*, 12шт.
Винт М4Х8.58.016 ГОСТ 17475-80*, 4шт.
Шайба 5.01.016 ГОСТ 11371-78*, 12шт.
Термометр ТПК-4П-103 ГОСТ 9871-75*. 1шт.
Термометр ТМ-14 ТУ 25-11-903-73*, 1шт.

Запасные части

Лампа МН 6,3-0,3 ГОСТ 2204-80*, 1шт.
Вставка плавкая ВПБ 6-26.....
Термометр ТПК 4П-103 ГОСТ 9871-75*, 1шт.
Транзистор КТ 814В эАО.336.184 ТУ, 1шт.

Эксплуатационная документация

Паспорт ТВЗ-25.00.00.000 ПС, 1экз.

*Эти комплектующие части могут быть заменены другими, не ухудшающими характеристик термостата.
**В случае подсоединения провода заземления тМ6.641.012-02 предприятием-изготовителем дополнительно в комплект поставки термостата он не входит.
Примечания:
1. По требованию заказчика за отдельную плату могут дополнительно поставляться электронагреватели трубчатые ТВЗ-25.18.00.000 в согласованном количестве.
2. При поставке термостатов представителю заказчика в комплект поставки дополнительно входит розетка РШ4У20-о-01-10/220 ГОСТ 7396-85.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Устройство.

4.1.1. Термостат (рис. 1) состоит из следующих основных частей: корпуса 19, водяной камеры 1, дверей 5 и 6, блока управления 21, опорных ног 14 и 15, термометра 20.

4.1.2. Корпус 19 представляет собой коробчатую конструкцию бескаркасного типа, выполненную из тонколистового металла, и служит для установки основных составных частей и деталей термостата.

Рис.1. Термостат ТВЗ-25

В верхней части корпуса находится блок управления 21. Внутри корпуса установлена водяная камера, которая крепится четырьмя винтами 16.

Пространство между корпусом и водяной камерой заполнено прокладками 17. Спереди проем корпуса закрывается наружной дверью 5.

4.1.3. Водяная камера 1 состоит из рабочей камеры 4 и камеры 2, соединенных между собой.

Рис. 1. Термостат для парафиновой заливки ТВЗ-25:
1 — камера водяная ТВЗ-25.02.00.000; 2 — камера ТВЗ-25.02.02.000; E1 - E4 — электронагреватель трубчатый ТВЗ-25.18.00.000; 3 — лесенка ТВЗ-25.02.01.005; 4 — камера рабочая ТВЗ-25.02.01.000; 5 — дверь ТВЗ-25.04.00.000; 6 — дверца 6.543.007; 7 — термометр ТМ-14; 8 — полка ТВЗ-25,00.00.002; 9 — заглушка 8.632.004-01; 10винты по ГОСТ 17473-80; 11 — пробка 8.656.005; 12 — винты по ГОСТ 17475-80; 13 — стяжка ТВЗ-25.23.00.000; 14, 15 — нога опорная ТВЗ-25.21.00.000; 16 — винты по ГОСТ 1477-84; 17 — прокладка; 18 — провод 6.641.007-03; 19 — корпус ТВЗ-25.01.00.000; 20 — термометр S4; 21 — блок управления ТВЗ-25.08.00.000; 22 — лист ТВЗ-25.04.00.001; 23 — прокладка ТВЗ-25.04-02.000; 24 — крышка ТВЗ-25.00.00.036; 25 — шайба ТВЗ-25.00.00.035; 26 — провод нагревателя ТВЗ-25.11.00.000; 27 — труба ТВЗ-25.02.00.004; 28 — трубка 7.867.005-01; 29 — указатель уровня воды 6.057.001-01; 30 — панель ТВЗ-25.08.02.000; S3 — кнопка; H1 — лампа; F1, F2 — предохранители; H2, H3, индикаторы; S1 — выключатель; S2 — тумблер; X — винт — ТПС.00.00.018-02; 31 — шайбы по ГОСТ 11371-78; 32 — провод 6.641.012-02; 33 — шайба по ГОСТ 6402-70; а — место крепления термостата в транспортной таре, б — место крепления термостата заводом-изготовителем; в — винты для пломбирования двери потребителем; г — риска уровня воды

Герметичность водяной камеры обеспечивается пайкой.

Рабочая камера 4 изготовлена из латуни, которая для обеспечения тепловых характеристик термостата, отполирована и гофрирована.

В нижней части водяной камеры впаяны трубы 27, предназначенные для установки четырех электронагревателей Е1 —Е4.

Имеющиеся гнезда в верхней части водяной камеры служат для установки термометров 7 к 20, а также указателя уровня воды 29.

В боковые и верхнее отверстия камеры устанавливаются заглушки 9.

Слив воды из водяной камеры осуществляется через пробку 11, расположенную в нижней части корпуса.

Внутри камеры на лесенках 3 установлены две полки 8.

Спереди проем камеры закрывается внутренней дверью 6.

4.1.4. Дверь 5— прямоугольной формы коробчатого типа, выполнена из тонколистового металла.

Пространство внутри двери заполнено прокладками 17. С внутренней стороны дверь с помощью винтов 10 закрыта листом 22.

По периметру двери крепится уплотнительная резиновая прокладка 23.

Для ограничения доступа посторонних лиц к объектам исследования и в случае проведения длительных экспериментов предусмотрена возможность пломбирования термостата. Для этого на двери 5 и корпусе 19 имеются два винта «в» с отверстиями.

4.1.5. Дверь 6 представляет собой стекло прямоугольной формы, обтянутое резиновой магнитной прокладкой, что позволяет наблюдать за процессом в камере, не открывая внутренней двери.

4.1.6. Блок управления 21 предназначен для автоматического регулирования и поддержания температуры в рабочей камере. В блоке размещены все элементы терморегулирующего устройства.

На панели 30 блока установлены: тумблер S2, предохранители F1 и F2, выключатель S1, кнопка S3, индикаторы H2 и H3, служащие для сигнализации включения и выключения нагревателей, и лампа H1 для подсвета шкалы термометра 7.

4.1.7. Опорные ноги 14 и 15 представляют собой сварную конструкцию из листового металла.

Крепление каждой опорной ноги к корпусу осуществляется тремя винтами 10 и производится потребителем. Для большей устойчивости термостата опорные ноги дополнительно скрепляются между собой стяжками 13 при помощи винтов 12.

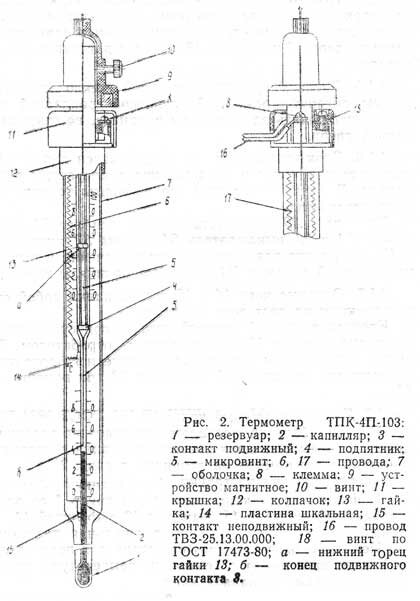

Рис.2. Термометр ТПК-4П-103

4.1.8. Термометр 20 типа ТПК-4П-103 ГОСТ 9871-75 (рис. 2) [см. электроконтактный термометр типа ТПК] предназначен для настройки термостата на заданную температуру и ее автоматического поддержания с погрешностью стабилизации в пределах, указанных в разд. 2.

Термометр представляет собой стеклянную оболочку 7, в нижней части которой находится резервуар 1 со ртутью, в верхней —пластмассовый колпачок 12 с крышкой 11.

Внутри оболочки расположена шкальная пластина 14 с двумя шкалами: верхняя предназначена для предварительной настройки термометра на заданную температуру, нижняя — для корректировки настройки.

В нижней части капилляра 2 впаян соединительный (неподвижный) контакт 15, выполненный из платиновой проволоки.

Электроконтактный термометр ТПК

Исполнительный (подвижный) контакт 3 из вольфрамовой проволоки может с помощью микровинта 5 перемещаться вверх и вниз по каналу капилляра.

Микровинт приводится во вращение магнитным устройством 9, насаженным на цилиндрический хвостовик колпачка. Устройство фиксируется от поворота винтом 10,

Контакт 3 через подпятник 4 и провод 6, а контакт 15— непосредственно через провод 17 соединены с клеммами 8, расположенными в корпусе колпачка.

Клеммы служат для подключения провода датчика 16.

При вращении магнитного устройства по часовой стрелке контакт 3 при помощи микровинта поднимается, а при вращении против часовой стрелки — опускается.

По достижении температуры контактирования ртутный столбик замыкает контакт 3; при охлаждении ртутный столбик опускается и происходит размыкание контакта.

Если, при транспортировании или в процессе эксплуатации термостата произошел разрыв ртутного столбика, его можно соединить путем осторожного подогрева резервуара до тех пор, пока ртуть не поднимется в расширенную часть капилляра и не соединится в нем.

Контакт 3 при этом необходимо поднять в крайнее верхнее положение во избежание вскипания и выброса ртути из капилляра.

Нагрев следует проводить постепенно.

4.2. Принцип работы.
Рис.3. Схема электрическая принципиальная

Терморегулирующее устройство работает следующим образом (рис. 3).

При подключении термостата к сети и замыкании контактов 1—5, 2—6 тумблера S2 подается напряжение на выводы 1—2 сетевой обмотки трансформатора Т1. Напряжение с выводов 3—4 вторичной обмотки трансформатора 77, выпрямленное диодом VI, подается на транзистор У4.

Если температура в рабочей камере ниже заданной, контакты электроконтактного термометра S4 разомкнуты, и через эмиттер-базу транзистора V4 проходит ток такой величины (не более 0,7 мА), при которой реле К1 контактами 1—2 подает питание на электронагреватели Е1...Е4. Происходит разогрев рабочей камеры термостата. Температура повышается за счет использования тепла, выделяемого четырьмя электронагревателями номинальной мощностью по 250 Вт (при напряжении 110 В) каждый. В этом режиме электронагреватели включены последовательно, поэтому общая мощность, потребляемая электронагревателями, составляет 250 Вт.

Рис.3. Схема электрическая принципиальная
C1 Конденсатор К75-37-0,68 мкФ-2х0,0047 мкФ ОЖО.464.129 ТУ
C2 Конденсатор К50-12-100В-50 мкФ ОЖО.464.079 ТУ
C3 Конденсатор К50-12-160В-200 мкФ ОЖО.464.079 ТУ
F1, F2 Вставка плавкая ВПБ6-26 ОЮО.481.021 ТУ
H1 Лампа МН6.3-0,3 ГОСТ 2204-80
H2, H3 Индикатор ТНИ-1,5 Д СУЗ.374.171. ТУ
K1 Реле РКС-3 РС4.501.203 П2 РАО.450.018 ТУ 2
K2 Реле ПЭ-36-142У3.110 В ТУ 16-523-622-82
Резисторы ОЖО.467.180 ТУ: R1 Резистор МЛТ-1-150 кОм ±20%; R3 Резистор МЛТ-0,5-100 кОм ±20%; R4 Резистор МЛТ-0 5-68 кОм ±10%; R5 Резистор ПЭВ-7,5-2 кОм ±5% ГОСТ 6513-75; R6 Резистор МЛТ-2-1,5 кОм ±20%; R10 Резистор МЛТ-0.5-68 кОм ±10%.
E1...E4 Электронагреватель трубчатый ТВЗ-25.18.00.000
S1 Выключатель КЕ 011УХЛЗ исп. 2
S2 Тумблер ТЗ АГО.360.407 ТУ
S3 Кнопка КЗ АГО.360.404 ТУ
S4 Термометр ТПК-4П-103 ГОСТ 9871-75
T1 Трансформатор ыТ4.702.II7
V1...V3 Диод полупроводниковый Д226 Б ШБЗ.362.002 ТУ 1
V4 Транзистор КТ 814В аАО.336.184 ТУ
V5 Диод полупроводниковый КД 105В ТРЗ.362.060 ТУ
X2, X4, X5, X7, X8, X9, X10, X13...X15, Лепесток тМ7.751.001; X1 Вилка ВШ-ц-20-01-10/220 ГОСТ 7396-84; X19 Колодка тМ6 122 006; X3 Гнездо тМ.7.746.001

Реле K1 контактами 1—2 подает питание на индикатор H3, сигнализирующий о разогреве термостата.

Для ускоренного разогрева термостата следует нажать на выключатель S1. При этом реле K2 должно сработать по цепи: вывод 1 трансформатора T1, контакты 1—2 реле K1, контакты 2—1 выключателя S1, диод V5, резистор R5, обмотка реле К2, вывод 2 трансформатора Т1. Реле, срабатывая, самоблокируется контактами 53—54 и замыкает контакты 44—43, 34—33 и 64—63, в результате чего электронагреватели Е1, Е2 и ЕЗ, Е4 включаются параллельно питающей сети. В этом режиме на каждый электронагреватель подается половинное напряжение сети, и суммарная потребляемая мощность составляет 1000 Вт.

Таким образом, электронагреватели включены на номинальную мощность только при ускоренном разогреве термостата, а все остальное время, в процессе регулирования температуры, работа происходит в облегченном режиме, что значительно повышает их долговечность.

В режиме ускоренного разогрева через контакты 34—33 реле К2 напряжение подается на индикатор Н2. Следует учесть, что реле К2 включается и отключается с выдержкой времени до 2—3 секунд. Поэтому, чтобы реле четко сработало, необходимо нажать на выключатель S1 на 2—3 секунды. По достижении в рабочей камере заданной температуры замыкаются контакты электроконтактного термометра 34, вследствие чего база транзистора соединяется с эмиттером и реле К1 отпускает, так как значительно уменьшается коллекторный ток транзистора V4, электронагреватели обесточиваются, а к сети остается подключенным индикатор Н2. При понижении температуры в рабочей камере размыкаются контакты электроконтактного термометра 34, вновь срабатывает реле К1, и процесс автоматического регулирования происходит аналогично предыдущему.

В схеме применен электрический фильтр, предохраняющий электросеть от радиопомех. Элементами фильтра являются конденсатор С1 и резистор R1. Плавкие предохранители F1 и F2 отключают термостат от сети в аварийных случаях.

Для удобства отсчета показаний шкала контрольного термометра освещается лампой Н1, подключаемой кнопкой S3 к обмотке 5—6 трансформатора T1.

Назначение остальных элементов схемы:

V3 — диод, стабилизирующий режим работы транзистора;
R4, R5, R6, R10 — добавочные резисторы; V2 — шунтирующий элемент;
С2, СЗ — конденсаторы фильтров выпрямителей.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1. По степени защиты от поражения электрическим током термостат изготовлен по классу 1 ТипН, ГОСТ 12.2.025-76.

Для подключения термостата к сети предварительно следует смонтировать розетку РШ-ц-20-о-01-10/220 ГОСТ 7396-85, для чего:

1) подсоедините заземляющий контакт (с маркировкой ╧ ) к контуру заземления с электрическим сопротивлением не более 4 Ом;
2) подсоедините два других контакта к питающей сети с напряжением 220 В; подсоединение корпуса 19 (рис. 1) к контуру заземления осуществляется с помощью двухполюсных розетки и вилки с заземляющими контактами и проводом наружного заземления 32.
Подсоедините провод заземления 32, ТМ6.641.012-02, для чего отверните винт с шайбами, установите наконечник провода 32 между шайбами 31 и закрепите винтом X; второй конец провода заземления подсоедините к контуру заземления.

Подсоединение розетки и проверка сопротивления контура заземления должны производиться квалифицированным электриком.

Подключение термостата к сети осуществляется проводом 18.

5.2. Категорически запрещается:

1) работать с незаземленным термостатом или с неисправным контуром заземления;
2) использовать в качестве заземления водопаропроводную, газовую, канализационную сети, трубопроводы горючих жидкостей, заземлители молниеотводов и т.п.;
3) помещать в камеру термостата материалы, воспламеняющиеся при температуре термостатирования или близкой к ней;
4) включать термостат в сеть без залитой до уровня г ингибитированной воды (разд. 6).

5.3. Необходимо аккуратно обрашаться с установленными на термостате термометрами, извлекать их из посадочных мест вертикально вверх, без перекосов.

6. ПОДГОТОВКА К РАБОТЕ

6.1. После получения термостата:

1) освободите его от упаковочных материалов и произведите расконсервацию в соответствии с разд. 15;
2) проверьте наличие всех комплектующих в соответствии с разд. 3;
3) убедитесь (внешним осмотром) в целостности и исправности всех видимых частей термостата.

6.2. После ознакомления с настоящим паспортом:

1) установите термостат в месте, удобном для работы, на ровной горизонтальной поверхности без перекосов и качки. Для обеспечения нормального теплообмена и предотвращения перегрева электро- и радиоэлементов не устанавливайте термостат вблизи отопительной системы;
2) установите указатель уровня воды 29 (рис. 1);
3) вверните пробку 11, находящуюся в нижней части термостата;
4) заполните термостат ингибитированной водой до риски г по указателю уровня воды 29.
Примечание. Ингибитированная вода представляет собой 0,8%-ный раствор жидкого натриевого стекла ГОСТ 13078-81 в дистиллированной воде (8 г жидкого натриевого стекла в 1 л воды). Раствор должен быть слабощелочным (рН7,5—10,0);
5) установите термометр 7 в предназначенное для него место в блоке управления. Для облегчения установки в резиновых втулках термометр следует слегка проворачивать. Верхняя часть термометра должна располагаться заподлицо с верхней резиновой втулкой, расположенной на кожухе блока управления, при этом резервуар со ртутью должен войти в рабочую камеру примерно на 20—22 мм;
6) установите термометр 20 с оправой;
7) отвинтите винт 10 (рис. 2), снимите магнитное устройство 9, отвинтите винт /5 и снимите крышку 11;
8) подключите к клеммам 8 провод (датчика) ТВЗ-25.13.00.000, входящий в комплект поставки термостата, после чего произведите сборку термометра в порядке, обратном указанному;
9) установите на термометре необходимую температуру термостатирования, для чего: установите с помощью магнитного устройства гайку 13 так, чтобы ее нижний торец о совпал с отметкой нужной температуры по верхней шкале; проверьте положение конца б контакта 3 по отношению к штриху нижней шкалы — оно должно соответствовать отметке задаваемой температуры по верхней шкале. В случае несоответствия установку необходимой температуры следует производить концом б контакта 3 по нижней шкале; закрепите магнитное устройство в этом положении винтом 10;

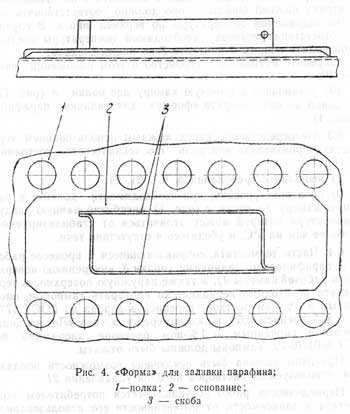

Рис.4. Форма для заливки в парафин (стеарин, парапласт)
10) установите в рабочую камеру две полки 8 (рис. 1); на одной из них соберите «форму» для заливки парафина (рис. 4).

6.3. Непосредственно перед каждым использованием термостата произведите контроль его технического состояния (КТС):

1) выполните требования п. 6.1. 2), 3);
2) проверьте уровень, при необходимости долейте в рабочую камеру до риски г (рис. 1) ингибитированную воду, температура которой может отличаться от стабилизируемой не более чем на 5°С, и убедитесь в отсутствии течи.

6.4. Части термостата, соприкасающиеся в процессе работы с парафиновыми заливками (полки 8, внутреннюю поверхность рабочей камеры 4), а также наружную поверхность термостата необходимо периодически протирать тампоном, смоченным в 3%-ном растворе перекиси водорода по ГОСТ 177-77 с добавлением 0,5% моющего средства типа «Лотос» или тампоном, смоченным в 1%-ном растворе хлорамина по ОСТ 6-01-76-79. Тампоны должны быть отжаты.

При этом должна быть исключена возможность попадания используемых растворов на блок управления 21.

Периодичность работ устанавливается потребителем термостата в зависимости от интенсивности его использования, но должна быть не реже 1 раза в месяц.

7. ПОРЯДОК РАБОТЫ

7.1. После подготовительных работ проверку работоспособности и включение термостата для работы производите в следующем порядке:

1) включите двухполюсную вилку с заземляющим контактом провода 18 (рис. 1) в сеть с соблюдением общих правил электробезопасности и переключите ручку тумблера S2 вниз в положение СЕТЬ.

Показателем нормальной работы термостата является включение индикатора НЗ.

7.2. Для более быстрого разогрева термостата нажмите на выключатель S1 до упора на 2—3 с. При этом параллельно питающей сети подключаются четыре электронагревателя Е1...Е4, суммарная мощность которых составляет 1000 Вт.

7.3. В процессе работы периодические включения и отключения индикаторов Н2 и Н3 свидетельствуют об автоматическом поддержании заданной температуры в рабочей камере.

7.4. По достижении заданной температуры в рабочей камере электронагреватели переключаются, а термостат начинает работать в установившемся режиме (индикаторы Н2 и НЗ включаются поочередно).

7.5. Контроль за температурой в рабочей камере производится с помощью термометра 7.

7.6. Для подсвета шкалы термометра 7 включается кнопка 33.

7.7. В процессе работы нужно следить за уровнем воды в водяной камере, который не должен быть ниже риски г.

7.8. Слив воды из водяной камеры производится вывертыванием пробки 11, находящейся в нижней части термостата.

7.9. После окончания работ:

1) выключите тумблер S2;
2) отключите термостат от сети, вынув вилку из розетки.

8. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

8.1. После продолжительных перерывов в работе термостата (более трех месяцев) или при передаче его из одного учреждения здравоохранения в другое необходимо провести проверку технического состояния термостата (текущий КТС) с целью определения его работоспособности.

8.2. Перечень основных проверок технического состояния термостата (текущий КТС):

1) проверка технического состояния перед использованием в соответствии с п.6.3;
2) проверка внешним осмотром исправности термометров 8 и 21. Стекло термометра должно быть прозрачным, шкальная пластина четкая, без трещин; залипаний ртути на стенках капилляров не допускается.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1. Термостат подлежит техническому обслуживанию при использовании и хранении.

9.2. К техническому обслуживанию должен допускаться квалифицированный специалист, изучивший по настоящему паспорту принцип работы и электрическую схему термостата.

9.3. Для технического обслуживания при использовании термостат должен быть отключен от электрической сети, для чего вилку провода 18 (рис. 1) следует вынуть из розетки.

9.4. Техническое обслуживание при использовании должно проводиться в соответствии с п. 6.4 настоящего паспорта. Кроме того, не реже одного раза в месяц следует проводить внешний осмотр термометров 7 и 20 на отсутствие разрывов столбика ртути; в случае разрывов соединить ртуть приемами, указанными в п. 4.1.8.

9.5. Техническое обслуживание при хранении должно проводиться в соответствии с разд. 15 настоящего паспорта.

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

10.1. Перечень возможных неисправностей и способы их устранения приведены в табл. 2.

Возможные неисправности, внешнее проявление и дополнительные признакиВероятная причинаСпособ устранения
1. При подключении термостата к сети индикатор H1 не включается, температура не повышаетсяНеисправность тумблера S2




Перегорели предохранители, короткое замыканиев цепи питания
1) Отверните два винта в тыльной части блока управления 21 и снимите кожух;
2) отпаяйте провода, идущие к тумблеру;
3) отверните гайку, крепящую тумблер, снимите его и замените исправным;
4) произведите сборку в порядке, обратном указанному;

5) замените предохранители запасными, предварительно устраните короткое замыкание в цепи питания
2. При подключении термостата на ускоренный разогрев индикаторы H2 и H3 включены, но температура повышается медленноПоврежден один из электронагревателей E1-E41) отверните 4 винта и снимите две крышки 24;
2) отверните гайки и отключите провода от неисправного электронагревателя;
3) снимите шайбы 25 и извлеките электронагреватель из трубы 27;
4) установите в трубу запасной электронагреватель и произведите сборку в порядке, обратном указанному
3. После нажатия на выключатель S1 температура медленноповышается, индикатор H2 не включаетсяНеисправен выключатель S1;
1) выполните операции 1.1.)
2) отсоедините провода, идущие к выключателю S1;
3) отверните гайку, крепящую выключатель;
4) отремонтируйте выключатель или замените его исправным;
5) сборку произведите в порядке, обратном указанному
4. При включенном термостате и замкнутых контактах термометра 20 температура в рабочейкамере повышается, индикатор H3 включен ("перегрев")Пробит коллекторный переход транзистора V4 1) выполните операции 1.1.)
2) , освободите плату от креплений;
2) отпаяйте неисправный транзистор V4 и замените его запасным;
3) сборку произведите в порядке, обратном указанному

10.2. Данные трансформатора T1: 1—2 — сеть 220в; 3—4 — выпрямитель - 40в; 5—6 — подсвет шкалы термометра 6в

10.3. Справочные данные режимов работы (по постоянному току) электрической части термостата:
  Вывод 3 обмотки трансформатора T1 - плюс С2 = 53 В (При замкнутых контактах контактного термометра = 59 В);
  Выводы 3—4 реле K1 = 48 В;
  Эмиттер — коллектор транзистора V4 = 0,65 В;
  База — коллектор транзистора V4 = 0,25 В;
  Выводы А—В реле K2 = 105,00 В.

Примечание: 1. Измерения напряжений по постоянному току приведены при разомкнутых контактах термометра ТПК-4П-103 и напряжении сети 220 В переменного тока.
2. Указанные величины напряжений получены при измерении приборами типа Ц 4315 ГОСТ 10374-82, широко используемыми в практике наладки электронной аппаратуры.

11. ТЕКУЩИЙ РЕМОНТ

11.1. Текущий ремонт выполняют для обеспечения или восстановления работоспособности термостата.

Текущий ремонт сестоит, как правило, в замене трубчатого электронагревателя Е1-Е4 (рис. 1), деталей блока управления 21.

11.2. Замену трубчатого электронагревателя Е1-Е4 Проводите в следующем порядке:

1) отключите термостат от сети, вынув вилку из розетки:
2) отверните четыре винта на боковых стенках термостата и снимите две крышки 24;
3) отверните гайки и отключите провода с бусами 26 от неисправного электронагревателя, обратив внимание на их подключение;
4) снимите с обеих сторон изоляционные шайбы 25, отвернув для этого гайки, и извлеките электронагреватель из трубы 27 камеры термостата;
5) установите исправный электронагреватель в трубу 27 и произведите сборку в порядке, обратном указанному.

11.3. Замену деталей блока управления 21 проводите в следующем порядке:

1) выполните требования п.11.2.1;
2) извлеките термометр 7 из термостата;
3) отверните два винта на задней стенке кожуха блока управления 2 и снимите кожух;
4) промаркируйте (при необходимости) провода, идущие от жгута к выводам заменяемой детали, и отпаяйте их;
5) замените пришедшую в негодность деталь исправной и произведите сборку в порядке, обратном указанному.

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

12.1. Термостат для парафиновой заливки ТВЗ-25, заводской номер 262, соответствует техническим условиям ТУ 64-1-619-79 и признан годным для эксплуатации.

Дата выпуска___ М. П.

Контролер ОТК___ Начальник ОТК___

Заключение представителя заказчика: ___

13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

13.1. Изготовитель гарантирует соответствие термостата требованиям технических условий ТУ 64-1-619-79 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных настоящим паспортом.

13.2. Гарантийный срок на термостат ТВЗ-25 — 24 месяца со дня ввода его в эксплуатацию. Для бесплатного ремонта в течение гарантийного срока паспорт снабжен гарантийным талоном (прил. 2).

13.3. В случае самостоятельного ремонта, связанного с нарушением пломбы в месте б (рис. 1), потребитель теряет право на гарантийный ремонт изделия.

Примечание. Адреса мастерских гарантийного ремонта имеются во всех магазинах «Медтехника», находящихся в областных и республиканских центрах.

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

14.1. В случае несоответствия термостата требованиям технических условий ТУ 64-1-619-79 и настоящего паспорта в течение гарантийного срока потребитель имеет право предъявить рекламацию.

Если гарантийная мастерская не может удовлетворить претензию, рекламацию вместе с упаковочным листом следует направить предприятию-изготовителю по адресу:
  270028, Одесса, ул. Б.Хмельницкого, 24. Одесское производственное объединение «Медлабортехника», ОТК.

14.2. Рекламация, полученная предприятием, рассматривается в недельный срок. О принятых мерах письменно сообщается потребителю.

14.3. Регистрация предъявленных рекламаций производится в табл. 5 настоящего паспорта лицом, ответственным за работоспособность изделия.

15. СВЕДЕНИЯ О КОНСЕРВАЦИИ, УПАКОВКЕ И ХРАНЕНИИ

15.1. При кратковременных перерывах в работе в сухом отапливаемом помещении термостат может храниться без предварительной консервации. Воздух помещения не должен содержать примесей, вызывающих коррозию.

15.2. При подготовке термостата к длительному хранению следует:

15.2.1. Наружные металлические поверхности термостата и комплектующих, не имеющие лакокрасочных покрытий, обезжирить по ГОСТ 9.014-78 для условий хранения 2: ВЗ-0; ВУ-1.

15.2.2. Составные части термостата и комплектующие упаковать в такой последовательности:

1) полки раздельно завернуть в бумагу оберточную по ГОСТ 8273-75 и уложить на дно рабочей камеры термостата;
2) опорные ноги и стяжки завернуть в оберточную бумагу и перевязать шпагатом по ГОСТ 17308-85;
3) лампу и плавкие вставки, раздельно завернутые в вату хлопчатобумажную по ГОСТ 5679-85, вместе завернуть в оберточную бумагу; термометры (в первичной упаковке завода-изготовителя термометров) и остальные комплектующие, запасные части, а также розетку (если она входит в комплект поставки термостата), завернутые в оберточную бумагу и перевязанные шпагатом, уложить в ящик фанерный типа 1 по ГОСТ 5959-80 или в ящик из гофрированного картона типа I по ГОСТ 9142-84.
Примечание. Перед упаковыванием подвижные контакты термометров ТПК установить в крайнее верхнее положение.

15.2.3. Эксплуатационную документацию завернуть в бумагу упаковочную по ГОСТ 8828-75, перевязать шпагатом по ГОСТ 17308-85 и уложить в рабочую камеру термостата.

15.2.4. Термостат с закрепленным от перемещения проводом питания и заземления завернуть в оберточную бумагу и перевязать шпагатом.

15.3. Условия хранения термостата: температура воздуха в помещении — от +5 до +40°С; относительная влажность воздуха — до 80% при 25°С и при более низких температурах без конденсации влаги.

15.4. Расконсервация термостата состоит из удаления с отдельных частей термостата и комплектующих частей парафинированной бумаги по ГОСТ 9569-79.

15.5 Свидетельство о консервации.

Термостат для парафиновой заливки ТВЗ-25, заводской номер 262, подвергнут в Одесском производственном объединении лабораторной медицинской техники «Медлабортехника» консервации согласно требованиям, предусмотренным настоящим паспортом.

Дата консервации___ Консервацию произвел___ М. П.

16. ТРАНСПОРТИРОВАНИЕ

16.1. Для транспортирования термостат, упакованный в соответствии с разд. 15, поместить в дощатый ящик типа Ш-1 по ГОСТ 2991-85 или в ящик типа IV по ГОСТ 5959-80, выложенные внутри упаковочной бумагой.

Примечание. Допускается вместо выстилания ящика упаковочной бумагой завернуть ею термостат, пакет с опорными ногами и стяжками, ящик с комплектующими и перевязать шпагатом.

16.2. Все комплектующие части предохранять от перемещения при транспортировании, при этом термостат в местах а (рис. 1) закрепить болтами по ГОСТ 7796-70 к нижнему щиту ящика.

16.3. Термостат транспортировать в закрытом железнодорожном и автомобильном транспорте, трюме и отапливаемом герметизированном отсеке самолета.

Условия транспортирования — по условиям хранения 5, ГОСТ 15150-69; температура воздуха, — от минус 60 до +50°С; относительная влажность: воздуха —до 100% при +25°С и при более низких температурах с конденсацией влаги.

16.4. После транспортирования термостата при отрицательных температурах его необходимо выдержать в условиях, указанных в п. 12, не менее 24 ч.

Комментарии

Ваши сообщения, дополнения, отзывы, объявления.
Внимание спамерам: все ссылки публикуются через редирект (рефер) и не индексируются!
Ваш ip адрес записан: 54.92.180.46


  для других приборов - пользуйтесь нашим форумом).
Оставьте Ваши контактные данные здесь:

 © 2008-2016, Laboratorium.dp.ua — документация на лабораторное оборудование. © Dr. Andy



Авторство

Днепропетровская государственная медицинская академия, кафедра гистологии.
Адрес: 49005, Днепропетровск, ул. Севастопольская, 17 (морфологический корпус ДГМА).
info контактная информация, написать сообщение
Key words: laboratory equipment, microscopy histology, biology.   Ключевые слова: лаборатория, методики, техника, реактивы, описание приборов, инструкции, паспорт, медицина, биология, гистологические исследования, микроскопы.
в каталоге DMOZ! Rambler's Top100
