Микротом-криостат МК-25
Паспорт, техническое описание и инструкция

Документация микротома-криостата МК-25 (паспорт)

Министерство медицинской промышленности
Московский экспериментальный завод «Технолог»

Паспорт (Т93.00.000 ПС)



1. НАЗНАЧЕНИЕ

1.1. Микротом-криостат МК-25 предназначается для получения срезов свежезамороженной ткани для экспресс диагностики биопсии, взятой на операциях, а также для научно-исследовательских работ, связанных с изучением ферментных, антигенных и других белковых систем ткани, и других работ.

1.2. Микротом-криостат МК-25 должен эксплуатироваться в помещении при температуре окружающего воздуха от +10 до +35 и относительной влажности 80% при 25ºС и при более низких температурах, без конденсации влаги.

1.3. Обозначение аппарата: Микротом-криостат МК-25 ТУ 64-1-856-72.

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Габаритные размеры аппарата:

длинна 855мм
ширина 715мм
высота 1275мм

Размеры рабочей камеры:

длина 560мм
ширина 465мм
высота 365мм

Толщина получаемых срезов (с интервалом в 1 мкм) -- от 4 до 25мкм

Максимальный размер среза -- 20х20мм
Температура охлаждения воздуха в камере (регулируемая) ± 3ºС
Напряжение сети питания 220 В; Род тока -- трехфазный переменный 50 Гц
Потребляемая мощность -- не более 1 ква
Масса -- не более 20 кг

3. СОСТАВ МИКРОТОМ-КРИОСТАТА И КОМПЛЕКТ ПОСТАВКИ

3.1. Микротом-криостат представляет собой комплект:

  - а) холодильник;
  - б) микротом;
  - в) сменные части, принадлежности и запасные части;
  - г) эксплуатационная документация.

3.2. В комплект сменных частей, принадлежностей и запасных частей входят:

1. Объектодержатель 6шт.
2. Нож 180х40 ТУ 64-1-561-72 2шт.
3. Шланг гибкий 1шт.
4. Штатив для предметных стекол 1шт.
5. Коробка с влагопоглатителем 1шт.
6. Оправа 2шт.
7. Контейнер 1шт.
8. Термометр праш. ТМ-8 ГОСТ-381-69 1шт.
9. Обушок ТУ 64-1-661-72 2шт.
10. Ручка ТУ 64-1-561-72 1шт
11. Ключ гаечный 17-18 ГОСТ 2839-62 1шт.
12. Отвертка 7810-0392х9 ГОСТ 17199-71 1шт.
13. Лампа люминесцентная ртутная ЛДЦ 15-3 ГОСТ 6825-70 1шт.
14. Стартер 15-80/СК 220 ГОСТ 8799-67 2шт.

3.3. В комплект эксплуатационной документации входят: паспорт Т93.00.000 ПС, объединенный с техническим описанием и инструкцией по эксплуатации.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

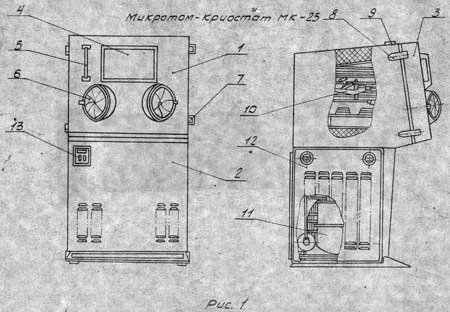

Рис.1. Микротом-криостат МК-25

4.1. Микротом-криостат (рис.1) представляет собой изделие, имеющие холодильник с микротомом в рабочей камере, холодильную систему и электрооборудование.

4.2. Холодильник состоит из двух основных частей: камера (1) и машинное отделение (2).

4.3. Камера представляет собой корпус с двойными стенками, между которыми заложен теплоизоляционный материал.

4.4. Дверка камеры (3) имеет смотровое окно (4), ручку (5), и два люка для рук (6) с диафрагмами. Диаметр отверстия в диафрагме регулируется по размерам рук поворотом наружного кольца по часовой или против часовой стрелки.

4.5. Дверка подвешена на петлях (7) и прижимается к корпусу с помощью замков (8).

4.6. На верхней стенке камеры имеется гнездо, в которое установлена лампа освещения (9) рабочей камеры.

4.7. В рабочей камере на столике закреплен микротом (10). Столик установлен на стойках и крепится к дну камеры винтами.

4.8. Испаритель холодильной системы, расположенный в рабочей камере и обтекающий ее стенки, охлаждает воздух до необходимой (заданной) температуры, контроль за которой производится по термометру, установленному в камере.

4.9. Машинное отделение предназначено для помещения в нем холодильного агрегата (11) и блока электрооборудования автоматического регулирования температуры в рабочей камере.

4.10. Боковые стенки (12) машинного отделения выполнены съемными для быстрого и свободного доступа к механизмам и приборам, расположенным внутри.

4.11. На передней стенки машинного отделения расположен пульт управления (13)..

Рис.2. Микротом

4.12. Микротом (рис.2), предназначенный для получения микросрезов, состоит из основания (1), в котором помещен механизм установки микроподачи с лимбом (2), приводного рычага (3), малого рычага (4) с микровинтом и микрогайкой с фиксирующим механизмом (5), большого рычага (6) с объектодержателем (7) и замком (8) объектодержателя, ножедержателя (9) с вкладышем и замком, узла (10) подачи на нож углекислоты и съемного лотка (11).

4.13. На нож микротома (рис.3), устанавливаемый в ножедержателе, одеваются специальные защитные оправы (1). Каждая оправа имеет фиксирующий винт (2).

4.14. Объектодержатель с примороженным к нему кусочком ткани (объекта) устанавливается на большом рычаге микротома и фиксируется замком.

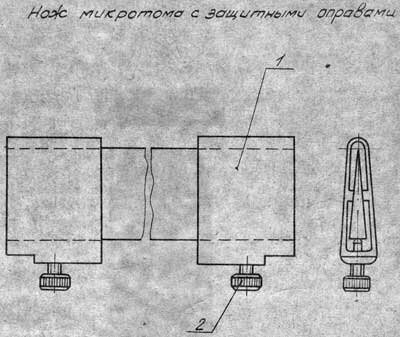

Рис.3. Нож микротома с защитными оправами

4.15. Нож устанавливают в ножедержатель и фиксируют в положении, когда лезвие ножа максимально приближено к объекту (возможно также приближать к ножу объект с ножедержателем).

4.16. Угол установки ножа в объектодержателе выбирается опытным путем.

4.17. По лимбу устанавливают величину подачи объекта на нож (толщину среза) и поворотом рукоятки приводят в действие механизм подачи.

4.18. В случае, когда микрогайка с малым рычагом опустилась вниз по микровинту, поворотом воротка фиксирующего механизма, гайку разжимают и рычаг поднимают вверх, преодолевая сопротивление пружины. В верхнем положении гайка сжимается под давлением пружины фиксирующего механизма.

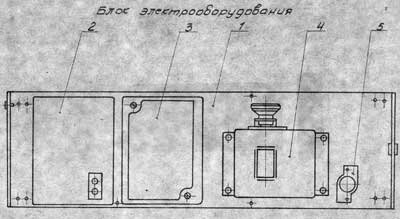

4.19. Блок электрооборудования (рис.4)
Рис.4. Блок электрооборудования состоит из: панели (1), на которой смонтированы: аппарат автоматической защиты (2), магнитный пускатель (3), датчик-реле температуры (4), патрон (5) со стартером лампы люминесцентной и дроссель (закреплены на панели с обратной стороны).

4.20. Пульт управления (рис.5), служащий для размещения на нем механизмов включения холодильного агрегата и освещения рабочей камеры, состоит из панели (1), на которой укреплены два выключателя с клавишами. Клавиш (2)-выключатель холодильного агрегата, клавиш (3)-выключатель лампы освещения камеры.

Рис.5. Панель пульта управления

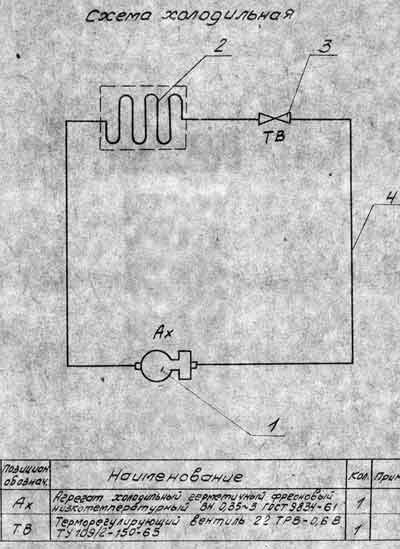

Рис.6. Схема холодильная

4.21. Схема холодильная (рис.6) микротом-криостата содержит: холодильный агрегат (1), и испаритель (2), терморегулирующий вентиль (3) и трубопроводы (4). Холодильный агрегат смонтирован в машинном отделении холодильника, терморегулирующий вентиль расположен между наружной и внутренней задними стенками камеры. На задней наружной стенке имеется люк, закрытый крышкой, для доступа к вентилю.



4.22. Схема электрическая (рис.7) включает в себя следующие элементы: В1-аппарат защиты при работе в аварийных режимах; В2-выключатель лампы освещения камеры; В3-выключатель холодильного агрегата; Р-магнитный пускатель; 1ДР, ВАР Ст-пускорегулирующие устройства для люминесцентной лампы Л; В4-контакт датчика-реле температуры; В5-контакт теплового защитного реле; М1-электродвигатель компрессора холодильного агрегата; М2-электродвигатель вентилятор холодильного агрегата.

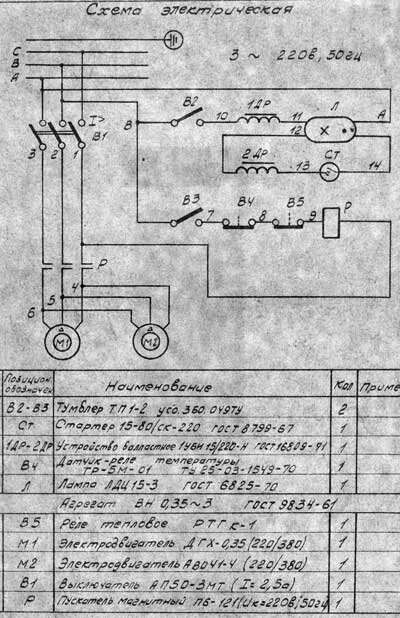

Рис.7. Схема электрическая

Электропитание микротом-криостата осуществляется от трехфазной сети перемнного тока напряжением 220 В, частотой 50Гц.

При подаче напряжения на клеммы A; B; C - электричская схема микротом-криостата подготовлена к работе.

Аппарат автоматической защиты В1 включен постоянно (белая кнопка утоплена).

При нажатии на клавишу B3 включается магнитный пускатель Р, замыкаются его контакты и на электродвигателе М1 и М2 подано напряжение. Холодильный агрегат работает. При достижении заданной температуры в камере, размыкается контакт датчика-реле температуры В4 и обесточивается цепь питания магнитного пускателя Р. Магнитный пускатель выключается, его контакты размыкаются. Агрегат не работает. При повышении температуры в камере, вновь замыкается контакт датчика-реле температуры В4 и цикл повторяется.





5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. Лица, не прошедшее соответствующий инструктаж не усвоившие настоящую инструкцию, на микротом-криостате не допускается.

5.2. Запрещается прикасаться к движущимся частям холодильного агрегата не только при его работе, но и при автоматической остановке, так как внезапное автоматическое включение агрегата может привести к несчастному случаю.

5.3. Запрещается производить любые виды ремонтных работ холодильной системы аппарата без права на их производства.

5.4. Микротомный нож вносите в камеру через открытый люк, не касаясь диафрагмы.

5.5. До начала работы на микротоме на нож должны быть одеты защитные оправы.

5.6. Следите за сближением ножа и объектодержателя. Не допускайте ударов объектодержателя по ножу.

5.7. Следить за расположением микрогайки на микровинте микротома. Не допускайте опускания гайки по винту до его конца.

5.8. При появлении на трубах испарителя снегового покрова, влияющего на нормальную работу холодильного агрегата, отключите холодильный агрегат, откройте дверку камеры и произведите оттаивание испарителя (дефростацию). Микротом со столиком извлеките из камеры. Скопившуюся в камере влагу удалите, протрите камеру и микротом насухо.

6. ПОДГОТОВКА К РАБОТЕ

6.1. Микротом-криостат поставляется потребителю, упакованным в дощатый ящик. Внутри ящика уложены и закреплены: аппарат, ящик с миктротомом и ящик со сменными частями, принадлежностями и запасными частями (запасные лампа и термометр уложены в камере аппарата).

Все поверхности неокрашенных металлических деталей смазаны защитной смазкой, предохраняющей металл от коррозии, и по возможности обернуты бумагой.

6.2. Распакованные аппарат, микротом, сменные и запасные части, принадлежности осмотрите, проверите их наличие и только после этого производите расконсервацию.

6.3. Микротом-криостат установите в помещении, вдали от отопительных приборов.

6.4. Задняя стенка аппарата должна отстоять от стены помещения на 10-15см. Боковые стенки не должны быть загорожены другими предметами. Расстояние между боковой стенкой и рядом стоящим предметов не должно быть менее 50см.

6.5. Освободите рукоятку, винты и шайбы, которые для транспортировки закреплены на рычаге фиксирующего механизма микротома.

6.6. Установите рукоятку на приводном рычаге.

6.7. Отверните венты, крепящие столик к стойкам камеры аппарата, освободите ребристый патрон датчика-реле, установленный в пазах кронштейна, закрепленного на столике, извлеките столик на камеры.

6.8. Установите на столик микротом и закрепите его винтами и шайбами.

6.9. Внесите столик с микротомом в камеру, установите его на стойки и закрепите винтами.

6.11. В верхних позах кронштейна установите термометр.

6.12. Подсоедините к штуцару узла подача углекислоты хвостовик трубопровода.

6.13. Установите на микротом лоток.

6.14. Контейнер с объектодержателями и коробку с влагопоглотителем (защитная пленка должна быть снята), внесите в камеру и расположите с левой стороны. Контейнер подвесте на трубке испарителя.

6.15. Для сменных частей, принадлежностей и запасных частей выделите специальное место.

6.16. Подключите микротом-криостат к электрической сети. (Подключение аппарата к электрической сети и первый пуск холодильного агрегата должен производить механик, имеющий право на монтаж и обслуживание герметичных фреоновых агрегатов).

6.17. Люки для рук плоно закройте диафрагмами.

6.18. Установите по шкале датчика-реле температур (поворачивая маховичок датчика) температурный режим -25ºС (температурный режим ниже -25ºС устанавливать не рекомендуется, так как это может повлечь, за собой выход из строя холодильного агрегата) и, нажатием на клавишу пульта управления, включите холодильный агрегат.

6.19. Проверьте работу освещения камеры.

6.20. После опробования работ холодильной системы и освещения можете приступать к работе на микротоме аппарата.

7. ПОРЯДОК РАБОТЫ (инструкция)

7.1. Микрогайку микротома установите в крайнее верхнее положение.

7.2. Лимб микротома установите в положение соответствующее для получения необходимой толщины срезов.

7.3. Подготовьте объектодержатели, которые будут использованы в работе, для примораживания объектов и установите их в контейнер, подвешенный на трубке испарителя.

7.4. Внесите в камеру (через люки для рук) все необходимые приспособления для получения срезов (кисточки, предметные стекла и др.).

7.5. Люки для рук плотно закройте диафрагмами.

7.6. Установите на датчике-реле температуры необходимый температурный режим и проследите за достижением заданной температуры воздуха в камере аппарата.

7.7. Кусочки ткани, подлежащие резанию на микротоме, приморозьте к объектодержателям (в зависимости от размера кусочка выбирайте объектодержатель с малой или большой площадкой).

7.8. Объектодержатель с исследуемой тканью установите на рычаге микротома.

7.9. Внесите в камеру нож, установите его в ножедержатель и зафиксируйте замком.

7.10. На свободный конец ножа оденьте защитную оправу и закрепите ее.

7.11. Установленный на рычаге объектодержатель приблизьте к ножу так, чтобы кусочек ткани касался ножа, и зафиксируйте замком. Можно приступать к резанию ткани.

7.12. В случае применения углекислоты для охлаждения ножа, подсоедините баллон с углекислотой с помощью гибкого шланга штуцеру, расположенному на правой боковой стенке камеры. Закройте кран узла подачи углекислоты на нож и приоткройте вентиль баллона. Перед производством среза охлаждайте нож.

7.13. После окончания работы снимите нож и вынесите его из камеры, закройте вентиль баллона с углекислотой, вынесите из камеры использованные объектодержатели и лоток с неиспользованными срезами.

7.14. Использованные объектодержатели продезинфицируйте и установите в контейнере, подвешенном к трубке испарителя в рабочей камере аппарата.

7.15. Удалите из лотка неиспользованные срезы, протрите его и установите на микротоме.

8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

8.1. Микротом-криостат МК-25 заводской №844 соответствует техническим условиям ТУ 64-1-856-72 и признан годным к эксплуатации.

Дата выпуска 29 ноября 1976г.

Контролер ОТК___ Инженер по холодильному оборудованию____ Штамп ОТК.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Завод гарантирует соответствие микротом-криостата МК-25 требованиям технических условий ТУ 64-1-856-72 при соблюдении потребителем чсловий эксплуатации, транспортирования и хранения.

9.2. Срок гарантии устанавливается 1 год со дня ввода изделия в эксплуатации, но не позднее 6 месяцев со дня прибытия изделия на станцию назначения первого грузополучателя или со дня получения изделия со склада завода-изготовителя.

10. СВЕДЕНИЯ С КОНСЕРВАЦИИ, УПАКОВКЕ И ХРАНЕНИИ

10.1. Микротом-криостат законсервирован и упакован согласно требованиям технических условий ТУ 64-1-856-72, для условий хранения по ГОСТ 15150-69 (отапливаемые (охлаждаемые) и вентилируемые склады, расположенные в любых климатических районах. Температура воздуха от +5 до +35ºС. Относительная влажность 80% при 25ºС и при более низких температурах, без конденсации влаги) со сроком переконсервации 3 года.

Дата упаковки___ Упаковку проводил___ Контролер ОТК____ Штамп ОТК
11. СВЕДЕНИЯ О ТРАНСПОРТИРОВАНИИ

11.1. Микротом-криостат должен транспортироваться на любом виде закрытого транспорта, авиатранспортом в закрытых отапливаемых герметизированных отсеках. На время транспортирования аппарат должен быть закреплен с целью исклячения перемещения.

11.2. Условия транспортирования части воздействия климатических факторов по группе Ж2 ГОСТ 15150-69 (температура воздуха от -50 до +50ºС, при относительной влажности 100% при температуре +25ºС).
