Микротом замораживающий, МЗ-2
Паспорт

тЖ2.893.001ПС
Харьковский завод точного медицинского приборостроения «ТОЧМЕДПРИБОР», 1977г
Внешний вид Микротома замораживающего МЗ-2 (криотома)

1. НАЗНАЧЕНИЕ

Микротом замораживающий МЗ-2 предназначен для получения срезов замороженных растительных и животных тканей.

Применяется в лабораториях медицинских учреждений.

2. Технические характеристики

2.1. Автоматическая подача объекта, мкм... от 1 до 30.
2.2. Интервал автоматической подачи, мкм... 1.
2.3. Рабочий ход столика, мм, не менее... 15.
2.4. Размер срезов, мм, максимальный... 35x35.
2.5. Габаритные размеры, мм... 300 x 240 x 320.
2.6. Масса (без инструментов и принадлежностей), кг... 8±0,5.
2.7. Средний срок службы микротома, лет не менее... 5.

3. КОМПЛЕКТ ПОСТАВКИ

НаименованиеОбозначениеКол-во, шт.
Микротом МЗ-2тЖ2.893.0011
ШлангтЖ6.450.0042
КолпачоктЖ8.634.0071
КлючтЖ8.892.001
ШайбаХЗН 06-73
Ручка Р-10ТУ 64-1-561-771
Нож Н-10ТУ 64-1-561-772
ЧехолХЗН 83-0/191
Обушок О-10ТУ 64-1-561-772
Ключ 7811-0022ГОСТ 2839-711
Ключ 7811-0042ГОСТ 2839-711
ФутлярХЗН-46-01
Эксплуатационная документация - ПаспорттЖ2.893.001ПС1



Рис.1. Общий вид микротома (криотома) МЗ-2

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Конструкция микротома поясняется рисунками, где: на рис. 1 показан общий вид микротома, на рис. 2 — механизм микрометрической подачи, на рис. 3 — механизм подъема столика и замораживающая система.

В станине 1 укреплена неподвижная опора 17 и регулируемая резьбовая опора 11. В опорах помещен ножедержатель, состоящий из кронштейна 25, держателя ножа 4, оси 26, зажимной ручки 3, ручки поворота ножедержателя 6 и винтов крепления ножа 5. Держатель 4 с ножом может быть повернут на оси 26 на требуемый угол и зафиксирован ручкой 3.

Нижняя часть кронштейна 25 несет на себе рычаг с собачкой. При повороте ножедержателя собачка входит в зацепление с храповым колесом 14 и поворачивает его. Угол поворота храпового колеса 14, а соответственно величина микроподачи, регулируется кулачком 13. Положение кулачка изменяется при помощи лимба 2 и пары конических шестерен 12 и 18.

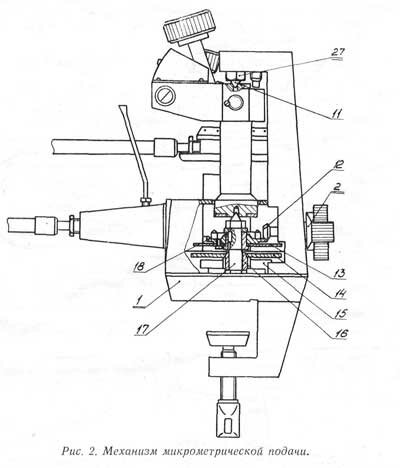

Рис.2. Механизм микрометрической подачи

Храповое колесо 14 жестко связано с шестерней 16, которая через шестерню 15 передает вращение шестерне 20, сидящей на микровинте 21. В зацеплении с микровинтом находится резьбовая часть ползуна 24, который вместе с замораживающим столиком 7, укрепленным в ползуне рукояткой 8, перемещается по вертикальным направляющим стойки 9 при вращении микровинта 21.

На микровинт насажена также коническая шестерня 19, находящаяся в зацеплении с шестерней 23, сидящей на одной оси с рукояткой 22. Рукоятка 22 служит для подвода столика 7 к ножу и отведения его вниз «вручную».

Замораживающая система микротома, рассчитанная на работу от баллона с углекислотой, действует следующим образом: от баллона углекислота по шлангу поступает в распределительное устройство, укрепленное на кожухе 10, состоящее из корпуса 30, трубки 28 и запорных игл 31 и 32. Запорная игла 31 служит для открывания доступа углекислоты от распределительного устройства к замораживающему столику 7, которые соединены шлангом 29, а запорная игла 52 — для открывания доступа углекислоты для охлаждения ножа.



Рис.3. Механизм подъема столика и замораживающая система

Микротом крепится к столу при помощи струбцины, состоящей из винта 34 и прижимной чашки 33.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. Перед началом работы проверить надежность крепления микротома к столу.

5.2. Подводить углекислоту от баллона к микротому только через редуктор. Рабочее давление не должно превышать 15 кгс/см2.

5.3. Во избежание повреждения и разрыва шлангов не допускать резких перегибов их во время эксплуатации и хранения.

6. ПОДГОТОВКА К РАБОТЕ

6.1. Укрепить прибор к столу.

6.2. Соединить гибким шлангом распределительное устройство микротома с баллоном с углекислотой, предварительно установив шайбы в резьбовые отверстия распределительного устройства и гибкого шланга.

7. ПОРЯДОК РАБОТЫ

7.1. Укрепить нож в ножедержателе с помощью винтов 5.

7.2. Отпустить ручку 3, установить держатель 4 с ножом под необходимым углом и зафиксировать ручкой 3.

7.3. Вращая рукоятку 22, отвести столик в крайнее нижнее положение.

Внимание! Во избежание повреждения механизма прибора вращать рукоятку 22 только при таком положении, когда лезвие ножа, укрепленного в ножедержателе, находится над столиком 7.

7.4. Отвести ножедержатель с ножом в положение «от себя» так, чтобы нож находился над трубкой 28.

7.5. Положить на столик разрезаемый объект, накрыть колпачком.

7.6. Открыт, запорные иглы 31 и 32 и произвести замораживание объекта и охлаждение ножа. При этом необходимо рукой придерживать колпачок, во избежание сдувания его углекислотой. После замораживания закрыть запорные иглы, снять колпачок.

7.7. Подвести нож к краю объекта и, вращая рукоятку 22, поднять объект до уровня режущей кромки ножа.

7.8. С помощью лимба 2 установить подачу 20...30 мкм и, поворачивая ножедержатель за ручку 6, произвести срезы для выравнивания объекта.

7.9. Установить необходимую величину микроподачи (толщину срезов) и произвести срезы объекта. Для получения точных и стабильных по толщине срезов ножедержатель при обратном ходе должен быть доведен до упора, избегать при этом сильных и резких ударов.

7.10. В процессе работы следить за состоянием объекта и ножа и при необходимости подмораживать их.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Уход за микротомом сводится главным образом к содержанию ею в чистоте и своевременной смазке трущихся частей, расположенных под кожухом прибора. Смазку производить вазелиновым маслом.

После окончания работы прибор необходимо накрыть чехлом.

8.2. Ножи по мере их затупления необходимо затачивать и править. Заточка и правка производится с помощью ручки и обушка, который обеспечивает оптимальный угол заточки режущей кромки ножа.

Поверхности оселка смачиваются несколькими каплями чистого вазелинового масла. Нож кладут на оселок так, чтобы обушок и лезвие ножа одновременно касались оселка (за этим необходимо внимательно следить, в противном случае можно испортить режущую кромку ножа).

Заточка производится перемещением ножа по оселку обушком вперед.

Доведя нож до конца оселка, поворачивают его на другую сторону, вновь кладут на оселок и ведут обратно и т. д. до получения острого лезвия. После этого снимают масло и правят нож на ремне.

При этом также необходимо следить за тем, чтобы лезвие и обушок одновременно касались ремня.

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправностей, внешнее проявлениеВероятная причинаМетод устранения
Неравномерность или волнистость срезаЛюфт ножедержателяОтпустить контргайку 27.
Вращая резьбовую опору 11, выбрать люфт. Затянуть контргайку 27, при этом ножедержатель должен поворачиваться без люфта и без приложения значительных усилий
Утечка углекислоты в соединениях шлангов, распределительного устройства и замораживающего столикаНарушение герметичности в соединенияха) заменить уплотнительные шайбы
б) подтянуть втулки сальниковых уплотнений игл 37 и 32

10. ХРАНЕНИЕ, КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ

10.1. Микротом должен храниться в закрытом помещении при температуре от +40° до —50°С и относительной влажности не более 80% при температуре +20°С.

10.2. Микротом законсервирован с предельным сроком защиты без переконсервации — 3 года.

Дата консервации ____ ИЮЛ 1979

Консервацию произвел ___ Упаковщик №6.

10.3. Расконсервацию микротома производить путем удаления барьерной упаковки с последующей протиркой поверхностей смазанных деталей марлевым тампоном, смоченным спиртом или бензином.

11. ТРАНСПОРТИРОВАНИЕ

Транспортирование микротома должно производиться на закрытых транспортных средствах любого вида, кроме неотапливаемых отсеков самолетов. Для транспортирования микротом должен быть уложен в ящик, выложенный внутри влагонепроницаемым материалом и надежно предохранен от перемещения.

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок гарантии микротома замораживающего МЗ-2 устанавливается 12 месяцев со дня ввода в эксплуатацию при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Ремонт изделия в течение гарантийного срока осуществляется ремонтными предприятиями «Медтехника», обслуживающими учреждения здравоохранения данного района, за счет завода-изготовителя.
Адрес завода: г. Харьков-13, ул. Шевченко, 20.

13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Микротом замораживающий МЗ-2 заводской номер ..... 58 соответствует техническим условиям ТУ64-1-2950-77 и признан годным для эксплуатации.

Дата выпуска 22 ИЮЛ 1979.
